Контактная пара характеризуется требованиями высокой надежности соединения при воздействии допустимых механических и климатических воздействий. Этот параметр зависит от способа контактирования, материалов контактной пары и их покрытий, точности изготовления и частоты обработки, величины контактного усилия.
Помимо параметров надежности контактная пара характеризуется переходным сопротивлением (0,01-0,02 Ом), максимальным рабочим током, нестабильности переходного сопротивления (20-30%), максимальной частотой тока, усилием соединения и разъединения контактов, износоустойчивостью и допустимым условиям эксплуатации.
НУС соединитель имеет число контактов, равное числу выводов СБИС, и включает в себя так же ключ, необходимый для правильного соединения с СБИС.
14. Технологическая часть.

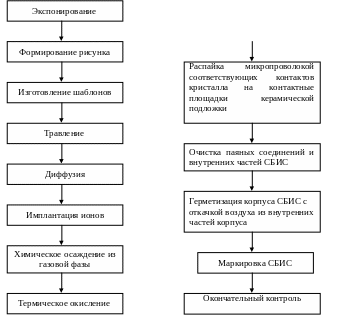

Изготовление кристалла СБИС: Сборка СБИС:
Крепление коммутационного элемента на керамическое основание корпуса
15. Заключение.
В данном курсовом проекте была выполнена разработка СБИС с интеграцией 174240 ЭЛЭ. Полученная на этапе проектирования СБИС удовлетворяет всем условиям, заданным в ТЗ, выполнена с учетом требований помехоустойчивости и защищенности от механических воздействий.
16. Список используемой литературы.
-
В.М. Микитин. Теория и практика расчета компоновочных параметров при электронном конструировании СВТ, Москва, 2002.
-
Методические указания по курсовому проектированию №0095. Изд. МИРЭА, 2001.
-
В.М. Микитин. Курс лекций по Конструкторско-технологическому обеспечению производства ЭВМ, 2002.
-
Чернышев А.С. Основы конструирования и надёжности электронных вычислительных средств. Высшая школа 1992г
22
