8760 – среднее число часов в году.
Показатели числителя выражения (95) задаются разработчику, показатель знаменателя определяются разработчиком в процессе расчета. Следовательно, выражение (95) может быть максимизировано только путем минимизации затрат.
1) Для J=32
а) конструкция книжная
Пи=127
б) конструкция кассетная
Пи=130
в) конструкция разъемная
Пи=148
1) Для J=64
а) конструкция книжная
Пи=12,05
б) конструкция кассетная
Пи=11,8
в) конструкция разъемная
Пи=12,5
7.4.13.Затраты на обеспечение функционирования аппаратуры определяется по формуле:
, (96)
где
- капитальные вложния, ед.ст.;
- нормативный коэффициент эффективности капитальных вложений, равный 0,12;
- текущие затраты, ед.ст.
1) Для J=32
а) конструкция книжная
З=229556
б) конструкция кассетная
З=224970
в) конструкция разъемная
З=197376
1) Для J=64
а) конструкция книжная
З=2649543
б) конструкция кассетная
З=2607337
в) конструкция разъемная
З=2601228
7.4.14. Капитальные вложения определяются по формуле:
, (97)
где
- затраты на разработку аппаратуры, ед.ст.;
- затраты на производство аппаратуры, прогнозируемые в виде оптовых цен, ед.ст.
1) Для J=32
а) конструкция книжная
Зк=22837,5
б) конструкция кассетная
Зк=15685
в) конструкция разъемная
Зк=12505,5
1) Для J=64
а) конструкция книжная
Зк=67117,5
б) конструкция кассетная
Зк=58735
в) конструкция разъемная
Зк=54426,5
7.4.15. Текущие затраты определяются по формуле:
, (98)
где
- затраты на эксплуатацию объема аппаратуры, ед.ст.;
- затраты на эксплуатацию массы аппаратуры, ед.ст.;
- затраты на эксплуатацию источников питания аппаратуры, ед.ст.;
- затраты на комплект запасных элементов, ед.ст.
1) Для J=32
а) конструкция книжная
Зm=226815
б) конструкция кассетная
Зm=223088
в) конструкция разъемная
Зm=195875
1) Для J=64
а) конструкция книжная
Зm=2641489
б) конструкция кассетная
Зm=2600289
в) конструкция разъемная
Зm=2594697

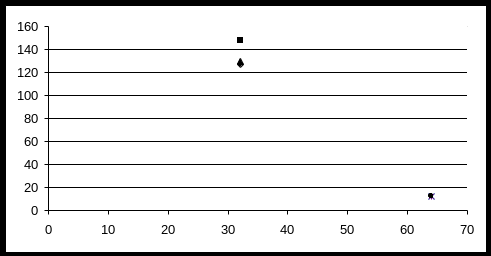

7.4.16 Совокупность значений интегральных показателей качества аппаратуры для различных уровней интеграции (J=32; J=64) применяемых микросхем графически интерполируется функцией цели. На одном чертеже строится семейство кривых функций цели для различных конструкций аппаратуры и для различных технологий изготовления микросхем. Максимум верхней кривой семейства кривых функций цели соответствует оптимальному уровню интеграции применяемых в разрабатываемой аппаратуре микросхем.
| 32 | 64 | J | |
| книжная | 127 | 12,05 | |
| кассетная | 130 | 11,8 | |
| разъемная | 148 | 12,5 |
Приложение
Использованы ГОСТы и ОСТы
1. ОСТ4. Г0.010.036 «Методика обоснования и выбора конструктивно-технологических решений.»
2. ОСТ4 Г0.010.009 «Узлы и блоки радиоэлектронной аппаратуры на микросхемах.»
3. Аппаратура радиоэлектронная. Конструкции несущие унифицированные. Шасси блоков и ячейки на печатных платах. Конструкции и размеры. ОСТ4 Г0.410.207. Редакция 1-78. Издание официальное, 2001г.

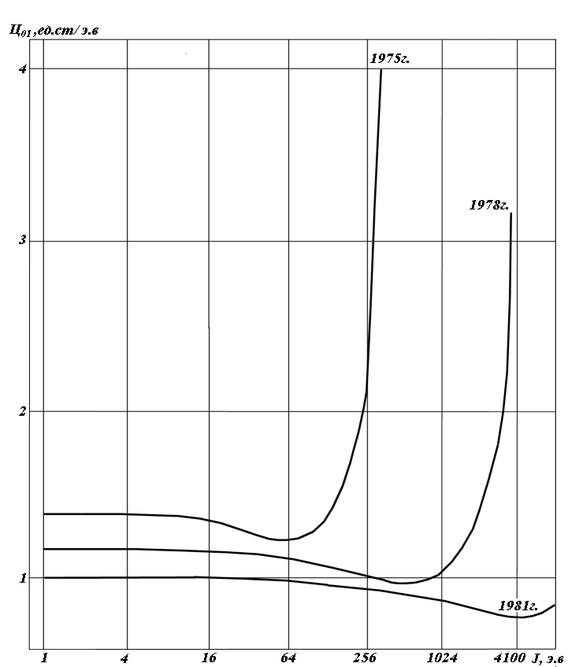

Ориентировочная стоимость производства одного эквивалентного вентиля гибридной тонкопленочной микросхемы
Литература
1. Аппаратура радиоэлектронная. Конструкции несущие унифицированные. Шасси блоков и ячейки на печатных платах. Конструкции и размеры. ОСТ4 Г0.410.207. Редакция 1-78. Издание официальное, 2001г.
2. ОСТ4. Г0.010.036 «Методика обоснования и выбора конструктивно-технологических решений».
