где: Gэ.к – масса вилки разъёма кассеты арифметического устройства (Gэ.к = 15,36г.).
-
Массу укомплектованного блока аппаратуры варианта кассетной конструкции определяем по формуле:
-
Массу укомплектованного блока аппаратуры варианта книжной конструкции определяем по формуле:
-
Затраты на эксплуатацию массы аппаратуры определяем по формуле:
где: Зρ.э.G – удельные затраты на эксплуатацию одного грамма массы аппаратуры (Зρ.э.G = 1,810-5).
для разъёмной конструкции:
для кассетной конструкции:
для книжной конструкции:
-
Затраты на эксплуатацию объёма аппаратуры определяем по формуле:
где: Зρ.э.V – удельные затраты на эксплуатацию одного дециметра кубического объёма аппаратуры (Зρ.э.V = 1,710-5).
для разъёмной конструкции:
для кассетной конструкции:
для книжной конструкции:
-
Затраты на эксплуатацию источников питания аппаратуры определяем по формуле:
где: Зρ.э.P – удельные затраты на эксплуатацию одного ватта мощности источника питания аппаратуры (Зρ.э.P = 310-5).
-
Затраты на комплект запасных деталей ЗИП определяем по формуле:
для разъёмной конструкции:
для книжной конструкции:
для кассетной конструкции:
-
Общие затраты на эксплуатацию аппаратуры определяем по формуле:
для разъёмной конструкции:
для книжной конструкции:
для кассетной конструкции:
-
Расчёт интегрального показателя качества аппаратуры и выбор её оптимального конструктивно-технологического решения.
-
Затраты на обеспечение функционирования аппаратуры определяем по формуле (2):
-
где: Зк = Зр + Зн – капитальные вложения;
Ен – нормативный коэффициент эффективности капитальных вложений (Ен = 0,12).
для разъёмной конструкции:
для книжной конструкции:
для кассетной конструкции:
-
Интегральный показатель качества аппаратуры определим по формуле:
для разъёмной конструкции:
для книжной конструкции:
для кассетной конструкции:
Рис.1. Графическое представление интегральных показателей качества аппаратуры при различном конструктивном исполнении.
Закючение.
В данной работе рассчитывался интегральный показатель качества самолетной бортовой РЭС для 2-х уровней интеграции (J1 = 64 и J2 = 128) и 3-х вариантов компоновки аппаратуры (разъёмная, кассетная и книжная) с учетом применения микросборок, выполненных по толстоплёночной технологии.
Из результатов расчёта можно сделать следующие выводы:
-
Более высокие интегральные показатели качества наблюдаются при уровне интеграции микросхем широкого применения, равным J1;
-
Более высокие интегральные показатели качества для кассетного варианта компоновки аппаратуры.
Список литературы.
-
ОСТ 4ГО.010.036.
-
ОСТ4 ГО.410.003 Конструкция и размеры корпусов блоков.
-
ОСТ 4ГО.010.009-74. Узлы и блоки радиоэлектронной аппаратуры на микросхемах.
-
ГОСТ 20504-81. Система унифицированных типовых конструкций агрегатных комплексов ГСП. Типы и основные размеры.
-
С.Ф. Прытков, В.М. Горбачева. Надежность электрорадиоизделий: Справочник. 2000.
-
Е.А. Москатов. Справочник по полупроводниковым приборам. Издание 2. – Таганрог. 219с.
-
Конструкторско-технологическое проектирование электронной аппаратуры: Учебник для вузов / К.И.Билибин, А.И.Власов, Л.В.Журавлева и др. Под общ. ред. В.А.Шахнова. — М.: Изд-во МГТУ им. Н.Э.Баумана, 2002. — 528с.: ил.
ПРИЛОЖЕНИЕ 1
(к п.6.1.1.)
Графические решения уравнения.
Для разъёмной конструкции | |
| |
Для J1 | Для J2 |
Для книжной конструкции | |
| |
Для J1 | Для J2 |
Для кассетной конструкции | |
| |
Для J1 | Для J2 |
ПРИЛОЖЕНИЕ 2
Тип и типоразмеры корпуса блока.
(согласно ОСТ4 ГО.410.003, ГОСТ 17045-71 и ГОСТ 17413-72)

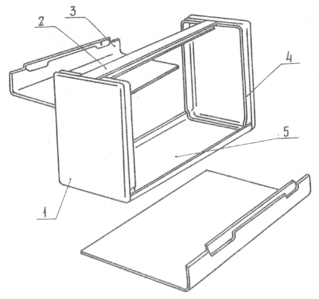

К орпус блока с Г-образными крышками (тип 1а) (базовый)
1 - передняя панель;
2 - верхняя панель;
3 – Г образная крышка (2 шт.);
4 - задняя панель; 5 – дно
Типоразмеры корпусов блоков
Типоразмер корпуса блока по ГОСТ 17045-71 | Габаритные размеры корпуса блока В х Н х L мм по ГОСТ 17545-71 |
1 М 1,5 М 2 М 2,5 М 3 М (4 М) | 57,0 х 194 х 250 90,5 х 194 х 250 124,0 х 194 х 250 157,0 х 194 х 250 190,5 х 194 х 250 257,0 х 194 х 250 |
ПРИЛОЖЕНИЕ 3
Тип разъема субблока.

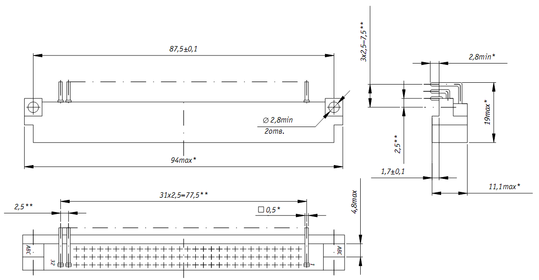

Размеры и конструкция разъема (соединителя) СНП59
Технические данные разъема СНП59-96
Номер конструкторского документа | Условное обозначение | Количество контактов | L, мм | l, мм | B, мм | H, мм | масса, г |
КсО.364.043 | СНП59-96 | 96 | 94 | 77,5 | 19 | 11,1 | 15,75 |
ПРИЛОЖЕНИЕ 4

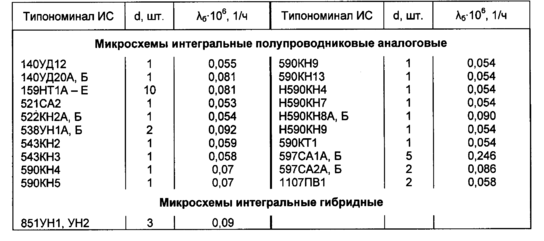

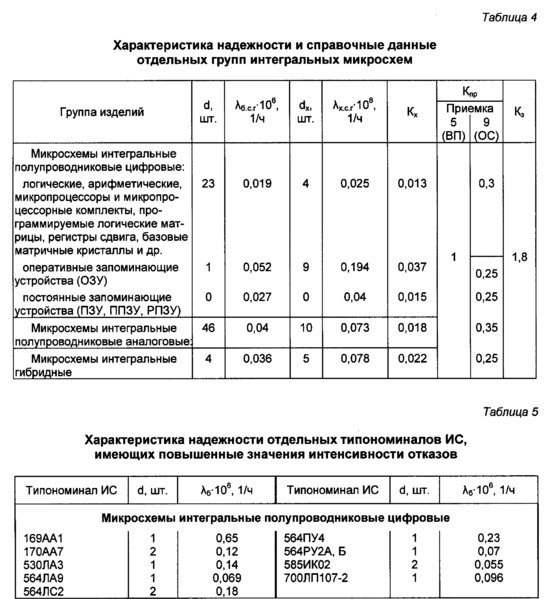

ПРИЛОЖЕНИЕ 5
Рекомендуемые значения поправочных коэффициентов, учитывающих режим эксплуатации аппаратуры.
Таблица 1.
Коэффициент Км, учитывающий влияние механических воздействий.
Вид аппаратуры | км |
Стационарная | 1,00 |
Портативная (переносная) | 1,07 |
Передвижная (автофургонная) | 1,46 |
Самолетная бортовая | 1,65 |
Таблица 2.
Коэффициент Квл, учитывающий влияние влажности.
Относительная влажность, % | Температура, 0С | квл |
60-70 | 20-40 | 1,0 |
90-98 | 20-25 | 2,0 |
90-98 | 30-40 | 2,5 |
Таблица 3.
Коэффициент кД, учитывающий влияние пониженного давления.
Высота, км | Давление, мм рт.ст | кД |
0 | 76030 | 1,00 |
1-2 | 674-596 | 1,05 |
2-3 | 526-440 | 1,10 |
3-5 | 405-370 | 1,14 |
5-6 | 354-320 | 1,16 |
7-8 | 308-267 | 1,20 |
10-11 | 198-170 | 1,25 |
12-14 | 145-106 | 1,30 |
15-18 | 90-56 | 1,35 |
20-25 | 41-19 | 1,38 |
ПРИЛОЖЕНИЕ 6

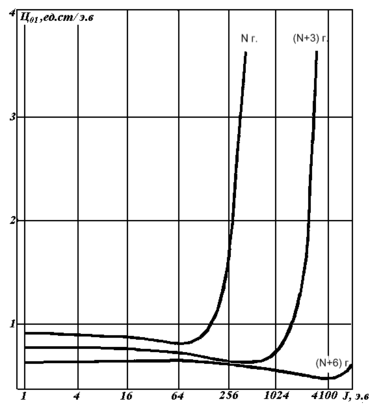

Ориентировочная стоимость производства одного эквивалентного вентиля гибридной толстопленочной микросхемы.
