где Q1 – реактивная мощность, потребляемая двиготелем из сети;
Р1 – активная мощность, потребляемая двиготелем из сети;
U1, I1, φ – напряжение, ток фазы и угол сдвига между ними;
Р2 – мощность на валу двигателя;
η – кпд асинхронной машины;
М – электромагнитный момент двигателя;
ω1, ω – угловая частота вращения магнитного поля и ротора.
По данным таблиц строится механическая характеристика машины и на отдельном графике — рабочие характеристики.
Временные зависимости переменных состояния машины можно наблюдать на экране осциллографа (рис. 10). Здесь видны и переходный процесс при пуске машины, и установившиеся процессы.
6. Содержание отчета
6.1. Схема модели и описание виртуальных блоков.
6.2. Механическая характеристика машины в двигательйом и гене-раторном режимах.
6.3. Рабочие характеристики машины в двигательном режиме.

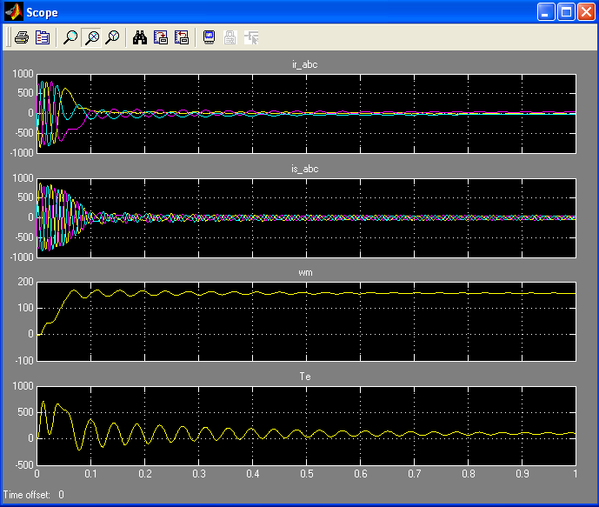

Рис. 10. Временные зависимости переменных состояния машины при работе в двигательном режиме
ЛИТЕРАТУРА
-
Герман-Галкин С.Г., Кардонов Г.А. Электрические машины: Лабораторные работы на ПК. – СПб.: КОРОНА принт, 2003. – 256 с.
1. Механическая характеристика
Для оценки свойств асинхронного двигателя используется его механическая характеристика (зависимость скорости вращения ротора машины п2 от вращающего момента М).
Рис. 1. Механическая характеристика асинхронной машины
2.Рабочие характеристики асинхронного двигателя
В качестве рабочих характеристик приняты зависимости (рис. 2):
- скорости вращения ротора n2 = f(P2),
- вращающего момент на валу машины М2 = f(P2),
- тока статора I1 = f(P2),
- коэффициента полезного действия η = f(P2),
- коэффициента мощности cos φ f(P2),
Диапазон рабочих характеристик асинхронного двигателя соответствует его зоне устойчивой работы 0 < s < 1,2.
Эти характеристики позволяют находить все основные величины, которые определяют режим работы двигателя при различных нагрузках. Их можно получить либо расчетным путем по схеме замещения, либо экспериментально.

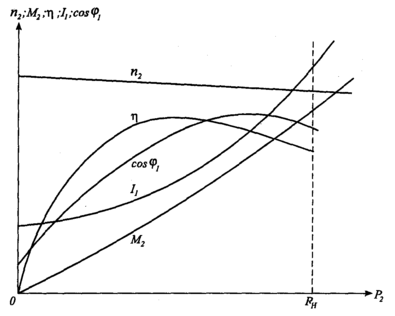

Рис. 2. Рабочие характеристики асинхронного двигателя
Тема Разработка и исследование системы управления регулируемого электропривода
Задание к курсовому проекту №2 (дисц. 3416)
| № пп ФИО | Тип Двигателя | Номинальная мощность Рн, кВт | Масса, кг | Номинальная частота вращения, nн, мин-1 | К.п.д. η, % | Cos φ | Номинальный ток Iн, A | | | | Динамический момент инерции J, кг·м2 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 1.Артамонов И.К. | RA71A2 | 0,37 | 5 | 2800 | 71 | 0,81 | 1,5 | 5 | 2,3 | 2,4 | 0,0004 |
| 2.Архипов П.В. | RA71B2 | 0,55 | 6 | 2850 | 74 | 0,84 | 1,8 | 6,5 | 2,3 | 2,4 | 0,0005 |
| 3.Бабурин Р.А. | RA71A4 | 0,25 | 5 | 1325 | 62 | 0,78 | 1 | 3,2 | 1,7 | 1,7 | 0,0006 |
| 4.Белышева Е.В. | RA71B4 | 0,37 | 6 | 1375 | 66 | 0,76 | 1 | 3,7 | 2 | 2 | 0,0008 |
| 5.Дурнов А.А. | RA71A6 | 0,18 | 6 | 835 | 48 | 0,69 | 1 | 2,3 | 2,5 | 2 | 0,0006 |
| 6.Жучков Д.В. | RA71B6 | 0,25 | 6 | 860 | 56 | 0,72 | 1 | 3 | 2,2 | 2 | 0,0009 |
| 7.Зайцев Е.В. | RA80A2 | 0,75 | 9 | 2820 | 74 | 0,83 | 2 | 5,3 | 2,5 | 2,7 | 0,0008 |
| 8.Иванов А.В. | RA80B2 | 1,1 | 11 | 2800 | 77 | 0,86 | 2 | 5,2 | 2,6 | 2,8 | 0,0012 |
| 9.Кучеренко К.Ю. | RA80A4 | 0,55 | 8 | 1400 | 71 | 0,80 | 1 | 5 | 2,3 | 2,8 | 0,0018 |
| 10.Лапин Д.С. | RA80B4 | 0,75 | 10 | 1400 | 74 | 0,80 | 2 | 5 | 2,5 | 2,8 | 0,0023 |
| 11.Мальцев П.А. | RA80A6 | 0,37 | 8 | 910 | 62 | 0,72 | 1 | 3,3 | 2 | 2,5 | 0,0027 |
| 12.Макарова Е.А. | RA80B6 | 0,55 | 11 | 915 | 63 | 0,72 | 1 | 3,3 | 2 | 2,5 | 0,0030 |
| 13.Михайлов А.М. | RA90S2 | 1,5 | 13 | 2835 | 79 | 0,87 | 3 | 6,5 | 2,8 | 3 | 0,0010 |
| 14.Оганов В.П. | RA90L2 | 2,2 | 15 | 2820 | 82 | 0,87 | 4 | 6,5 | 2,9 | 3,4 | 0,0015 |
| 15.Плешанов А.В. | RA90S4 | 1,1 | 13,5 | 1420 | 77 | 0,80 | 3 | 5,5 | 2,3 | 2,6 | 0,0034 |
| 16.Проворов А.А. | RA90L4 | 1,5 | 15,5 | 1420 | 78,5 | 0,80 | 4 | 5,5 | 2,3 | 2,8 | 0,0042 |
| 17.Репкин И.Н. | RA90S6 | 0,75 | 13 | 935 | 70 | 0,72 | 2 | 4 | 2,2 | 2,5 | 0,0040 |
| 18.Трещалов Н.А. | RA90L6 | 1,1 | 15 | 925 | 72 | 0,72 | 2 | 4 | 2,2 | 3 | 0,0052 |
| 19.Богомаз С.Г. | RA100L2 | 3,0 | 20 | 2895 | 83 | 0,86 | 6 | 7 | 2,4 | 2,6 | 0,0038 |
| 20.Гвоздарев Р.С. | RA100LA4 | 2,2 | 22 | 1420 | 79 | 0,82 | 5 | 6 | 22 | 2,6 | 0,0048 |
| 21.Кирьянов А.А. | RA100LB4 | 3 | 24 | 1420 | 81 | 0,81 | 7 | 6,2 | 2,2 | 2,6 | 0,0058 |
| 22.Кричун М.А. | RA100L6 | 1,5 | 22 | 925 | 76 | 0,76 | 4 | 4,5 | 2 | 2,1 | 0,0063 |
| 23.Кудрявцев Д.А. | RA112M2 | 4 | 41 | 2895 | 84 | 0,87 | 9 | 6,8 | 2,2 | 3,3 | 0,0082 |
| 24.Куранов А.И. | RA112M4 | 4 | 37 | 1430 | 85,5 | 0,84 | 9 | 6,5 | 2,2 | 2,9 | 0,0103 |
| 25.Лизин Д.В. | RA112M6 | 2,2 | 36 | 960 | 78 | 0,74 | 5 | 5,5 | 1,9 | 2,5 | 0,0185 |
| 26.Никифоров С.А. | RA112M8 | 1,5 | 36 | 700 | 73 | 0,70 | 5 | 4,5 | 1,7 | 2,1 | 0,0225 |
| 27.Николаев Д.В. | RA132SA2 | 5,5 | 43 | 2880 | 89 | 0,89 | 11 | 6,5 | 2,4 | 3 | 0,0155 |
| 28.Русин Д.Ф. | RA132SB2 | .7,5 | 49 | 2890 | 89 | 0,89 | 15 | 7 | 2,5 | 3,2 | 0,0185 |
| 29.Смирнов М.В. | RA132S2 | 5,5 | 45 | 1450 | 85 | 0,89 | 11 | 7 | 2,4 | 3 | 0,0229 |
| 30.Талызин Р.В. | RA132M2 | 7,5 | 52 | 1455 | 83 | 0,89 | 15 | 7 | 2,8 | 3,2 | 0,0277 |
| 31.Троицкий С.Н. | RA132S6 | 3 | 41 | 960 | 79 | 0,79 | 7 | 5,9 | 2,2 | 2,6 | 0,0277 |
| 32.Шапошников С.А. | RA132MA6 | 4 | 50 | 960 | 80 | 0,80 | 9 | 6 | 2,2 | 2,6 | 0,0368 |
| 33.Шитов Д.Е. | RA132MB6 | 5,5 | 56 | 950 | 82 | 0,82 | 12 | 6 | 2,2 | 2,5 | 0,0434 |
| 34.Бочков А.А. | RA132S8 | 2,2 | 65 | 720 | 70 | 0,70 | 6 | 5 | 1,7 | 2,1 | 0,0530 |
| 35.Галкин А.С. | RA132M8 | 3 | 73 | 715 | 70 | 0,70 | 8 | 6 | 1,8 | 2,4 | 0,0625 |
| 36.Полунов М.В. | RA160MA2 | 11 | 112 | 2940 | 87,5 | 0,89 | 22 | 6,8 | 2 | 3,3 | 0,0438 |
| 37.Бобков С.В. | RA160MB2 | 15 | 116 | 2940 | 90 | 0,86 | 29 | 7,5 | 2 | 3,2 | 0,0470 |
| 38.Галкина И.В. | RA160L2 | 18,5 | 133 | 2940 | 90 | 0,88 | 35 | 7,5 | 2 | 3,2 | 0,0533 |
| 39.Кадейкин Ю.Р. | RA160MA4 | 11 | НО | 1460 | 88,5 | 0,86 | 22 | 6,5 | 1,8 | 2,8 | 0,0613 |
| 40.Каменцев Р.А. | RA160ML4 | 15 | 129 | 1460 | 90 | 0,87 | 29 | 7 | 1,9 | 2,9 | 0,0862 |
| 41.Киктенко В.Г. | RA160M6 | 7,5 | ПО | 970 | 87 | 0,80 | 16 | 6 | 2 | 2,8 | 0,0916 |
| 42.Колунтаев Д.А. | RA160ML6 | 11 | 133 | 970 | 88,5 | 0,82 | 23 | 6,5 | 2,2 | 2,9 | 0,1232 |
| 43.Комаров С.В. | RA160MA8 | 4 | 107 | 730 | 84 | 0,71 | 10 | 4,8 | 1,8 | 2,2 | 0,1031 |
| 44.Лебедев Д.Е. | RA160MB8 | 5,5 | 112 | 730 | 84 | 0,71 | 14 | 4,8 | 1,8 | 2,2 | 0,1156 |
| 45.Мутовкин Е.Н. | RA160L8 | 7,5 | 131 | 730 | 85 | 0,73 | 18 | 5,5 | 1,8 | 2,4 | 0,1443 |
| 46.Постников А.П. | RA180M2 | 22 | 147 | 2940 | 90,5 | 0,89 | 42 | 7,5 | 2Д | 2,4 | 0,1443 |
| 47.Салтыков П.В. | RA180M4 | 18,5 | 149 | 1460 | 90,5 | 0,89 | 35 | 7 | 1,9 | 2,9 | 0,1038 |
| 48.Сергеев С.В. | RA180L4 | 22 | 157 | 1460 | 91 | 0,88 | 42 | 7 | 2,1 | 2,9 | 0,1131 |
| 49.Тимошин А.П. | RA180L6 | 15 | 155 | 970 | 89 | 0,82 | 31 | 7 | 2,3 | 3 | 0,1512 |
| 50.Ульянов С.А. | RA180L8 | 11 | 145 | 730 | 87 | 0,75 | 26 | 5,5 | 1,8 | 2,4 | 0,1897 |
| 51.Фролов И.В. | RA200LA2 | 30 | 170 | 2950 | 92 | 0,89 | 55 | 7,5 | 2,4 | 3 | 0,1164 |
| 52.Болгов А.В. | RA200LB2 | 37 | 230 | 2950 | 92 | 0,89 | 68 | 7,5 | 2,4 | 3 | 0,1326 |
| 53.Мирзоев Э.К. | RA200L4 | 30 | 200 | 1475 | 91 | 0,86 | 59 | 7,7 | 2,7 | 3,2 | 0,1326 |
| 54. | RA200LA6 | 18,5 | 182 | 970 | 87 | 0,82 | 38 | 5,5 | 1,8 | 2,7 | 0,3100 |
| 55. | RA200LB6 | 22 | 202 | 970 | 87 | 0,84 | 45 | 6 | 2 | 2,5 | 0,3600 |
| 56. | RA200L8 | 15 | 202 | 730 | 88 | 0,80 | 34 | 5,7 | 2 | 2,5 | 0,3600 |
