Буфер последовательного порта. Регистр с символическим именем SBUF представляет собой два независимых регистра - буфер приемника и буфер передатчика. Загрузка байта в SBUF немедленно вызывает начало процесса передачи через последовательный порт. Когда байт считывается из SBUF, это значит, что его источником является приемник последовательного порта.
Регистры специальных функций. Регистры с символическими именами IP, IE, TMOD, TCON, SCON и PCON используются для фиксации и программного изменения управляющих бит и бит состояния схемы прерывания, таймера/счетчика, приемопередатчика последовательного порта и для управления мощностью электропитания МК51. Их организация будет описана ниже при рассмотрении особенностей работы МК51 в различных режимах.
4. Устройство управления и синхронизации
Кварцевый резонатор, подключаемый к внешним выводам X1 и X2 корпуса МК51, управляет работой внутреннего генератора, который в свою очередь формирует сигналы синхронизации.

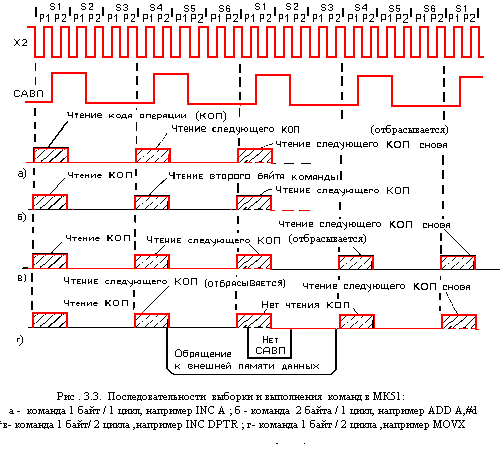

Рис. 3.3. Последовательности выборки и выполнения команд в МК51:
а - команда 1 байт/1 цикл, например INC A; б - команда - 2 байта/1 цикл, например ADD A,#d; в - команда 1 байт/2 цикла, например INC DPTR; г - команда 1 байт/2 цикла, например MOVX.
Устройство управления МК51 на основе сигналов синхронизации формирует машинный цикл фиксированной длительности, равной 12 периодам резонатора или шести состояниям первичного управляющего автомата (S1—S6). Каждое состояние управляющего автомата содержит две фазы (P1, P2) сигналов резонатора. В фазе Р1, как правило, выполняется операция в АЛУ, а в фазе P2 осуществляется межрегистровая передача. Весь машинный цикл состоит из 12 фаз, начиная с фазы S1P1 и кончая фазой S6P2, как показано на рис. 3.3. Эта временная диаграмма иллюстрирует работу устройства управления МК51 при выборке и исполнении команд различной степени сложности. Все заштрихованные сигналы являются внутренними и недоступны пользователю МК51 для контроля. Внешними, наблюдаемыми сигналами являются только сигналы резонатора и строба адреса внешней памяти. Как видно из временной диаграммы, сигнал САВП формируется дважды за один машинный цикл (S1P2-S2P1 и S4P2-S5P1) и используется для управления процессом обращения к внешней памяти.
Большинство команд МК51 выполняется за один машинный цикл. Некоторые команды, оперирующие с 2-байтными словами или связанные с обращением к внешней памяти, выполняются за два машинных цикла. Только команды деления и умножения требуют четырех машинных циклов. На основе этих особенностей работы устройства управления МК51 производится расчет времени исполнения прикладных программ.
