В упрощенном виде все основные составляющие материального баланса кислородной резки на основании принятого выше допущения можно свести к количеству сжигаемого металла GFeO.
Действительно, для резки средних толщин расход кислорода на окисление Gк.ок составляет
GFe = 0,285GFe
Так как Gк.в в этом случае приблизительно равен Gк ок, то суммарный расход режущего кислорода составит 0,57 GFe. Расход ацетилена подогревающего пламени по отношению к общему расходу кислорода составляет около 10 - 15%. Так как при резке применяют подогревающее пламя с избытком кислорода (
= 1,5), то легко определить Gк.п. При резке средних толщин Gк.п
0,15 GFe и Ga 0,1GFe.
Таким образом, общий расход кислорода при резке средних толщин составляет ~ 0,7- 0,72 GFe или на сжигание металла объемом 1 см3 расходуется ~ 4 л кислорода и ~ 0,5 л ацетилена.
Полный тепловой баланс кислородной резки в общей форме представляется следующим выражением:
Qп.п + Qг.ж + Qг.п =
+
+ Qн.ш + Qп ,
| где Qп.п - теплота, выделяемая подогревающим пламенем (рассчитывают исходя из расхода горючего и его низшей теплотворной способности); Qг.ж - теплота, выделяемая при сгорании железа; Qг.п - теплота, выделяемая при сгорании примесей в железе (при обычных составах низколегированных сталей дает увеличение общего теплового эффекта реакции горения металла на 2 - 4%); |
|

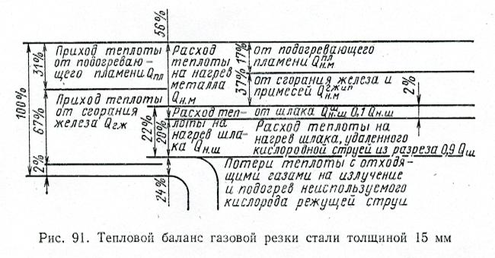

Тепловой баланс газовой разделительной резки листовой низкоутлеродистой стали толщиной 15 мм представлен на рис. 91.
С изменением толщины разрезаемой стали значения отдельных параметров теплового баланса разделительной резки меняются. При резке сталей малых толщин (до 12 мм) определяющим фактором является теплота, сообщаемая подогревающим пламенем, а не теплота образования окислов железа, как это имеет место при резке сталей больших толщин.
Методические рекомендации:
- обобщить наиболее важные, существенные вопросы лекции;
- сформулировать общие выводы;
- поставить задачи для самостоятельной работы;
- ответить на опросы студентов.
Лекция разработана «___»________200__г.
_______________________И.Н.Гейнрихс
