Помимо объединения в интерсеть нескольких ЛВС в пределах од­ного здания, маршрутизаторы способны также соединять удаленные сети. Организации, состоящие из нескольких филиалов, часто соеди­няют локальные сети в этих филиалах, устанавливая в каждой сети маршрутизатор и соединяя эти маршрутизаторы с помощью выделен­ных телефонных линий или других технологий ГВС, например, транс­ляции кадров (Frame Relay). Поскольку во всех филиалах широкове­щательный домен ограничен локальной сетью, по линиям ГВС пере­даются лишь пакеты, предназначенные для систем в других сетях. Объем графика по каналам ГВС сведен к минимуму, а значит, мини­мальна и их стоимость.

Маршрутизация в Интернете

Чаще всего маршрутизаторы ГВС используются для подключения к поставщику услуг Интернета (Internet Service Provider, ISP), обеспе­чивающему доступ в Интернет всем компьютерам сети. Интернет — это маршрутизируемая сеть, доведенная до абсолюта, тысячи локаль­ных сетей, соединенных между собой маршрутизаторами самых раз­нообразных типов. Чтобы подключить ЛВС к Интернету, установите в ней маршрутизатор, который может каким-либо способом связать­ся с провайдером — по модему, линии ISDN или выделенной линии. Маршрутизатор сконфигурирован так, чтобы весь трафик, не пред­назначенный для локальной сети, пересылался в сеть провайдера и далее в Интернет.

Таблицы маршрутизации

Таблица маршрутизации — это сердце маршрутизатора. Без нее маршрутизатор не узнает, куда пересылать получаемые пакеты. Возника­ет вопрос, откуда она берется? В отличие от мостов и коммутаторов, маршрутизаторы не умеют составлять таблицы маршрутизации на основе информации из обрабатываемых ими пакетов. Это связано с тем, что для заполнения таблицы маршрутизации нужны подробнос­ти, которых в пакетах нет, а также с тем, что

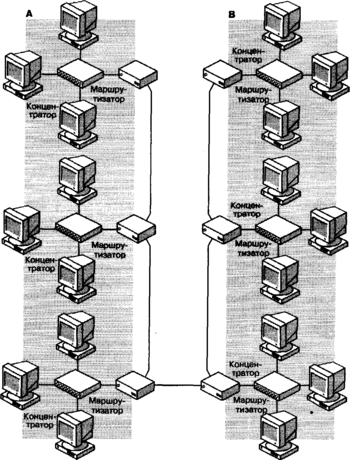

Рис. 6. Расстояние между двумя оконечными системами интерсети 'часто измеряют числом транзитов (или маршрутизаторов) между ними

таблица необходима мар­шрутизатору для обработки первых же полученных им пакетов. Мар­шрутизатор, в отличие от моста, во все возможные пункты назначе­ния пакеты не пересылает.

Таблицы маршрутизации создаются вручную или автоматически. Первый способ создания таблицы называется статической маршру­тизацией (static routing). Сетевой администратор решает, что следует делать маршрутизатору при получении пакетов, адресованных систе­мам в конкретной сети, и вводит необходимые данные в таблицу. Этим еще можно заниматься в относительно небольшой сети с несколькими маршрутизаторами, но в большой сети конфигурирование таблиц вручную становится неподъемной задачей. Кроме того, мар­шрутизаторы не могут автоматически корректировать таблицы при изменении структуры сети.

При динамической маршрутизации (dynamic routing) маршрутиза­торы с помощью специализированных протоколов маршрутизации обмениваются информацией друг о друге и сетях, к которым они под­ключены. Когда все маршрутизаторы в интерсети обменяются друг с другом таблицами, у каждого из них будет информация не только о своей собственной, но и о более удаленных сетях.

Протоколов маршрутизации существует множество, особенно в Интернете, где маршрутизация является одним из самых сложных и жизненно важных компонентов инфраструктуры. Динамическая мар­шрутизация не требует прямого участия системных администраторов, не считая установки и запуска протоколов маршрутизации, а также обеспечивает автоматическое обновление содержимого таблиц при изменениях в сети. Допустим, один из маршрутизаторов вышел из строя. Через некоторое время все маршрутизаторы, которые обычно связывались с ним, удалят неисправный маршрутизатор из своих таб­лиц, передадут информацию о нем другим маршрутизаторам, и вско­ре вся сеть прекратит попытки воспользоваться неисправным мар­шрутом. Когда маршрутизатор «вернется в строй», другие маршрути­заторы снова включат его в свои таблицы.

Метрика

В задачу маршрутизатора входит также выбор для каждого пакета наи­лучшего маршрута до места назначения. В сравнительно небольших интерсетях (рис. 5) к конкретной системе есть только один возмож­ный маршрут. Однако в более сложных сетях администраторы часто устанавливают несколько маршрутизаторов, чтобы в случае неисправ­ности одного из них пакеты добрались до цели другим путем. В таб­лицу маршрутизации включаются все возможные маршруты к дан­ной системе, причем каждый из них характеризуется величиной мет­рики (metric), определяющей относительную эффективность данного маршрута. Смысл метрики зависит от протокола маршрутизации, ко­торый ее генерирует. Иногда это просто число транзитов между мар­шрутизатором и целевой системой. В других случаях метрика вычис­ляется сложнее.

Типы маршрутизаторов

Большинство людей считает маршрутизатор большим сложным уст­ройством стоимостью в десятки или сотни тысяч долларов, применя­емым только в гигантских корпоративных сетях. На самом же деле маршрутизаторы бывают разные, и используются они гораздо чаще, чем можно себе представить. Конечно, среди них действительно мно­го крупных, мощных, дорогостоящих моделей, и вообще маршрути­заторы дороже коммутаторов, мостов и концентраторов. Маршрути­заторы действительно часто применяются в больших корпоративных сетях, где их устанавливают в специальных стойках и информацион­ных центрах. Такие маршрутизаторы связывают сегменты с маги­стралью и обеспечивают всей интерсети доступ к компьютерам в фи­лиалах компании и к Интернету.

Однако есть много и небольших дешевых маршрутизаторов. Бо­лее того, если Вы пользуетесь функцией совместного выхода в Интер­нет (Internet Connection Sharing, ICS) в Windows 98 SE/Me/2000 для подключения домашней сети к Интернету, Ваш компьютер фактичес­ки играет роль маршрутизатора. Другие программно реализованные маршрутизаторы позволяют в небольших сетях совместно пользовать­ся модемами, кабельным телевидением и линиями DSL. В продаже также имеются относительно небольшие аппаратные маршрутизато­ры, которые можно использовать для связи ЛВС с Интернетом.

В небольших интерсетях для распределения IP-трафика между се­тями Вы можете воспользоваться любым из множества аппаратно ре­ализованных маршрутизаторов, подходящих Вам по цене, или уста­новить систему Windows NT или 2000 на компьютере с двумя или не­сколькими сетевыми платами. Своя таблица маршрутизации имеется на любом компьютере с клиентской частью протокола TCP/IP, хотя в полной мере он функций маршрутизатора не выполняет. Например, если Вы используете компьютер, включенный в локальную сеть, для выхода в Интернет с помощью модема, таблица маршрутизации по­может системе определить, куда ей направить очередной запрос: пла­те сетевого адаптера, обеспечивающей соединение с сетью, или моде­му, обеспечивающему выход в Интернет. Хотя по сети система в Ин­тернет и не выходит, таблицу маршрутизации она все-таки использует.

Краткое содержание занятия

• Маршрутизатор используется для объединения сетей на сетевом уровне эталонной модели OSI.

• Маршрутизатор удаляет из входящих пакетов кадр канального уровня и создает новые кадры с помощью протокола канального уровня сети, принимающей кадр.

• Для отправки пакета по назначению маршрутизатор использует таб­лицу маршрутизации с информацией об окружающих его сетях.

• Таблицы маршрутизации создаются вручную сетевым админи­стратором или автоматически с помощью протоколов маршрути­зации. Эти технологии называются статической и динамической маршрутизацией, соответственно.
