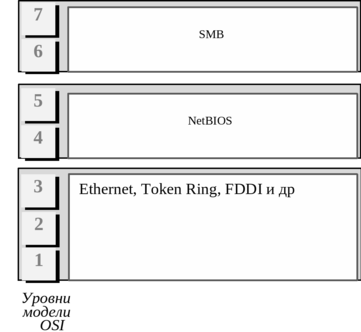

Рис. 3. Стек NetBIOS/SMB

Протокол Server Message Block (SMB) поддерживает функции сеансового уровня, уровня представления и прикладного уровня. На основе SMB реализуется файловая служба, а также службы печати и передачи сообщений между приложениями.

Стек TCP/IP

Стек TCP/IP был разработан по инициативе Министерства обороны США (DoD) более 20 лет назад для связи экспериментальной сети ARPANET с другими сетями как набор общих протоколов для разнородной вычислительной среды. Большой вклад в развитие стека TCP/IP, который получил свое название по популярным протоколам IP и TCP, внес университет Беркли, реализовав протоколы стека в своей версии ОС Unix. Популярность этой операционной системы привела к широкому распространению протоколов TCP, IP и других протоколов стека. Сегодня этот стек используется для связи компьютеров в Интернете, а также в огромном числе корпоративных сетей.

Поскольку стек TCP/IP изначально создавался для Интернета, он имеет много особенностей, дающих ему преимущество перед другими протоколами, когда речь заходит о построении сетей, включающих глобальные связи. В частности, очень полезным свойством, делающим возможным применение этого протокола в больших сетях, является его способность фрагментировать пакеты. Действи­тельно, большая составная сеть часто состоит из сетей, построенных на совер­шенно разных принципах. В каждой из этих сетей может быть собственная вели­чина максимальной длины единицы передаваемых данных (кадра). В таком случае при переходе из одной сети, имеющей большую максимальную длину, в сеть с меньшей максимальной длиной может возникнуть необходимость деления передаваемого кадра на несколько частей. Протокол IP стека TCP/IP эффективно решает эту задачу.

Другой особенностью технологии TCP/IP является гибкая система адресации, позволяющая проще, чем другие протоколы аналогичного назначения включать в составную сеть сети разных технологий. Это свойство также способствует применению стека TCP/IP для построения больших гетерогенных сетей.

В стеке TCP/IP очень экономно используются широковещательные рассылки. Это свойство совершенно необходимо при работе на медленных каналах связи, характерных для территориальных сетей.

Однако, как и всегда, за получаемые преимущества надо платить, и платой здесь оказываются высокие требования к ресурсам и сложность администрирования IP-сетей. Мощные функциональные возможности протоколов стека TCP/IP требуют для своей реализации больших вычислительных затрат. Гибкая система адресаций и отказ от широковещательных рассылок приводят к наличию в IP-сети разнообразных централизованных служб типа DNS, DHCP и т. п. Каждая из этих служб направлена на облегчение администрирования сети, но в то же время сама требует пристального внимания со стороны администраторов.

Можно приводить и другие доводы за и против стека протоколов Интернета, однако факт остается фактом — сегодня это самый популярный стек протоколов, широко используемый как в глобальных, так и локальных сетях.

На рис. 4 приведена структура стека TCP/IP. Так как стек TCP/IP был разработан до появления модели ISO/OSI, то, хотя он также имеет многоуровневую структуру, соответствие уровней стека TCP/IP уровням модели OSI достаточно условно.

В стеке TCP/IP определены 4 уровня.

Прикладной уровень стека TCP/IP соответствует трем верхним уровням модели OSI: прикладному, представления и сеансовому. Он объединяет службы, предоставляемые системой пользовательским приложениям. За долгие годы использования в сетях различных стран и организаций стек TCP/IP накопил большое количество протоколов и служб прикладного уровня. К ним относятся такие распространенные протоколы, как протокол передачи файлов (File Transfer Protocol, FTP), протокол эмуляции терминала (telnet), простой протокол передачи электронной почты (Simple Mail Transfer Protocol, SMTP), протокол передачи гипертекста (HyperText Transfer Protocol, HTTP) и многие другие. Протоколы прикладного уровня развертываются на хостах. (В Интернете конечный узел традиционно называют хостом, а маршрутизатор — шлюзом. В этой главе мы будем также придерживаться такой терминологии.)

Рис.4. Архитектура стека TCP/IP

Транспортный уровень стека TCP/IP может предоставлять вышележащему уровню два типа сервиса:

- гарантированную доставку обеспечивает протокол управления передачей (Transmission Control Protocol, TCP);

- доставку по возможности, или с максимальными усилиями, обеспечивает протокол пользовательских дейтаграмм (User Datagram Protocol, UDP).

Для того чтобы обеспечить надежную доставку данных протокол TCP предусматривает установление логического соединения, что позволяет ему нумеровать пакеты, подтверждать их прием квитанциями, в случае потери организовывать повторные передачи, распознавать и уничтожать дубликаты, доставлять прикладному уровню пакеты в том порядке, в котором они были отправлены. Этот протокол позволяет объектам на компьютере-отправителе и компьютере-получателе поддерживать обмен данными в дуплексном режиме. TCP дает возможность без ошибок доставить сформированный на одном из компьютеров поток байтов в любой другой компьютер, входящий в составную сеть. TCP делит поток байтов на фрагменты и передает их нижележащему уровню межсетевого взаимодействия. После того как эти фрагменты будут доставлены средствами уровня межсетевого взаимодействия в пункт назначения, протокол TCP снова соберет их в непрерывный поток байтов.

Второй протокол этого уровня — UDP — является простейшим дейтаграммным протоколом, который используется в том случае, когда задача надежного обмена данными либо вообще не ставится, либо решается средствами более высокого уровня — прикладным уровнем или пользовательскими приложениями.

В функции протоколов транспортного уровня TCP и UDP входит также исполнение роли связующего звена между прилегающими к ним прикладным уровнем и уровнем межсетевого взаимодействия. От прикладного протокола транспортный уровень принимает задание на передачу данных с тем или иным качеством, а после выполнения рапортует ему об этом. Нижележащий уровень межсетевого взаимодействия протоколы TCP и UDP рассматривают как своего рода инструмент, не очень надежный, но способный перемещать пакет в свободном и риско­ванном путешествии по составной сети.

Программные модули, реализующие протоколы TCP и UDP, подобно модулям протоколов прикладного уровня, устанавливаются на хостах.

Сетевой уровень, называемый также уровнем Интернета, является стержнем всей архитектуры TCP/IP. Именно этот уровень, функции которого соответствуют сетевому уровню модели OSI, обеспечивает перемещение Пакетов в пределах составной сети, образованной объединением множества сетей. Протоколы сетевого уровня поддерживают интерфейс с вышележащим транспортным уровнем, получая от него запросы на передачу данных по составной сети, а также с нижележащим уровнем сетевых интерфейсов, о функциях которого мы расскажем далее.

Основным протоколом сетевого уровня является межсетевой протокол (Internet Protocol, IP). В его задачу входит продвижение пакета между сетями — от одного маршрутизатора до другого до тех пор, пока пакет не попадет в сеть назначения. В отличие от протоколов прикладного и транспортного уровней протокол IP развертывается не только на хостах, но и на всех шлюзах. Протокол IP — это дейтаграммный протокол, работающий без установления соединений по принципу доставки с максимальными усилиями.

К сетевому уровню TCP/IP часто относят протоколы, выполняющие вспомогательные функции по отношению к IP. Это, прежде всего, протоколы маршрутизации RIP и OSPF, занимающиеся изучением топологии сети, определением маршрутов и составлением таблиц маршрутизации, на основании которых протокол IP перемещает пакеты в нужном направлении. По этой же причине к сетевому уровню могут быть отнесены еще два протокола: протокол межсетевых управляющих сообщений (Internet Control Message Protocol, ICMP), предназначенный для передачи маршрутизатором источнику информации об ошибках, возникших при передаче пакета, и протокол групповой адресации (Internet Group Management Protocol, IGMP), использующийся для направления пакета сразу по нескольким адресам.

Идеологический отличием архитектуры стека TCP/IP от многоуровневой организации других стеков является интерпретация функций самого нижнего уровня — уровня сетевых интерфейсов.

Напомним, что нижние уровни модели OSI (канальный и физический) реализуют большое количество функций доступа к среде передачи, формированию кадров и согласованию уровней электрических сигналов, кодированию и синхронизации и некоторые другие. Все эти весьма конкретные функции составляют суть таких протоколов обмена данными, как Ethernet, Token Ring, РРР, HDLC и многих других.

У нижнего уровня стека TCP/IP задача существенно проще — он отвечает только за организацию взаимодействия с технологиями сетей, входящих в составную сеть. TCP/IP рассматривает любую сеть, входящую в составную сеть, как средство транспортировки пакетов до следующего на пути маршрутизатора.

Задачу обеспечения интерфейса между технологией TCP/IP и любой другой технологией промежуточной сети упрощенно можно свести:

• к определению способа упаковки (инкапсуляции) IP-пакета в единицу передаваемых данных промежуточной сети;

• к определению способа преобразования сетевых адресов в адреса технологии данной промежуточной сети.

Такой подход делает составную сеть TCP/IP открытой для включения любой сети, какую бы внутреннюю технологию передачи данных эта сеть не использовала. Для каждой новой технологии должны быть разработаны собственные интерфейсные средства. Следовательно, функции этого уровня нельзя определить раз и навсегда.

Уровень сетевых интерфейсов в стеке TCP/IP не регламентируется. Он поддерживает все популярные технологии; для локальных сетей — это Ethernet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, для глобальных сетей — протоколы двухточечных соединений SLIP и РРР, технологии Х.25, Frame Relay, ATM.

Обычно при появлении новой технологии локальных или глобальных сетей она быстро включается в стек TCP/IP путем разработки соответствующего документа RFC, определяющего метод инкапсуляции IP-пакетов в ее кадры (например, спецификация RFC 1577, определяющая работу протокола IP через сети ATM, появилась в 1994 году вскоре после принятия основных стандартов ATM).

ПРИМЕЧАНИЕ

Стек TCP/IP позволяет включать в составную сеть сети независимо от того, каким коли­чеством уровней описывается используемая в них технология. Так, перемещение данных в сети Х.25 обеспечивают собственные протоколы физического, канального и сетевого уровней (в терминологии OSI). Тем не менее стек TCP/IP рассматривает сеть Х.25 наравне с другими технологиями в качестве средства транспортировки IP-пакетов между двумя пограничными шлюзами. Уровень сетевых интерфейсов обычным образом предоставляет для этой технологии способ инкапсуляции IP-пакета в пакет Х.25, а также средства преобразования сетевых IP-адресов в адреса сетевого уровня Х.25. Если рассматривать такую организацию сети в строгом соответствии с моделью OSI, то налицо явное противоречие — один сетевой протокол (IP) работает поверх другого сетевого протокола (Х.25). Однако для стека TCP/IP это нормальное явление.

---------------------------------------------------------------------------------------------------

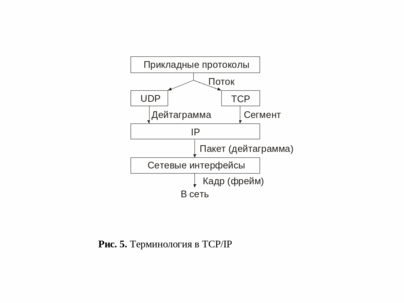

Каждый коммуникационный протокол оперирует некоторой единицей передаваемых данных. Названия этих единиц иногда закрепляются стандартом, а чаще просто определяются традицией. В стеке TCP/IP за многие годы его существования образовалась устоявшаяся терминология в этой области (рис.5).

Потоком данных, или просто потоком, называют данные, поступающие от приложений на вход протоколов транспортного уровня — TCP и UDP.

Протокол TCP «нарезает» из потока данных сегменты.

Единицу данных протокола UDP часто называют дейтаграммой, или датаграммой. Дейтаграмма — это общее название для единиц данных, которыми оперируют протоколы без установления соединений. К таким протоколам относится и протокол IP, поэтому его единицу данных также называют дейтаграммой. Однако очень часто используется и другой термин — пакет.

В стеке TCP/IP принято называть кадрами, или фреймами, единицы данных любых технологий, в которые упаковываются IP-пакеты для последующей переноски их через сети составной сети. При этом не имеет значения, какое название используется для этой единицы данных в технологии составляющей сети. Для TCP/IP фреймом является и кадр Ethernet, и ячейка ATM, и пакет Х.25, так как все они выступают в качестве контейнера, в котором IP-пакет переносится через составную сеть.

8
