Для 5-метрового сегмента при расчете задержки, умножается 1,112 (задержка на метр) на длину кабеля (5 метров): 1,112 * 5 = 5,56 битовых интервалов.

Величина задержки для двух абонентов ТХ из таблицы – 100 битовых интервалов.

Из таблицы величины задержек для двух репитеров класса II – по 92 битовых интервала.

Суммируются все перечисленные задержки:

111,2 + 111,2 + 5,56 + 100 + 92 + 92 = 511,96

это меньше 512, следовательно, данная сеть будет работоспособна, хотя и на пределе, что не рекомендуется.

Для гарантии лучше несколько уменьшить длину кабелей или взять кабели, имеющие меньшую задержку (см. табл. 2.3). Например, при использовании кабеля AT&T 1061 (NVP = 0,7, t_з = 0,477) получаются следующие величины задержек для 100-метровых сегментов: (0,477 * 2) * 100 = 95,4 битовых интервалов (умножение на два необходимо, чтобы получить двойное время прохождения), а для 5-метрового сегмента – 4,77 битовых интервалов. Суммарная задержка при этом составит:

95,4 + 95,4 + 4,77 + 100 + 92 + 92 = 483,57,

то есть гораздо меньше 512 и даже 508, что означает полностью работоспособную сеть.

Пользуясь моделью 2, можно обойти некоторые ограничения модели 1, так как модель 1 строится из расчета на наихудший случай. Например, в сети может присутствовать больше двух концентраторов класса II или больше одного концентратора класса I, а кабель, соединяющий концентраторы, может быть длиннее 5 метров.

На рис. 8 показана сеть, содержащая три концентратора класса II, соединенных между собой отрезками кабеля длиной по 10 метров. Компьютеры соединены с концентраторами сегментами 100BASE-TX длиной по 50 метров. Расчет двойного времени прохождения для этого случая.

1. Каждый из трех концентраторов класса II с портами ТХ даст задержку 92 битовых интервала. Суммарная задержка концентраторов составит 276 битовым интервалам.

2. Для двух соединительных кабелей между концентраторами задержка равна 2 * 1,112 * 10 = 22,24 битовых интервала.

3. Для двух сегментов ТХ по 50 метров задержка составит 2 * 1,112 * 50 = 111,2 битовых интервала.

4. Для двух абонентов TX задержка будет равна 100 битовым интервалам.

5. Итого суммарная задержка: 276 + 22,24 + 111,2 + 100 = 509,44 битовых интервала.

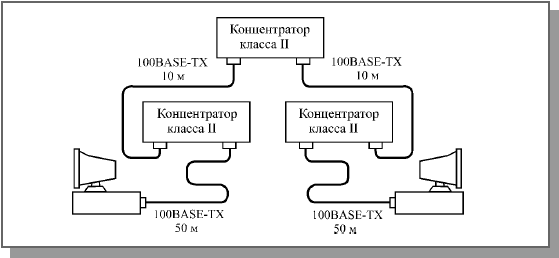

Рис. 8. Пример работоспособной конфигурации сети, нарушающей правила модели 1

Данная сеть работоспособна. Но при этом надо учитывать, что каждый дополнительный концентратор класса II уменьшает общую допустимую длину кабеля на 92/1,112 = 82,7 метра. Сеть с четырьмя концентраторами не будет иметь смысла, так как на задержку в кабеле уже не остается почти никакого запаса (четыре концентратора дадут суммарную задержку в 92 * 4 = 368 битовых интервалов).

А теперь стоит посмотреть, какова будет максимальная величина сети Fast Ethernet. Для этого надо взять сеть с одним концентратором класса II и два сегмента 100BASE-FX. Элементарный расчет показывает, что при одинаковых сегментах длина каждого из них может достигать 160 метров (рис. 14.9), а общая длина сети составит 320 метров. Расчет двойного времени прохождения для этого случая будет выглядеть так:

92 + 100 + 2 * 1,0 * 160 = 512

Получается, что сеть работоспособна, хотя и на пределе. В данном случае важна только суммарная длина обоих кабелей. При уменьшении длины какого-нибудь из сегментов можно без потери работоспособности увеличить на точно такую же величину длину другого сегмента.

Если в приведенной на рис. 9 конфигурации используется концентратор класса I, а не концентратор класса II, то допустимая суммарная длина сегментов сокращается с 320 метров до 272 метров (расчет для этого случая очевиден). А согласно стандарту запаса лучше уменьшить суммарную длину кабеля на 1 – 4 метра, что даст снижение круговой задержки на 1 – 4 битовых интервала.

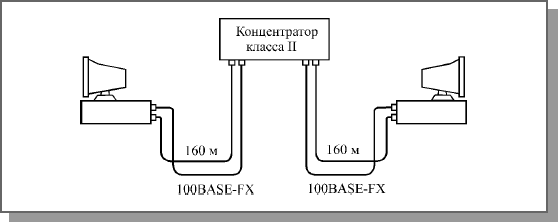

Рис. 9. Сеть Fast Ethernet максимальной длины

В заключение следует отметить, что модель 2 целесообразно применять в основном при наличии в сети оптоволоконных сегментов. На электрическом кабеле даже при большом желании довольно трудно создать сеть значительного размера.

Методы преодоления ограничений на размер сети в случае Fast Ethernet те же самые, что и в случае Ethernet: сокращение длины кабелей, уменьшение количества концентраторов, выбор марки кабеля с меньшей задержкой, использование коммутаторов, переход на полнодуплексный режим обмена, а также переход на другую сеть (например, FDDI).
