Выбор конфигурации Ethernet

При выборе конфигурации сети Ethernet, состоящей из сегментов различных типов, возникает много вопросов, связанных прежде всего с максимально допустимым размером (диаметром) сети и максимально возможным числом различных элементов. Сеть будет работоспособной только в том случае, если задержка распространения сигнала в ней не превысит предельной величины. Это определяется выбранным методом управления обменом CSMA/CD, основанном на обнаружении и разрешении коллизий.

Прежде всего, следует отметить, что для получения сложных конфигураций Ethernet из отдельных сегментов применяются промежуточные устройства двух основных типов:

• Репитерные концентраторы (хабы) представляют собой набор репитеров и никак логически не разделяют сегменты, подключенные к ним;

• Коммутаторы передают информацию между сегментами, но не передают конфликты с сегмента на сегмент.

При использовании более сложных коммутаторов конфликты в отдельных сегментах решаются на месте, в самих сегментах, но не распространяются по сети, как в случае применения более простых репитерных концентраторов. Это имеет принципиальное значение для выбора топологии сети Ethernet, так как используемый в ней метод доступа CSMA/CD предполагает наличие конфликтов и их разрешение, причем общая длина сети как раз и определяется размером зоны конфликта, области коллизии (collision domain). Таким образом, применение репитерного концентратора не разделяет зону конфликта, в то время как каждый коммутирующий концентратор делит зону конфликта на части. В случае применения коммутатора оценивать работоспособность надо для каждого сегмента сети отдельно, а при использовании репитерных концентраторов – для сети в целом.

На практике репитерные концентраторы применяются гораздо чаще, так как они и проще и дешевле. Поэтому в дальнейшем речь пойдет именно о них.

При выборе и оценке конфигурации Ethernet используются две основные модели.

Правила модели 1

Первая модель формулирует набор правил, которые необходимо соблюдать проектировщику сети при соединении отдельных компьютеров и сегментов:

1. Репитер или концентратор, подключенный к сегменту, снижает на единицу максимально допустимое число абонентов, подключаемых к сегменту.

2. Полный путь между двумя любыми абонентами должен включать в себя не более пяти сегментов, четырех концентраторов (репитеров) и двух трансиверов (MAU).

3. Если путь между абонентами состоит из пяти сегментов и четырех концентраторов (репитеров), то количество сегментов, к которым подключены абоненты, не должно превышать трех, а остальные сегменты должны просто связывать между собой концентраторы (репитеры). Это уже упоминавшееся "правило 5-4-3".

4. Если путь между абонентами состоит из четырех сегментов и трех концентраторов (репитеров), то должны выполняться следующие условия:

   • максимальная длина оптоволоконного кабеля сегмента 10BASE-FL, соединяющего между собой концентраторы (репитеры), не должна превышать 1000 метров;

   • максимальная длина оптоволоконного кабеля сегмента 10BASE-FL, соединяющего концентраторы (репитеры) с компьютерами, не должна превышать 400 метров;

   • ко всем сегментам могут подключаться компьютеры.

При выполнении перечисленных правил можно быть уверенным, что сеть будет работоспособной. Никаких дополнительных расчетов в данном случае не требуется. Считается, что соблюдение данных правил гарантирует допустимую величину задержки сигнала в сети.

На рис. 1 показан пример максимальной конфигурации, удовлетворяющей этим правилам. Здесь максимально возможный путь (диаметр сети) проходит между двумя нижними по рисунку абонентами: он включает в себя пять сегментов (10BASE2, 10BASE5, 10BASE-FL, 10BASE-FL и 10BASE-T) четыре концентратора (репитера) и два трансивера MAU.

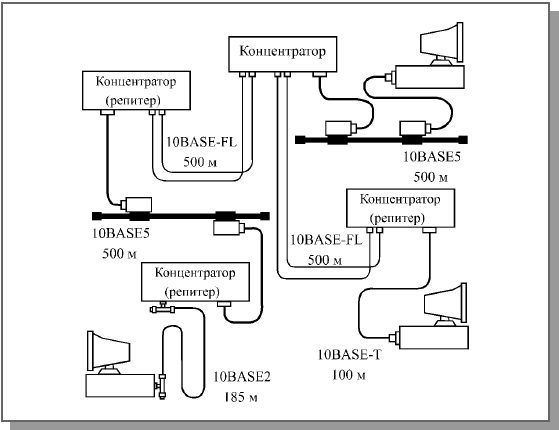

Рис. 1. Пример максимальной конфигурации в соответствии с первой моделью

Расчет по модели 2

Вторая модель, применяемая для оценки конфигурации Ethernet, основана на точном расчете временных характеристик выбранной конфигурации сети. Эта модель иногда позволяет выйти за пределы жестких ограничений модели 1. Применение модели 2 необходимо в том случае, когда размер проектируемой сети близок к максимально допустимому.

В модели 2 используются две системы расчетов:

• первая система предполагает вычисление двойного (кругового) времени прохождения сигнала по сети и сравнение его с максимально допустимой величиной;

• вторая система проверяет допустимость величины получаемого межпакетного временного интервала, межпакетной щели (IPG – InterPacket Gap) в сети.

При этом вычисления в обеих системах расчетов ведутся для наихудшего случая, для пути максимальной длины, то есть для такого пути передаваемого по сети пакета, который требует для своего прохождения максимального времени.

При первой системе расчетов выделяются три типа сегментов:

• начальный сегмент, соответствует началу пути максимальной длины;

• конечный сегмент расположен в конце пути максимальной длины;

• промежуточный сегмент входит в путь максимальной длины, но не является ни начальным, ни конечным.

Промежуточных сегментов в выбранном пути может быть несколько, а начальный и конечный сегменты при разных расчетах могут меняться местами друг с другом. Выделение этих трех типов сегментов позволяет автоматически учитывать задержки сигнала на всех концентраторах, входящих в путь максимальной длины, а также в приемопередающих узлах адаптеров.

Для расчетов используются величины задержек, представленные в таблице 1.

Методика расчета сводится к следующему:

1. В сети выделяется путь максимальной длины. Все дальнейшие расчеты ведутся для него. Если этот путь не очевиден, то рассчитываются все возможные пути, затем на основании этого выбирается путь максимальной длины.

2. Если длина сегмента, входящего в выбранный путь, не максимальна, то рассчитывается двойное (круговое) время прохождения в каждом сегменте выделенного пути по формуле: t_s = L*t_l + t_o, где L – это длина сегмента в метрах (при этом надо учитывать, тип сегмента: начальный, промежуточный или конечный).

3. Если длина сегмента равна максимально допустимой, то из таблицы для него берется величина максимальной задержки t_m.

4. Суммарная величина задержек всех сегментов выделенного пути не должна превышать предельной величины 512 битовых интервалов (51,2 мкс).

5. Затем необходимо проделать те же действия для обратного направления выбранного пути (то есть в данном случае конечный сегмент считается начальным и наоборот). Из-за разных задержек передающих и принимающих узлов концентраторов величины задержек в разных направлениях могут отличаться (но незначительно).

6. Если задержки в обоих случаях не превышают величины 512 битовых интервалов, то сеть считается работоспособной.

В частности, для конфигурации, показанной на рис. 1, путь наибольшей длины – это путь между двумя нижними по рисунку компьютерами. В данном случае это довольно очевидно. Этот путь включает в себя пять сегментов (слева направо): 10BASE2, 10BASE5, 10BASE-FL (два сегмента) и 10BASE-T.

К примеру, можно произвести расчет, считая начальным сегментом 10BASE2, а конечным 10BASE-T:

1. Начальный сегмент 10BASE2 имеет максимально допустимую длину (185 метров), для него следует взять из таблицы величину задержки 30,8.

2. Промежуточный сегмент 10BASE5 также имеет максимально допустимую длину (500 метров), поэтому для него нужно взять из таблицы величину задержки 89,8.

3. Оба промежуточных сегмента 10BASE-FL имеют длину 500 метров, следовательно, задержка каждого из них будет вычисляться по формуле:

500 * 0,100 + 33,5 = 83,5.

1. Конечный сегмент 10BASE-T имеет максимально допустимую длину (100 метров), поэтому величина задержки для него в таблице равняется 176,3.

2. В путь наибольшей длины входят также шесть AUI-кабелей: два из них (в сегменте 10BASE5) показаны на рисунке, а четыре (в двух сегментах 10BASE-FL) не показаны, но в реальности вполне могут присутствовать. Можно считать, что суммарная длина всех этих кабелей равна 200 метрам, то есть четырем максимальным длинам. Тогда задержка на всех AUI-кабелях будет равна:

4 * 5,1 = 20,4

1. В результате суммарная задержка для всех пяти сегментов составит:

30,8 + 89,8 + 83,5 + 83,5 + 176,3 + 20,4 = 484,3

что меньше, чем предельно допустимая величина 512, то есть сеть работоспособна.

Теперь можно рассчитать суммарную задержку для того же пути, но в обратном направлении. При этом начальным сегментом будет 10BASE-T, а конечным – 10BASE2. В результате в конечной сумме изменятся только два слагаемых (промежуточные сегменты остаются промежуточными). Для начального сегмента 10BASE-T максимальной длины задержка составит 26,6 битовых интервалов, а для конечного сегмента 10BASE2 максимальной длины задержка составит 188,5 битовых интервалов. Суммарная задержка будет равняться:

26,6 + 83,5 + 83,5 + 89,8 + 188,5 + 20,4 = 492,3

что опять же меньше 512. Работоспособность сети подтверждена.

Однако для того, чтобы сделать окончательный вывод о работоспособности сети, расчета двойного времени прохождения, в соответствии со стандартом, еще не достаточно.

Второй расчет, применяемый в модели 2, проверяет соответствие стандарту величины межпакетного интервала (IPG). Эта величина изначально не должна быть меньше, чем 96 битовых интервалов (9,6 мкс), то есть только через 9,6 мкс после освобождения сети абоненты могут начать свою передачу (см. Лекция 10 "Метод управления обменом CSMA/CD"). Однако при прохождении пакетов (кадров) через репитеры и концентраторы межпакетный интервал может сокращаться, вследствие чего два пакета могут в конце концов восприниматься абонентами как один. Допустимое сокращение IPG определено стандартом в 49 битовых интервалов (4,9 мкс).

Для вычислений здесь так же, как и в предыдущем случае, используются понятия начального и промежуточного сегментов. Конечный сегмент не вносит вклада в сокращение межпакетного интервала, так как пакет доходит по нему до принимающего компьютера без прохождения репитеров и концентраторов.
