Московский институт радиотехники, электроники и автоматики
(технический университет)
Лабораторная работа № 4а
«Щелевые антенны»
по курсу:
«Антенны и устройства СВЧ»
Москва 2005
Цель работы:
1. Ознакомление с волноводно-щелевыми антеннами
2. Исследование диаграммы направленности многощелевых волноводных антенн резонансного и нерезонансного типов.
1. Результаты расчетов
Вариант 8
1)

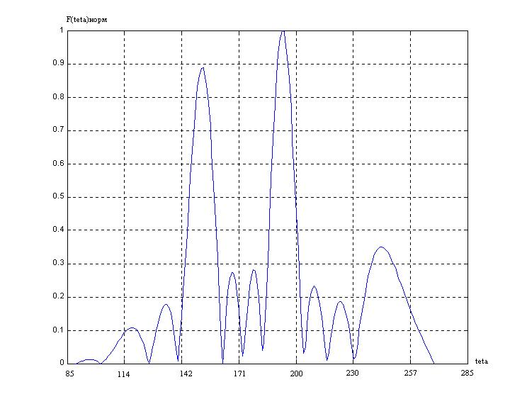

Нормированная диаграмма направленности резонансной волноводно-щелевой антенны
| θ, гр | 90 | 96 | 101 | 107 | 113 | 119 | 125 | 131 | 137 | 143 | 149 | 155 | 161 | 167 | 173 | 179 |
| F(θ)норм | 0 | 0.01 | 0 | 0.04 | 0.09 | 0.11 | 0.02 | 0.14 | 0.15 | 0.23 | 0.80 | 0.86 | 0.22 | 0.29 | 0 | 0.29 |
| θ, гр | 185 | 191 | 197 | 203 | 209 | 215 | 221 | 227 | 233 | 239 | 245 | 251 | 257 | 263 | 269 |
| F(θ)норм | 0.28 | 1.00 | 0.81 | 0.06 | 0.24 | 0.01 | 0.19 | 0.08 | 0.18 | 0.35 | 0.36 | 0.27 | 0.17 | 0.08 | 0 |

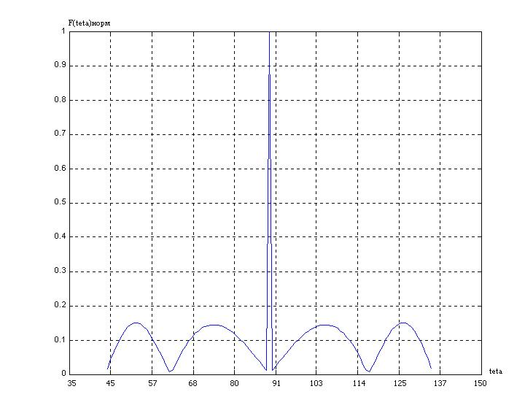

2) Нормированная диаграмма направленности нерезонансной волноводно-щ
елевой антенны
| θ, гр | 44.8 | 49.2 | 53.7 | 58.2 | 62.7 | 67.2 | 71.6 | 76.1 | 80.6 | 85.1 | 89.5 | 94 | 98.5 | 103 | 107 |
| F(θ)норм | 0.02 | 0.12 | 0.15 | 0.09 | 0.01 | 0.10 | 0.14 | 0.14 | 0.11 | 0.06 | 1 | 0.06 | 0.11 | 0.14 | 0.14 |
| θ, гр | 112 | 116 | 121 | 125 | 130 | 134 |
| F(θ)норм | 0.10 | 0.01 | 0.09 | 0.15 | 0.12 | 0.02 |
2. Результаты экспериментального исследования
1) Короткая резонансная антенна
Частота – f = 9000 МГц
2) Длинная резонансная антенна
Частота – f = 9000 МГц
3) Нерезонансная антенна
а) Частота – f = 9000 МГц
б) Частота – f = 9500 МГц
в) Частота – f = 8500 МГц
3. Выводы
При сопоставлении результатов расчета и экспериментальных данных можно сделать вывод, что они не намного отличаются друг от друга и все эти отличия могут быть обусловлены погрешностью измерений и разницей между параметрами антенн, заданными в для расчета, и на лабораторном стенде.
