Вопросы к защите лабораторной работы №4
«Исследование узкополосных цепей»
-
Понятие узкополосной цепи и ее низкочастотного эквивалента. Анализ прохождения радиоимпульсов через узкополосную цепь.
-
Схема и основные характеристики резонансного усилителя. Низкочастотный эквивалент резонансного усилителя.
-
Принципиальная схема лабораторного макета. Резистивный аналоговый сумматор сигналов.
-
Прохождение прямоугольного радиоимпульса через резонансный усилитель. Виды искажений прямоугольного радиоимпульса.
-
Прохождение амплитудно-модулированных сигналов через узкополосные цепи. Виды искажений. Зависимость коэффициента модуляции АМ сигнала на выходе резонансного усилителя от частоты модулирующего сигнала.
-
Прохождение частотно-модулированных сигналов через узкополосные цепи. Виды искажений. Преобразование частотной модуляции в амплитудную.
Задачи
-
Резонансный усилитель имеет комплексную частотную характеристику
где - резонансное значение КЧХ;
- расстройка входного гармонического сигнала от резонансной частоты;
- резонансная частота LC – параллельного колебательного контура усилителя.
И постоянную времени
На вход рассматриваемого резонансного усилителя подается прямоугольный радиоимпульс с несущей частотой и длительностью
. Семейство огибающих выходного радиоимпульса для
и
показано на рис.1. Параметром семейства является обобщенная расстройка несущей частоты от резонансной, при этом
.
В таблице 1 приведены исходные данные для каждого варианта. В задаче требуется построить временную диаграмму выходного радиоимпульса для и
для заданного варианта.

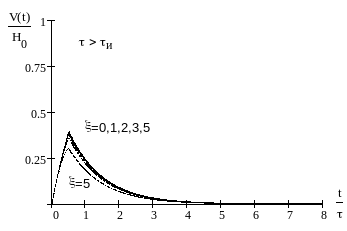

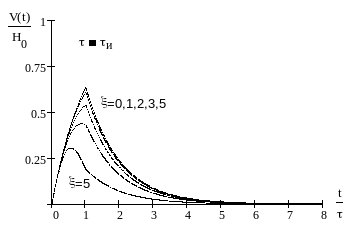

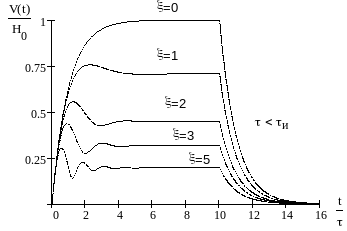

Рис.1. Огибающая выходного радиоимпульса
Табл.1.
№ | 1 | 2 | 3 | 4 | 5 |
f0, кГц | 1000 | 1005 | 1010 | 1015 | 1025 |
QЭ | 100 | 100 | 100 | 100 | 100 |
№ | 6 | 7 | 8 | 9 | 10 |
f0, кГц | 1000 | 1002,5 | 1005 | 1007,5 | 1012,5 |
QЭ | 200 | 200 | 200 | 200 | 200 |
№ | 11 | 12 | 13 | 14 | 15 |
f0, кГц | 1000 | 1002 | 1004 | 1006 | 1010 |
QЭ | 250 | 250 | 250 | 250 | 250 |
№ | 16 | 17 | 18 | 19 | 20 |
f0, кГц | 1000 | 1001,25 | 1002,5 | 1003,75 | 1006,25 |
QЭ | 400 | 400 | 400 | 400 | 400 |
-
На вход резонансного усилителя из задачи 1 воздействует двухтональный амплитудно-модулированный сигнал
несущая частота которого равна резонансной частоте усилителя ;
,
. Эквивалентная добротность колебательного контура и частоты модуляции даны в табл.2. в соответствии с вариантами.
Зависимость коэффициента модуляции на выходе от обобщенной расстройки частоты модуляции для случая однотональной модуляции показана на рис.2.; . Требуется построить амплитудный спектр сигнала на выходе.
Табл.2.
№ | 1 | 2 | 3 | 4 | 5 |
F1, кГц | 1,25 | 2,5 | 3.75 | 1.25 | 2,5 |
F2, кГц | 2,5 | 3,75 | 6,25 | 3,75 | 6,25 |
QЭ | 400 | 400 | 400 | 400 | 400 |
№ | 6 | 7 | 8 | 9 | 10 |
F1, кГц | 2 | 4 | 6 | 4 | 2 |
F2, кГц | 4 | 6 | 10 | 10 | 6 |
QЭ | 250 | 250 | 250 | 250 | 250 |
№ | 11 | 12 | 13 | 14 | 15 |
F1, кГц | 2,5 | 5 | 7,5 | 2,5 | 5 |
F2, кГц | 5 | 7,5 | 12,5 | 7,5 | 12,5 |
QЭ | 200 | 200 | 200 | 200 | 200 |
№ | 16 | 17 | 18 | 19 | 20 |
F1, кГц | 5 | 10 | 15 | 10 | 5 |
F2, кГц | 10 | 15 | 25 | 25 | 15 |
QЭ | 100 | 100 | 100 | 100 | 100 |

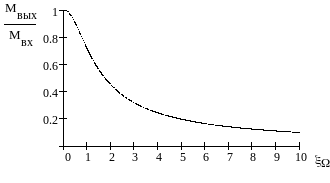

Рис.2 Зависимость коэффициента модуляции на выходе от расстройки модулирующей частоты
