МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТОНКИХ ХИМИЧЕСКИХ ТЕХНОЛОГИЙ ИМЕНИ М. В. ЛОМОНОСОВА
Кафедра Процессов и Аппаратов
Химической Технологии
Расчет центробежного насоса
(Вариант 8)
Выполнила:
студент группы МТ-31 Петрова П. Р.
Проверил:
Морозов Роман Вадимович
МОСКВА 2014
Исходные данные:
| жидкость | Р1, атм | Р2, атм | l, м | d, мм | Hr, м | to, oC | nk | nc | np | nB |
| вода | 1,5 | 1,5 | 90 | 200 | 15 | 20 | 4 | 1 | 1 | 2 |
| Напор Н, м | 20 | 26 | 25 | 22 | 16 |
| Расход υ, м3/с | 0 | 0,06 | 0,1 | 0,15 | 0,2 |
Справочные данные:
ξколена = 1,2 ([1], табл XIII)
ξсужения = 0,25 ([1], табл XIII)
([1], табл XIII)
([1], табл XIII)
([1], табл VI)
([1], табл VI)
| υ, м3/с | W | Re | λ | hП, м | HC, м | Н, м |
| 0 | 0 | 0 | 0 | 0 | 1,0 | 20 |
| 0,06 | 1,91 | 742000 | 0,0184 | 1,37 | 2,37 | 26 |
| 0,1 | 3,18 | 1240000 | 0,0170 | 3,80 | 4,80 | 25 |
| 0,15 | 4,77 | 1860000 | 0,0159 | 8,54 | 9,54 | 22 |
| 0,2 | 6,37 | 2470000 | 0,0152 | 15,17 | 16,17 | 16 |

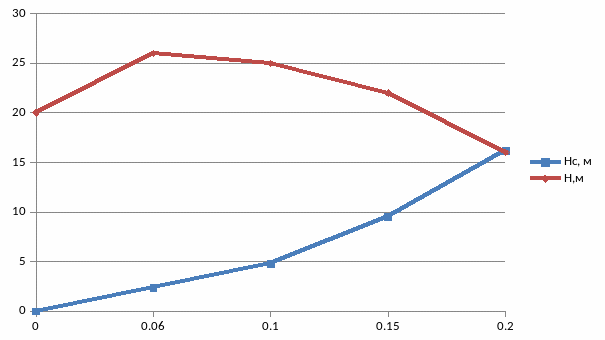

Рабочая точка насоса: Н = 16,1 м, υ = 0,199 м3/с
Потребляемая мощность насоса:
Определяем предельную геометрическую высоту всасывания:
([1], табл XXXVIII)
Список использованной литературы:
1) Павлов К.Ф., Романков П.Г., Носков А.А. "Примеры и задачи по курсу процессов и аппаратов химической технологии" Ленинград. "Химия" Ленинградское отделение, 1981
