Министерство высшего специального образования.
Московский Институт радиотехники,
электроники и автоматики ТУ.
Лабораторная работа.
По схемотехнике.
Изучение счетчиков.
Факультет ВАВТ
Группа ВТ-2-99
Ст.б. № С-991123
Выполнил Смирнов Г.О.
Москва 2003 год.
Лабораторная работа №1.
Задание.
Сравнить счётчики с последовательным и параллельным переносом.
Последовательный перенос
Быстродействие сильно зависит от кол-ва включенных триггеров (времени переключения каждого триггера (tтр – задержка переключения одного триггера)
Следовательно, время установки кода в счетчике Туст max=n*tтр , n – кол-во триггеров), т.к. сигнал Х проходит последовательно все триггера.
При переключении каждого триггера появляются импульсы ошибки, что приводит к ложному срабатыванию последующего триггера.
Параллельный перенос
Быстродействие не зависит от кол-ва триггеров ( Туст max=tтр ), т.к. входной сигнал Х поступает на все входы одновременно.
Лабораторная работа №2.
Вариант №25.
Задание.
-
Изучить принципы построения синхронных счётчиков с произвольным порядком и модулем счёта.

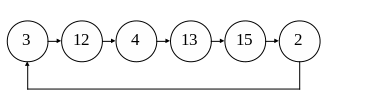

2. Синтезировать цифровое устройство на JK триггерах, состояния которого изменялись бы со следующим графом переходов:
синтезировать (разработать) электрическую функциональную схему счётчика.
3. На основе разработанной схемы счётчика построить временную диаграмму работы схемы.
Таблица истинности счётчика.
| Сос- | Состояние разрядов счётчика в момент t | Состояние разрядов счётчика в момент t+ | ||||||
| тояние |
|
|
|
|
|
|
|
|
| счётчика | Q4 | Q3 | Q2 | Q1 | Q4+ | Q3+ | Q2+ | Q1+ |
| 3 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 |
| 12 | 1 | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
| 4 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 13 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 15 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| 2 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 |
Карты Карно для функций Q1+ ÷ Q4+:
Х - запрещённые кодовые комбинации.
Таблица возбуждения для всех входов триггеров.
|
| Предедущее состояние | Знач. Входов триггеров для уст. В след. Сост. | ||||||||||
|
| Q4 | Q3 | Q2 | Q1 | J4 | K4 | J3 | K3 | J2 | K2 | J1 | K1 |
| 3 | 0 | 0 | 1 | 1 | 1 | X | 0 | X | X | 1 | X | 1 |
| 12 | 1 | 1 | 0 | 0 | X | 1 | X | 0 | 0 | X | 0 | X |
| 4 | 0 | 1 | 0 | 0 | 1 | X | X | 0 | 0 | X | 1 | X |
| 13 | 1 | 1 | 0 | 1 | X | 0 | X | 0 | 1 | X | X | 0 |
| 15 | 1 | 1 | 1 | 1 | X | 1 | X | 1 | X | 0 | X | 1 |
| 2 | 0 | 0 | 1 | 0 | 0 | X | 0 | X | X | 0 | 1 | X |
Х - состояние входа безразлично.
Карты Карно.
Электрическая функциональная схема.
Временная диаграмма работы схемы.
