РАЗРАБОТКА УПРАВЛЯЮЩИХ АВТОМАТОВ
Управляющие сигналы
y1 - управление входом А MX: 0 - запись РАозу из СЧАК
1 - запись РАозу из УС
y2 - чтение РК из Рсозу и вычисление продвинутого адреса
y3 - вычитание единицы из УС
y4 - запись в РОН, очистка триггера Т2
y5 - запись в триггер Т3
y6 - запись в триггер Т1
y7 - останов
y8 - запись в регистр РАОзу
Осведомительные сигналы
x1 – был ли выход за пределы ОЗУ при вычислении продвинутого адреса
x2 – стек пуст
х3 – готовы ли данные из ОЗУ
Таблица управляющих сигналов
| y1 | y2 | y3 | y4 | y5 | y6 | y7 | y8 | |
| m1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | |
| m2 | 1 | 0 | 0 | 0 | 0 | |||
| m3 | 0 | 1 | 0 | 0 | 0 | |||
| m4 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | |
| m5 | 0 | 0 | 1 | 0 | 0 | 0 | ||
| m6 | 0 | 0 | 1 | 0 | 0 | |||
| m7 | 0 | 0 | 0 | 1 | 0 | |||
| m8 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
Можно объединить сигналы у1 и у4. На место сигнала у4 поместим сигнал у8 :
| y1 | y2 | y3 | y4 | y5 | y6 | y7 | |
| m1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| m2 | 1 | 0 | 0 | 0 | 0 | ||
| m3 | 0 | 1 | 0 | 0 | 0 | ||
| m4 | 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| m5 | 1 | 0 | 0 | 0 | 0 | 0 | |
| m6 | 0 | 0 | 1 | 0 | 0 | ||
| m7 | 0 | 0 | 0 | 1 | 0 | ||
| m8 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
Окончательный список управляющих сигналов :
Управляющие сигналы
y1 - управление входом А MX: 0 - запись РАозу из СЧАК
1 - запись РАозу из УС
- запись в РОН, очистка триггера Т2
y2 - чтение РК из Рсозу и вычисление продвинутого адреса
y3 - вычитание единицы из УС
y4 - запись в регистр РАОзу
y5 - запись в триггер Т3
y6 - запись в триггер Т1
y7 - останов

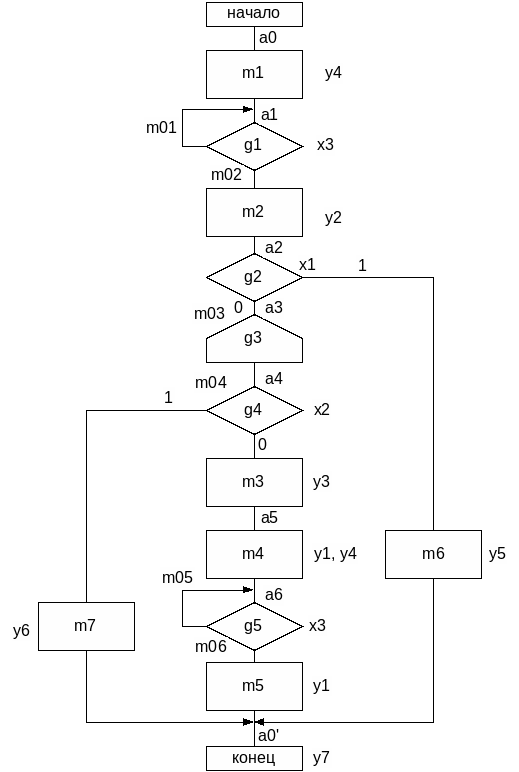

Граф в закодированной форме
РАЗРАБОТКА УПРАВЛЯЮЩЕГО АВТОМАТА МИЛИ
Таблица переходов автомата Мили
| Q → Q+ | Q3 - Q1 | Q3+ - Q1+ | Xn | Yn | D3+ - D1+ |
| a0 a1 | 000 | 001 | 1 | y4 | 001 |
| a1 a1 | 001 | 001 | ^x3 | - | 001 |
| a1 a2 | 001 | 010 | x3 | y2 | 010 |
| a2 a0’ | 010 | 111 | x1 | y5 | 111 |
| a2 a3 | 010 | 011 | ^x1 | - | 011 |
| a3 a4 | 011 | 100 | 1 | - | 100 |
| a4 a0’ | 100 | 111 | x2 | y6 | 111 |
| a4 a5 | 100 | 101 | ^x2 | y3 | 101 |
| a5 a6 | 101 | 110 | 1 | y1,у4 | 110 |
| a6 a6 | 110 | 110 | ^x3 | - | 110 |
| a6 a0’ | 110 | 111 | x3 | y1 | 111 |
| a0’ a0 | 111 | 000 | 1 | y7 | 000 |
y1 = a5 v (a6 & x3)
y2 = a1 & x3
y3 = a4 & ^x2
y4 = a0 v a5
y5 = a2 & x1
y6 = a4 & x2
y7 = a0’
D3 = (a2 & x1) v a3 v (a4 & x2) v (a4 & ^x2) v a5 v (a6 & x3) v (a6 & ^x3) =
= y5 v a3 v a4 v a5 v a6
D2 = (a1 & x3) v (a2 & x1) v (a2 & ^x1) v (a4 & x2) v a5 v (a6 & x3) v (a6 & ^x3) =
= y2 v y6 v a2 v a5 v a6
D1 = (a0 & ^y1) v (a1 & ^x3) v (a2 & x1) v (a2 & ^x1) v (a4 & x2) v (a4 & ^x2) v (a6 & x3) = (a0 & ^y1) v (a1 & ^x3) v a2 v a4 v y4

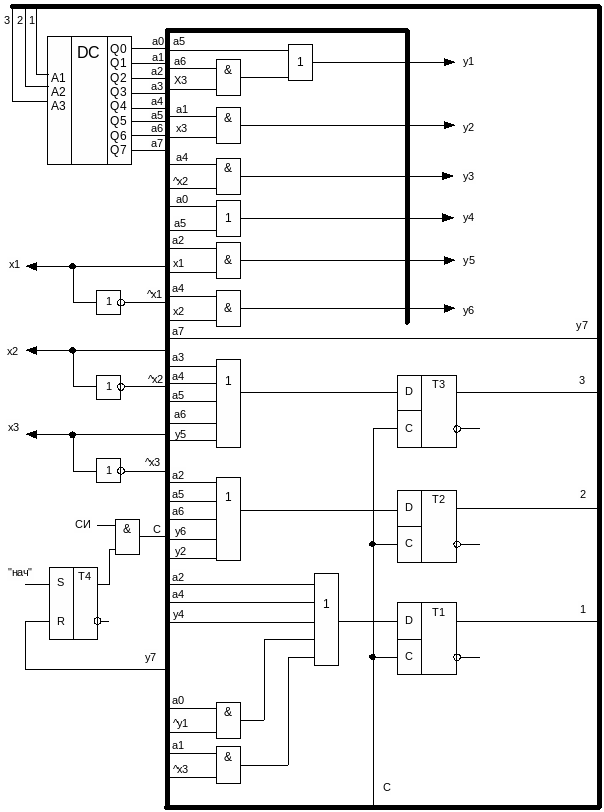

Функциональная схема
