Разработка управляющего автомата
Управляющие и осведомительные сигналы
Управляющие сигналы:
у1 – выборка РА Озу из СЧАК
у2 – чтение команды в РС ОЗУ и запись ее в РК
у3 – чтение значения Ri в РОН и запись его в Р1ИАЛУ
у4 – чтение значения Rd в РОН и запись его в Р2ИАЛУ, чтение значения Rimax в РОН
у5 –сложене Р1 и Р2
у6 –запись результата сложения из РРИАЛУ в Кш
у7-запись в СЧАК значения R
y8 – увеличение СЧАК на K
y9 – останов
Осведомительные сигналы:
х2 – условие переполнения (1)
x3 – условие перехода (1)
х4 – готовность данных в ОЗУ
Управляющий автомат с жесткой логикой (автомат Мили)

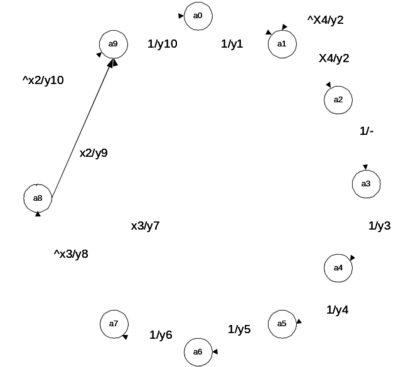

Граф переходов
Таблица переходов
|
|
|
|
|
|
|
|
| a0 | a1 | 0000 | 0001 | 1 | y1 | 0001 |
| a1 | a1 | 0001 | 0001 | ^x4 | - | 0001 |
| a1 | a2 | 0001 | 0010 | x4 | y2 | 0010 |
| a2 | a3 | 0010 | 1011 | 1 | - | 0011 |
| a3 | a4 | 0011 | 0100 | 1 | y3 | 0100 |
| a4 | a5 | 0100 | 0101 | 1 | y4 | 0101 |
| a5 | a6 | 0101 | 0110 | 1 | y5 | 0110 |
| a6 | a7 | 0110 | 0111 | 1 | y6 | 0111 |
| a7 | a8 | 0111 | 1000 | ^x3 | y8 | 1000 |
| a7 | a9 | 0111 | 1001 | x3 | y7 | 1001 |
| a8 | a9 | 1000 | 1001 | ^x2 | y10 | 1001 |
| a8 | a9 | 1000 | 1001 | x2 | y9 | 1001 |
| a9 | a0 | 1001 | 0000 | 1 | y10 | 0000 |
y1=a0
y2=a1&x4
y3=a3
y4=a4
y5=a5
y6=a6
y7=a7&x3
y8=a7&^x3
y9=(a8&x2) V a6
y10=(a8&^x2)V a9
D4=a8 v a6 v a7 v a9
D3=a3 v a4 v a5 v a6
D2=(a1&x4) v a1 v a4 v a5 v a6
D1=a0 v (a1&^x4) v a2 v a4 v (a6v a8 v (a7&x3) v a9
