Наблюдение ведется непрерывно. При наличии на посту технических средств опознавания и

обозначения соответствующие сигналы подаются исходя из полученной задачи от командира

(начальника), выставившего пост.

186

ПРИЛОЖЕНИЕ 25

ФОРТИФИКАЦИОННЫЕ СООРУЖЕНИЯ

187

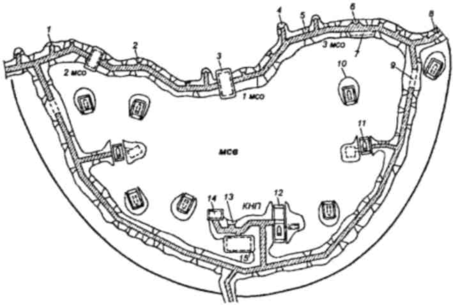

Рис. 1. Фортификационное оборудование опорного пункта мотострелкового взвода первого эшелона роты (вариант):

I - вынесенная ячейка для гранатомета; 2 - примкнутая стрелковая ячейка; 3 - блиндаж (перекрытая щель); 4 -
вынесенная ячейка для пулемета; 5 - бойница для гранатомета; 6 - площадка для пулемета; 7 - противоосколочная
подбрустверная ниша; 8 - бойница; 9 - перекрытый участок хода сообщения; 10 - окоп для БМП на огневой позиции;

II - укрытие для БМП с блиндажом (перекрытой щелью); 12 - окоп-укрытие для БМП с перекрытой щелью; 13 -

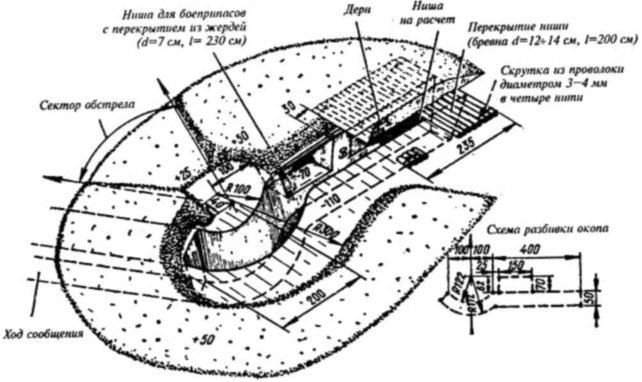

открытая ячейка для наблюдения; 14 - сооружение для наблюдения с противоосколочным козырьком; 15 - блиндаж

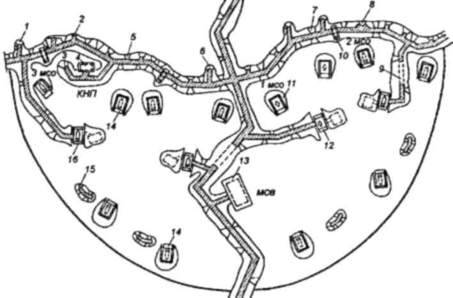

Рис. 2. Фортификационное оборудование опорного пункта мотострелкового взвода второго эшелона роты (вариант): 1 - вынесенная ячейка для пулемета; 2 - примкнутая стрелковая ячейка; 3 - открытая ячейка для наблюдения; 4 -сооружение для наблюдения с противоосколочным козырьком; 5 - бойница; 6 - вынесенная ячейка для гранатомета; 7 - бойница для гранатомета; 8 - площадка для пулемета; 9 - перекрытый участок хода сообщения; 10 - перекрытая щель; 11 - окоп для танка на огневой позиции; 12 - укрытие для танка с блиндажом (перекрытой щелью); 13 -блиндаж; 14 - окоп для БМП на огневой позиции; 15 - окоп для двух стрелков; 16 - укрытие для БМП с блиндажом (перекрытой щелью)

188

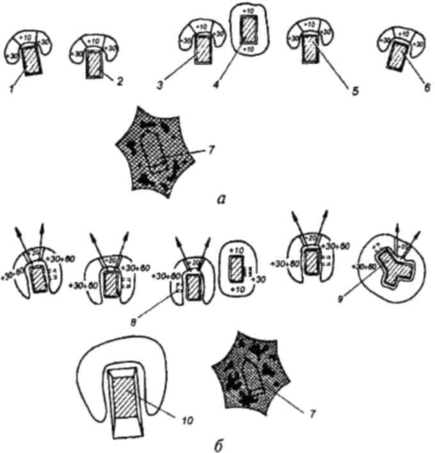

Рис. 3 (начало). Последовательность фортификационного оборудования боевой позиции мотострелкового отделения (вариант): а - устройство одиночных окопов для стрельбы лежа, маскировка БМП (БТР); б - углубление окопов для стрельбы до 1,1 м, устройство ниш для личного состава, окопа для стрельбы из пулемета, начало отрывки окопа для БМП (БТР) на основной огневой позиции; 1 - окоп для стрельбы из автомата (старший стрелок); 2 - окоп для стрельбы из автомата (стрелок); 3 - окоп для стрельбы из автомата (стрелок-помощник гранатометчика); 4 - окоп для гранатометчика; 5 - окоп для стрельбы из автомата (командир мотострелкового отделения); 6 - окоп для стрельбы из пулемета; 7 - БМП (БТР) замаскированная; 8 - ниша на одного человека; 9 - окоп для стрельбы из пулемета стоя; 10 - окоп для БМП (БТР) на основной огневой позиции в стадии отрывки

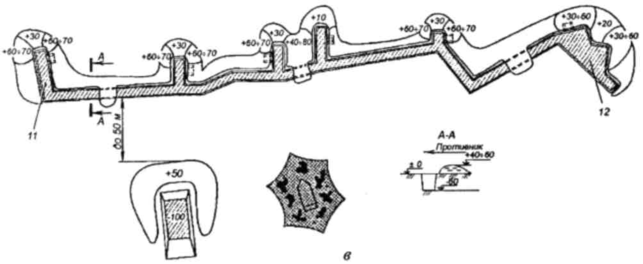

Рис. 3 (продолжение). Последовательность фортификационного оборудования боевой позиции

мотострелкового отделения (вариант): в - соединение одиночных окопов траншеей глубиной 0,6 м в окоп на отделение, устройство перекрытых участков траншеи, окончание отрывки окопа для БМП (БТР) на основной огневой позиции; 11 - вынесенная ячейка для стрельбы; 12 - площадка для пулемета

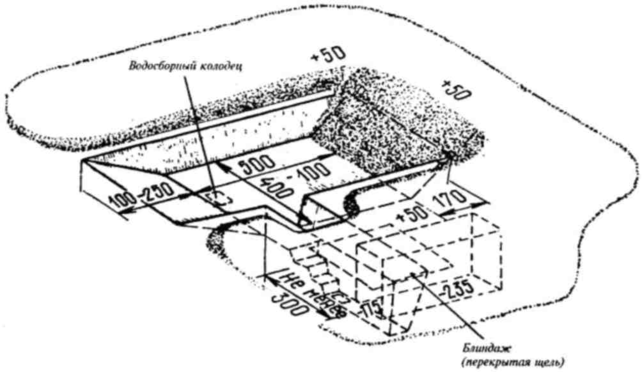

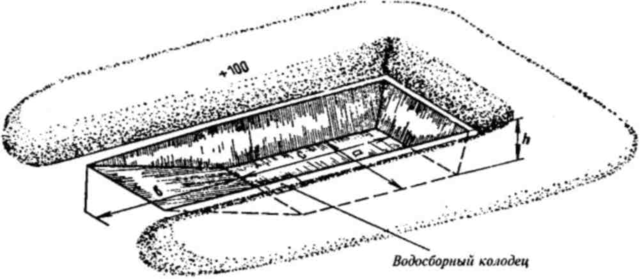

189

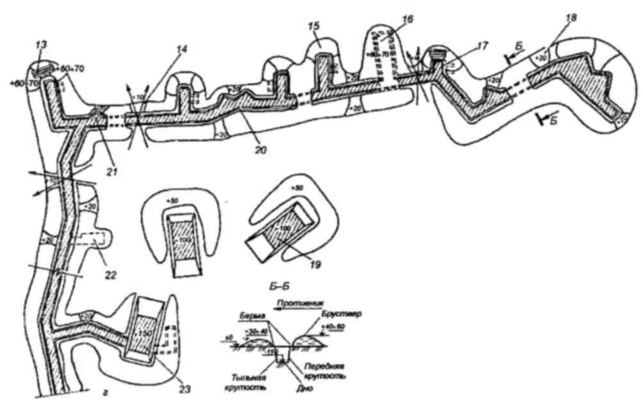

Рис. 3. (окончание). Последовательность фортификационного оборудования боевой позиции

мотострелкового отделения (вариант): г - углубление траншеи до 1,1 м, устройство запасных бойниц и площадки для пулемета, примкнутых ячеек, перекрытых бойниц, блиндажей (перекрытых щелей), ниш для боеприпасов, отрывка окопов для БМП (БТР) на запасных огневых позициях, отрывка хода сообщения к КНП взвода и далее в тыл, маскировка, отрывка укрытия для БМП (БТР) и хода сообщения к нему, фортификационное совершенствование боевой позиции; 13 - перекрытая бойница; 14 - бойница для гранатомета; 15 - вынесенная ячейка для гранатомета; 16 - перекрытая щель (блиндаж); 17 -примкнутая ячейка для фронтального огня; 18 - бойница для фронтального огня; 19 - окоп для БМП (БТР) на запасной огневой позиции; 20 - запасная пулеметная площадка; 21 - примкнутая ячейка для флангового огня; 22 - отхожее место; 23 - укрытие для БМП (БТР) с перекрытой щелью (блиндажом)

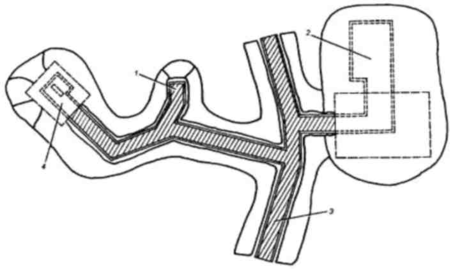

Рис. 4. Фортификационное оборудование КНП

мотострелкового взвода (вариант):

1 - открытая ячейка для наблюдения; 2 - блиндаж; 3 - ход сообщения; 4 - сооружения для наблюдения с

противоосколочным покрытием

190

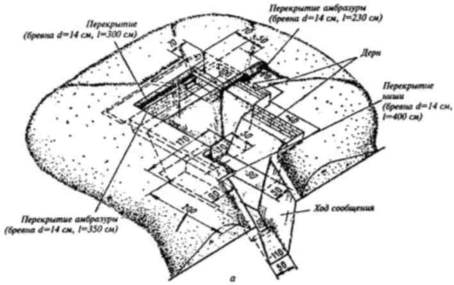

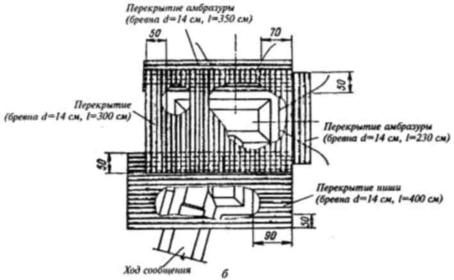

Рис. 5. Сооружение для наблюдения командира взвода

с противоосколочным покрытием:

а - общий вид; б - план раскладки элементов покрытия и амбразур

191

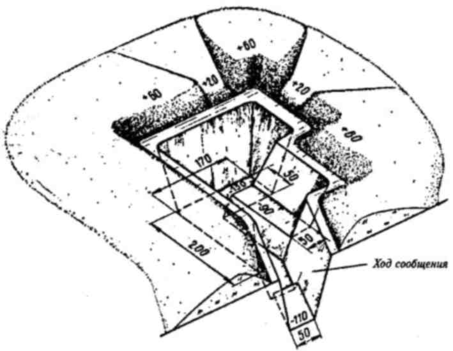

Рис. 6. Открытое сооружение для наблюдения командира взвода

Рис. 7. Окоп для стрельбы лежа

192

Рис. 8. Окоп для стрельбы из автомата стоя

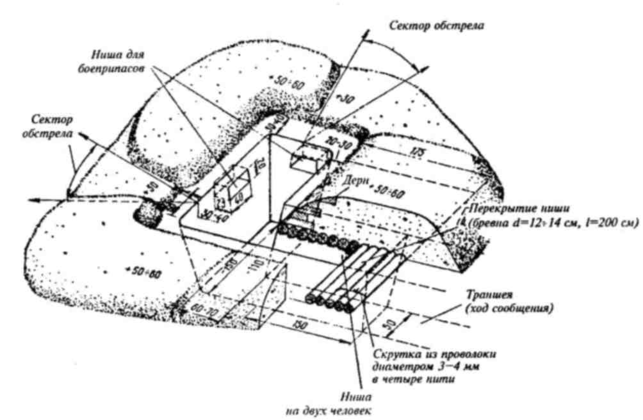

Рис. 9. Окоп для двух стрелков

193

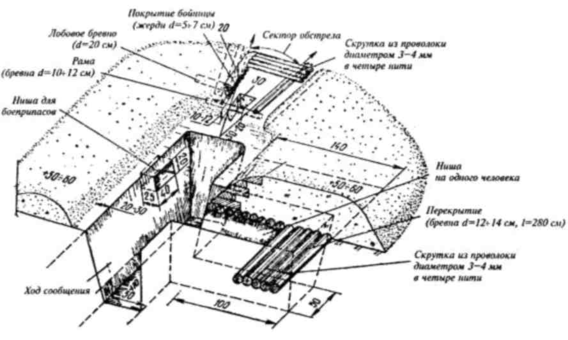

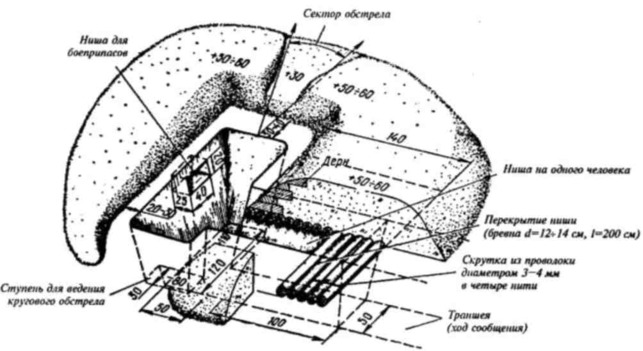

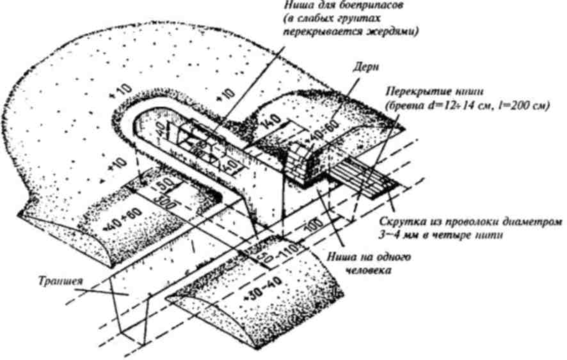

Рис. 10. Вынесенная ячейка для стрелка с нишей и перекрытой бойницей

Контур козырька

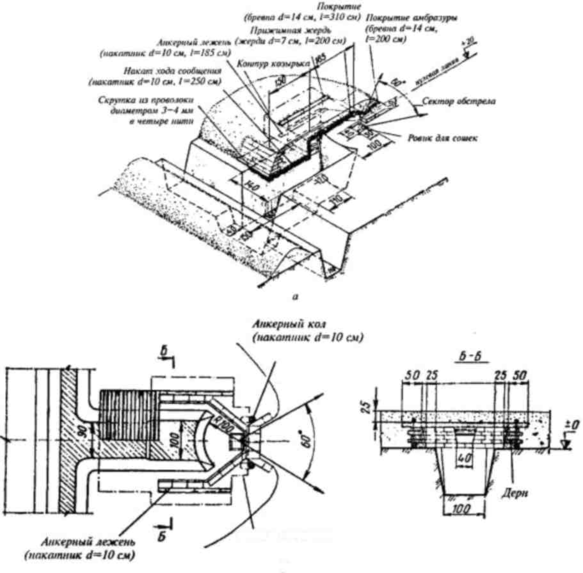

б Рис. 11. Окоп с противоосколочным покрытием для стрельбы из пулемета: а - общий вид; 6 - план, разрез Б-Б

194

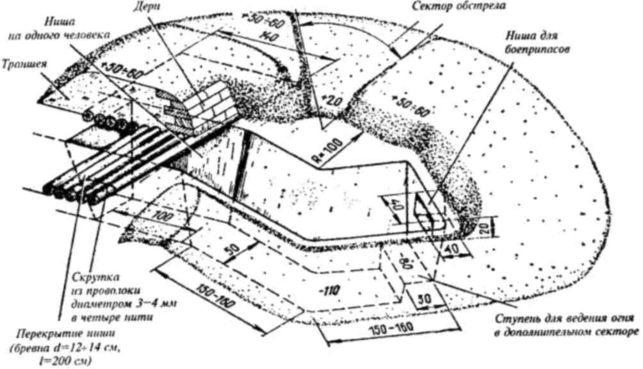

Рис. 12. Окоп для стрельбы из пулемета стоя

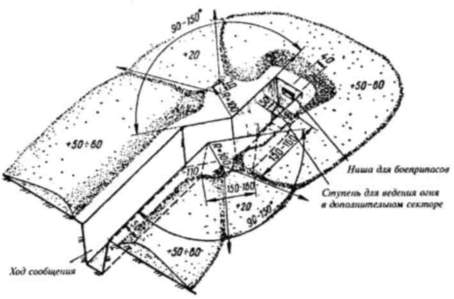

Рис. 13. Вынесенная ячейка с площадками для стрельбы из пулемета

(вариант)

195

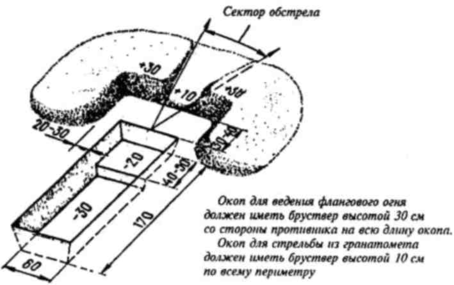

Рис. 14. Окоп для ручного противотанкового гранатомета

Рис. 15. Окоп для гранатомета АГС-17

196

Ход сообщения

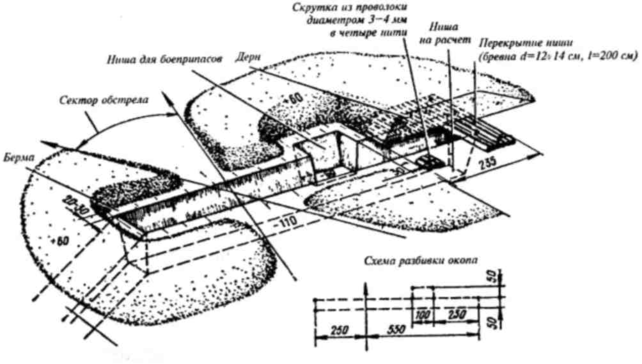

Рис. 16. Окоп для станкового противотанкового гранатомета СПГ-9М

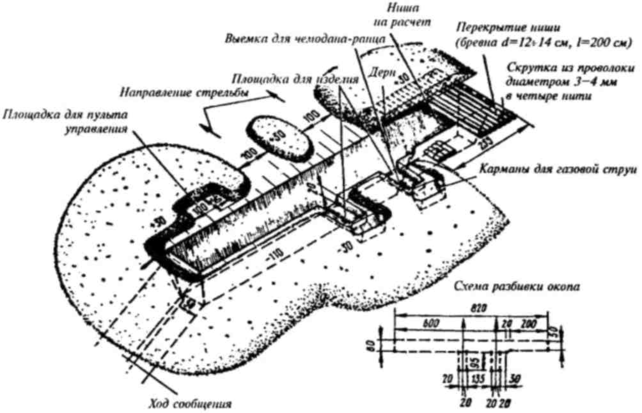

Рис. 17. Окоп для изделия 9К11

197

Рис. 18. Окоп для изделия 9К111 (9К115)

Рис. 19. Окоп для боевой машины пехоты с круговым обстрелом

198

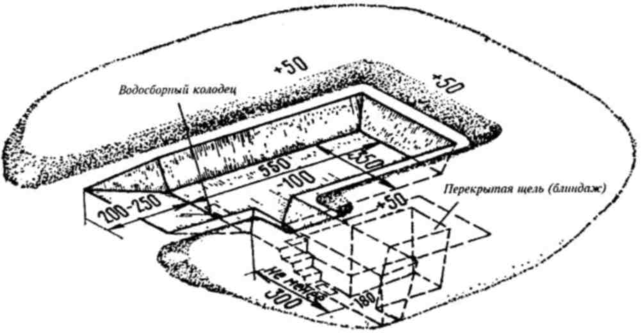

Рис. 20. Окоп для бронетранспортера

Рис. 21. Окоп для танка с круговым обстрелом

199

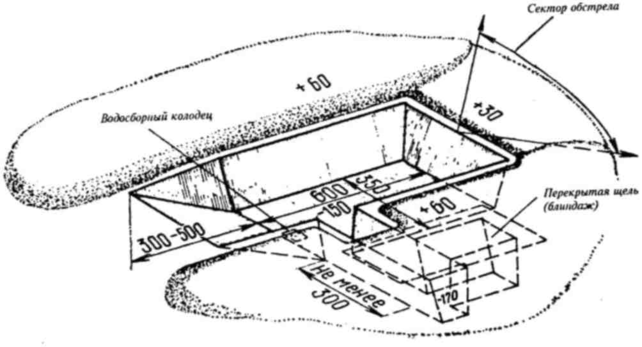

Рис. 22. Укрытие для боевой машины пехоты (бронетранспортера) Размеры укрытия: а = 3,5 м; b = 4,5 м; с = 6 м; h - 1,5 м.

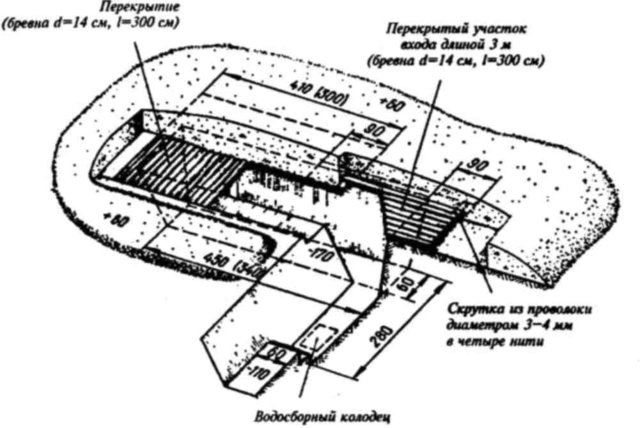

Рис. 23. Перекрытая щель на отделение (расчет, экипаж)

200

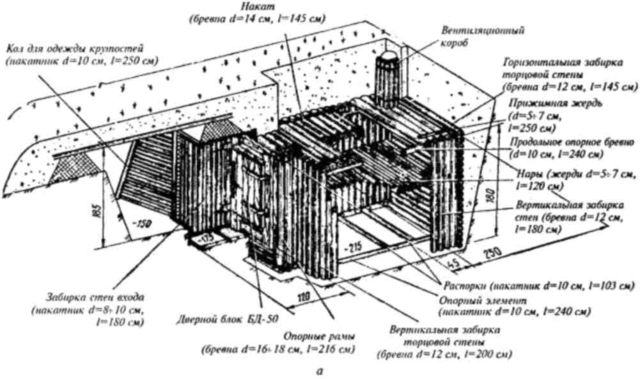

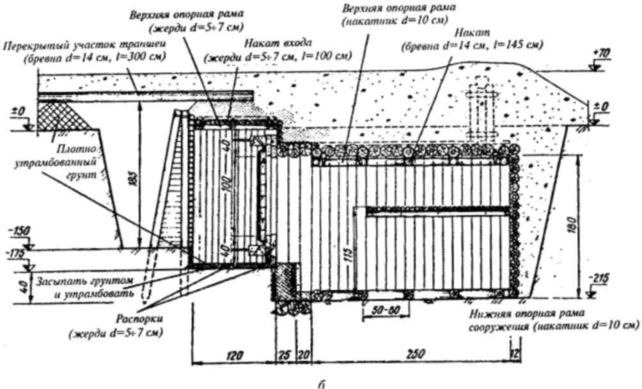

Рис. 24. Блиндаж безврубочной конструкции: а - общий вид; б - продольный разрез

201

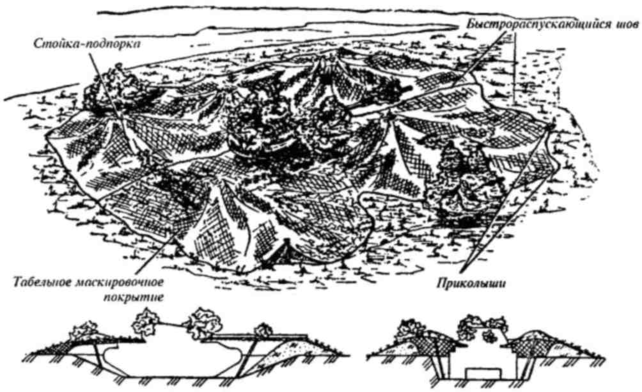

Рис. 25. Маскировка боевой техники в окопе под фон местности (вариант)

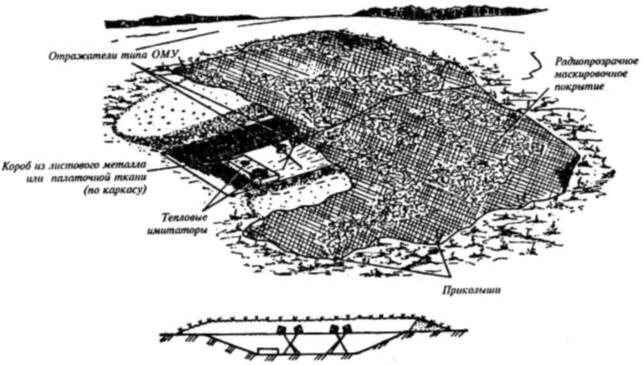

Рис. 26. Имитация техники в укрытии (окопе) с применением маскировочных средств
