ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования
“Московский государственный институт
радиотехники, электроники и автоматики

(технический университет)”

ЛАБОРАТОРНАЯ РАБОТА №3

Предмет: Схемотехника ЭВМ

Выполнила: студентка группы

ВССУ-8н-06 Мордвинцева М.В.

Москва 2008

Лабораторная работа №3

Тема: Моделирование цифровых схем с использованием параметрических элементов

Цель работы:

Приобретение навыков использования параметрических элементов (LPM function) в САПР MAX+PLUS II, экспериментальное исследование счетчиков и регистров, построенных на их основе.

ЗАДАНИЕ: Счетчик

Реализация проекта на параметрических элементах.

Создаем новый файл графического редактора и сохраняем его под определенным именем lab_3 в предварительно созданном каталоге \max2work\lab_3. Двойным щелчком правой кнопки мыши открываем меню ввода символов (Enter Symbol), выбираем библиотеку mega_lpm и в ней выбираем lpm_counter. После нажатия кнопки OK появляется окно (Edit Ports/Parameters) редактирования параметров и входов/выходов счетчика. Выбрав необходимые входы/выходы счетчика в поле Ports и задав разрядность LPM_WIDTH (4) и направление счета LPM_DIRECTION (UP) в поле Parameters, нажимаем кнопку OK.

Далее располагаем входные и выходные выводы схемы проекта. Когда схема создана, делаем проверку на предмет наличия ошибок ввода схемы, для чего запускаем компилятор.

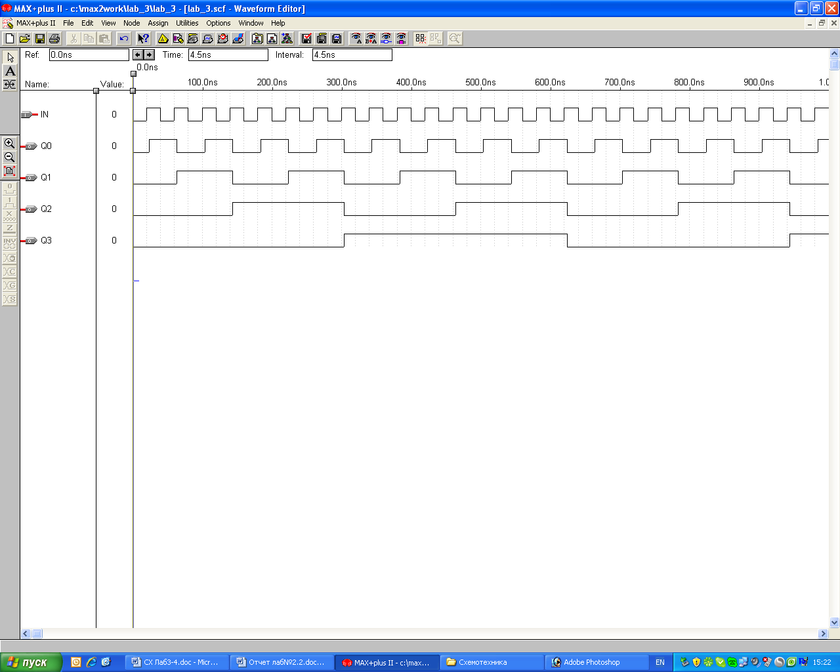

Открываем Waveform Editor, добавляем входные и выходные сигналы. Задаем входной периодический сигнал (IN). Сохраняем файл и запускаем симулятор. Результатом симуляции будет диаграммы работы счетчика:

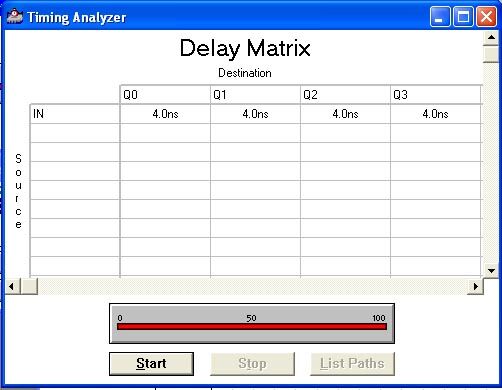

Для анализа временных задержек запускаем временной анализатор (Timing Analyzer) и нажимаем кнопку START.

Задержка распространения сигнала от входа до любого из выходов счетчика составляет 4 nc (при использовании ПЛИС EPM7032LC44-6).
