ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования
“Московский государственный институт
радиотехники, электроники и автоматики

(технический университет)”

ЛАБОРАТОРНАЯ РАБОТА №2.2

Предмет: Схемотехника ЭВМ

Выполнила: студентка группы

ВССУ-8н-06 Мордвинцева М.В.

Москва 2008

Лабораторная работа №2.2

Тема: Описание логических схем при помощи языка AHDL

Цель работы:

Приобретение основных навыков описания цифровых схем с помощью языка описания аппаратуры AHDL. Смоделировать логическую схему при помощи текстового редактора САПР MAX+PLUS II.

ЗАДАНИЕ: Компаратор на равенство

Реализация проекта цифровой схемы в текстовом редакторе САПР MAX+PLUS

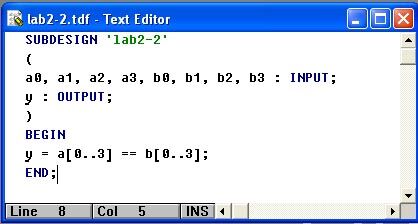

В созданный файл вводим описание компаратора на равенство на языке AHDL.

После окончания ввода, сохраняем файл в предварительно созданную средствами Windows папку разрабатываемого проекта (например: \lab), Через меню File/Save As… (Рис. 3.3) сохраняем программу под выбранным именем (например: 2-2), при этом расширение присваивается автоматически. После сохранения необходимо имя файла привязать к имени проекта. (Рис. 3.4).

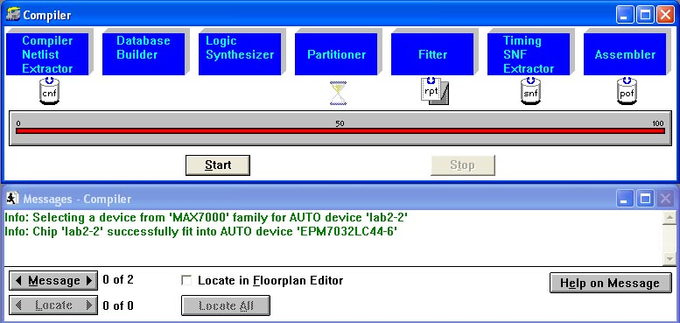

Далее проводим проверку введенной схемы. Для этого нажимаем пиктограмму Save & Check. При отсутствии ошибок ввода проекта, его можно компилировать. Открываем окно компилятора и нажимаем кнопку START. Если не был назначен тип ПЛИС для компиляции проекта то система сама назначает подходящий тип микросхемы, и оповещает пользователя в окне Messages – Compiler.

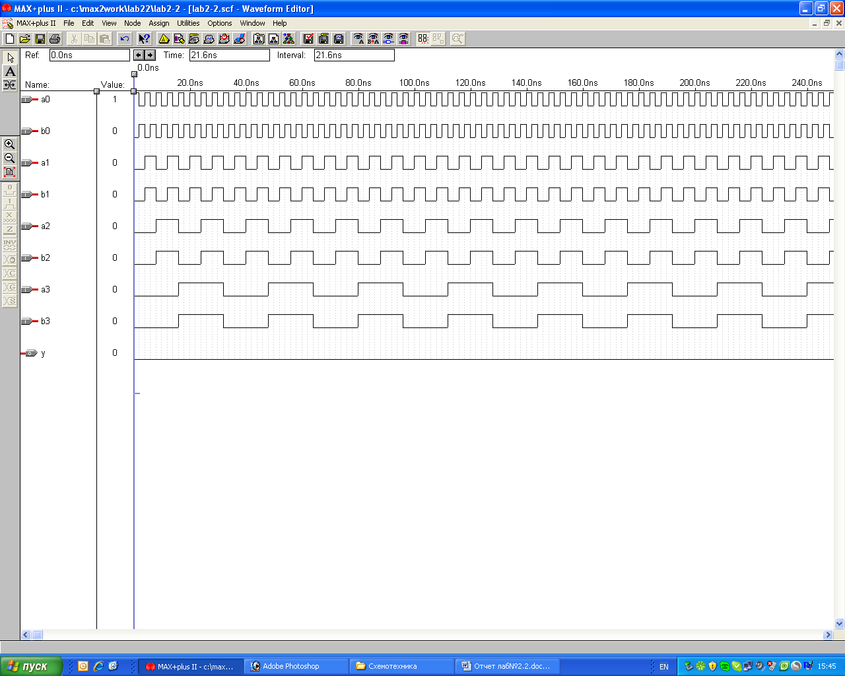

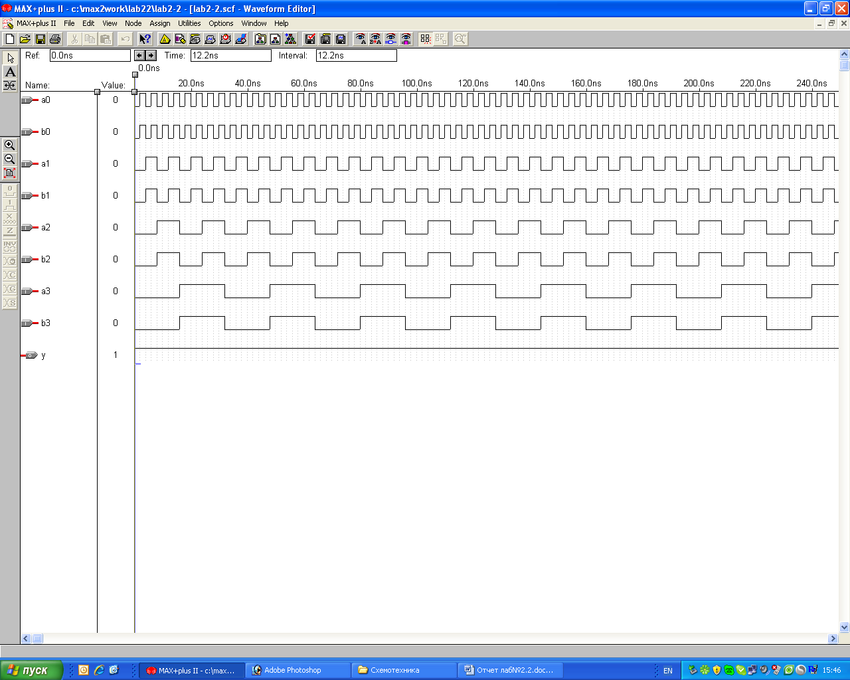

Проверку работы схемы делаем с помощью сигнального редактора Waveform Editor. Двойным щелчком правой кнопки мыши на поле Name: вызываем меню Insert Node, при помощи которого выбираем входы и выход схемы. Для входных выводов задаем их значения на протяжении необходимого времени моделирования. После того как входные значения заданны открываем окно симулятора (Simulator) и запускаем его нажав кнопку START.

Рассчитаем временные задержки от каждого входа до каждого логически связанного с ним выхода с помощью приложения Timing Analyzer:
