ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования
“Московский государственный институт
радиотехники, электроники и автоматики

(технический университет)”

ЛАБОРАТОРНАЯ РАБОТА №2.1

Предмет: Схемотехника ЭВМ

Выполнила: студентка группы

ВССУ-8н-06 Мордвинцева М.В.

Москва 2008

Лабораторная работа №2.1

Тема: Графический ввод схемы и симуляция в САПР MAX+ PLUS II

Цель работы:

Спроектировать логическую схему при помощи графического редактора САПР MAX+PLUS II. Исследовать работу схемы с использованием сигнального редактора САПР MAX+PLUS II.

ЗАДАНИЕ: Компаратор на равенство

Компаратор – устройство сравнения. Сравнивает два слова, поступающих на вход. Данный компаратор принимает два входных сигнала А и В, по 4 бита каждый, и выдает 1 если они равны, и 0 если они не равны.

Реализация проекта цифровой схемы в графическом редакторе САПР MAX+PLUS.

Запустим САПР MAX+PLUS II - при помощи меню File/New… создаем файл графического редактора. В созданный файл вводим схему лабораторной работы. Для ввода элементов схемы воспользуемся, меню Enter Symbol (ввод символа), которое вызывается двойным щелчком левой кнопки мыши. В открывшемся окне выбираем необходимую библиотеку примитивов (Symbol Libraries:), выбираем нужные элементы (Symbol Files:) – xor, nor4, input, output.

После окончания ввода схемы сохраняем файл. После сохранения необходимо имя файла привязать к имени проекта.

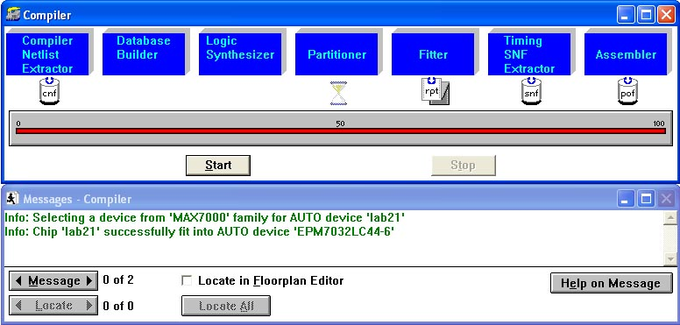

Далее проводим проверку введенной схемы. Для этого нажимаем пиктограмму Save & Check. При отсутствии ошибок ввода проекта, его можно компилировать. Открываем окно компилятора и нажимаем кнопку START. Если не был назначен тип ПЛИС для компиляции проекта то система сама назначает подходящий тип микросхемы, и оповещает пользователя в окне Messages – Compiler.

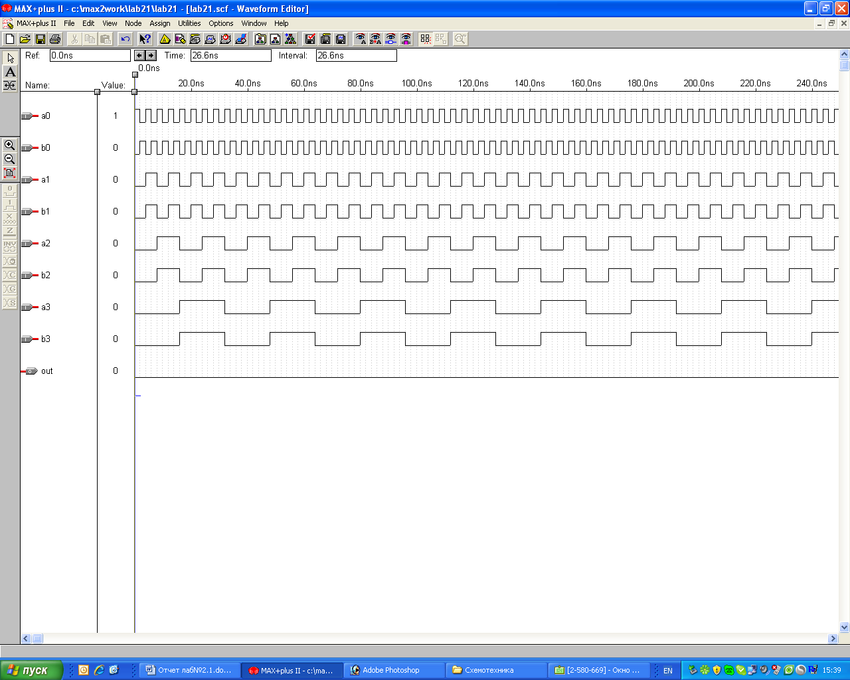

Проверку работы схемы делаем с помощью сигнального редактора Waveform Editor. Двойным щелчком правой кнопки мыши на поле Name: вызываем меню Insert Node, при помощи которого выбираем входы и выход схемы. Для входных выводов задаем их значения на протяжении необходимого времени моделирования. После того как входные значения заданны открываем окно симулятора (Simulator) и запускаем его нажав кнопку START.

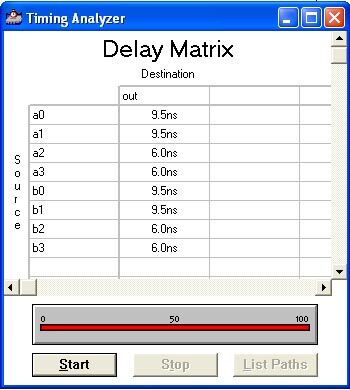

Рассчитаем временные задержки от каждого входа до каждого логически связанного с ним выхода с помощью приложения Timing Analyzer:
