ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение высшего профессионального образования
“Московский государственный институт
радиотехники, электроники и автоматики
(технический университет)”
ЛАБОРАТОРНАЯ РАБОТА №4
Предмет: Схемотехника ЭВМ
Выполнила: студентка группы
ВССУ-9н-06 Мордвинцева М.В.
Москва 2009
Лабораторная работа №4
Цель работы:
Ознакомиться с САПР Max+Plus II фирмы Altera, получить практические навыки создания проектов по схемотехнике ЭВМ в САПР (ввод схем, компиляция и моделирование).
Задание:
-
Согласно своему варианту графа состояний автомата разработать функциональную электрическую схему цифрового программируемого устройства преобразования кодов.
-
Включить ЭВМ и запустить САПР Max+Plus II.
-
Создать проект, ввести разработанную схему, откомпилировать и отмоделировать её.
-
Проверить полученные результаты, сверив их с таблицей истинности устройства.
Ход работы:
-
составим таблицу перекодировки состояний автомата и их двоичный код.
-
подставляем новые значения в граф состояний
-
составим таблицу истинности автомата
-
После получения таблицы истинности автомата создается функциональная схема в САПР Max+ Plus II без минимизации

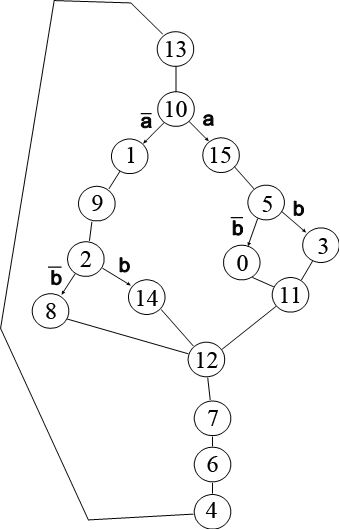

Исходный граф
Варианты состояний графа
| № вар. | Состояния графа | |||||||||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| 5 | 13 | 10 | 15 | 5 | 0 | 3 | 11 | 12 | 1 | 9 | 2 | 14 | 8 | 7 | 6 | 4 |
Таблица перекодировки состояний автомата и их двоичный код
| № состояния | № состояния из табл.1 | Двоичный код q3,q2,q1,q0 |
| 0 | 13 | 1101 |
| 1 | 10 | 1010 |
| 2 | 15 | 1111 |
| 3 | 5 | 0101 |
| 4 | 0 | 0000 |
| 5 | 3 | 0011 |
| 6 | 11 | 1011 |
| 7 | 12 | 1100 |
| 8 | 1 | 0001 |
| 9 | 9 | 1001 |
| 10 | 2 | 0010 |
| 11 | 14 | 1110 |
| 12 | 8 | 1000 |
| 13 | 7 | 0111 |
| 14 | 6 | 0110 |
| 15 | 4 | 0100 |
Граф, полученный с учетом таблицы перекодировки
Таблица истинности автомата
| старое состояние | условие | новое состояние | ||
| № | код | № | Код | |
| 13 | 1101 | - | 10 | 1010 |
| 10 | 1010 | na | 1 | 0001 |
| 10 | 1010 | a | 15 | 1111 |
| 1 | 0001 | - | 9 | 1001 |
| 9 | 1001 | - | 2 | 0010 |
| 2 | 0010 | nb | 8 | 1000 |
| 2 | 0010 | b | 14 | 1110 |
| 8 | 1000 | - | 2 | 0010 |
| 14 | 1110 | - | 12 | 1100 |
| 15 | 1111 | - | 5 | 0101 |
| 5 | 0101 | nb | 0 | 0000 |
| 5 | 0101 | b | 3 | 0011 |
| 0 | 0000 | - | 11 | 1011 |
| 3 | 0011 | - | 11 | 1011 |
| 11 | 1011 | - | 12 | 1100 |
| 12 | 1100 | - | 7 | 0111 |
| 7 | 0111 | - | 6 | 0110 |
| 6 | 0110 | - | 4 | 0100 |
| 4 | 0100 | - | 13 | 1100 |

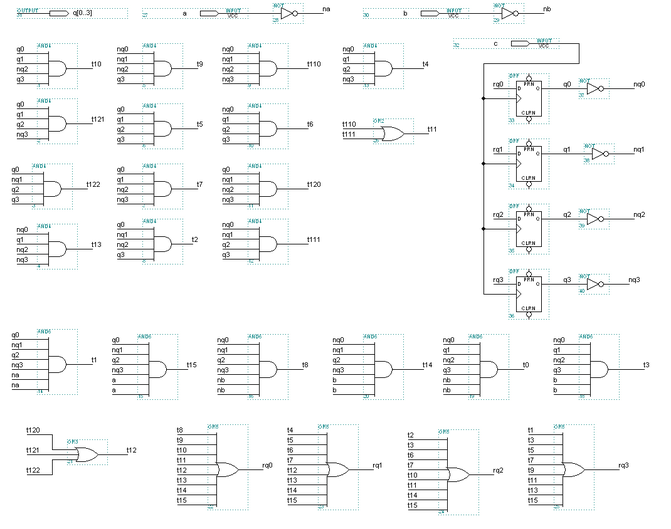

Функциональная схема без минимизации

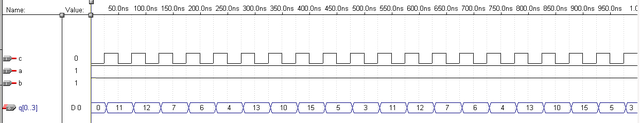

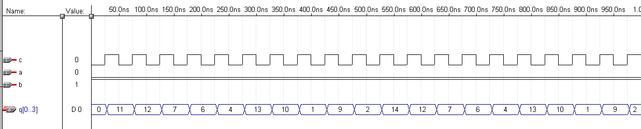

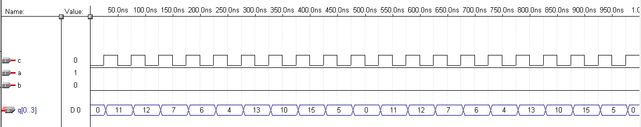

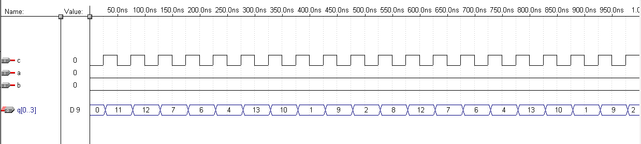

Временные диаграммы
