Лабораторная работа №8

Детектирование радиосигнала с амплитудной модуляцией

работу выполнил

группа

проверила: Стеценко О.А.

Москва 2011

Цель работы: исследование физических процессов при детектировании радиосигнала с амплитудной модуляцией.

Описание лабораторной установки

Структурная схема лабораторной установки

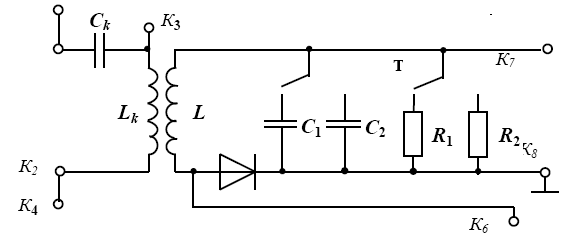

принципиальная схема лабораторного макета

В схеме нелинейным элементом является полупроводниковый диод. Последовательно с диодом включена параллельная RC -цепь, которая служит фильтром нижних частот (ФНЧ). В схеме предусмотрена возможность изменения параметров фильтра.

Данная схема представляет собой нелинейную частотно-избирательную цепь, которая позволяет исследовать процессы, происходящие при детектировании радиосигнала с амплитудной модуляцией.

Это схема амплитудного детектора. Детектор, выполненный на диоде, называют диодным детектором.

Радиосигнал от генератора АМ поступает на последовательный колебательный контур LkCk . Несущую частоту радиосигнала устанавливают равной резонансной частоте контура. Это позволяет увеличить амплитуду напряжения, подаваемого на детектор.

Осциллограммы на выходе детектора при:

1) R = R1, C = C1	3) R = R3, C = C3 (правильные параметры)
2) R = R2, C = C2	4) R = R4, C = C4

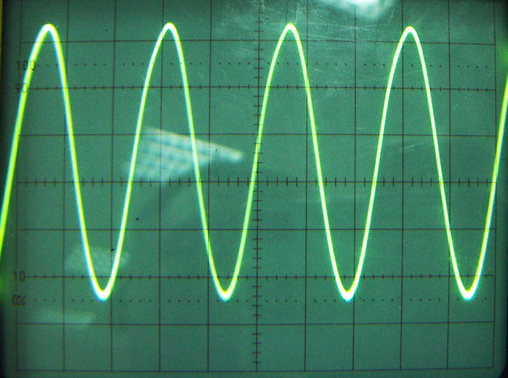

Осциллограмма напряжения на диоде при правильно выбранных параметрах R=R₂ и C=C₂.

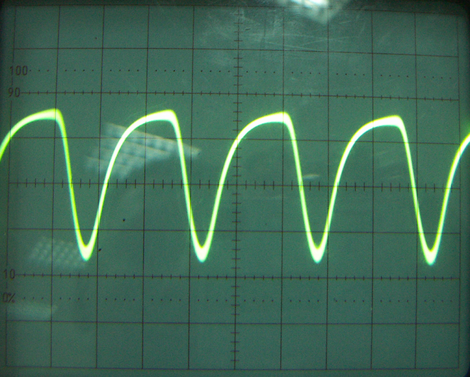

Осциллограмма при большом сигнале

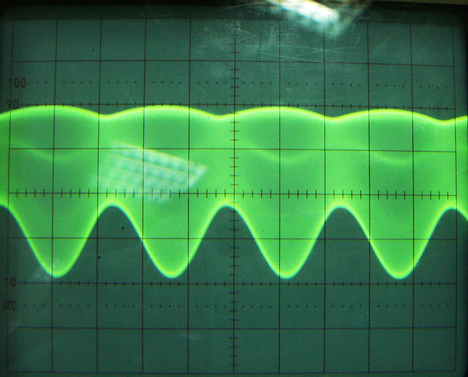

Осциллограмма при слабом сигнале

Детекторная характеристика – зависимость выходного напряжения детектора от амплитуды напряжения на его входе.

график детекторной характеристики

Вывод: В ходе лабораторной работы был исследован физический процесс детектирования радиосигнала с амплитудной модуляцией. В качестве нелинейного элемента схемы являлся диод. В ходе лабораторной работы был изучен процесс амплитудного детектирования.

Ответы на контрольные вопросы

Детектированием (демодуляцией) называется преобразование модулированного радиосигнала в модулирующий. Радиотехническая цепь, которая реализует процесс детектирования называется детектором. Амплитудный детектор – радиотехническая цепь, которая реализует процесс амплитудного детектирования.

Процесс детектирования – нелинейное преобразование сигнала, поскольку происходит преобразование спектра. Поэтому в состав детектора входит нелинейный элемент. Назначение нелинейного элемента состоит в том, чтобы преобразовать спектр входного сигнала. В результате в спектре тока появляются полезные низкочастотные составляющие. Назначение фильтра нижних частот состоит в том, чтобы из всего спектра выделить полезные низкочастотные составляющие, которые и образуют выходной сигнал.
