Лабораторная работа №1

Исследование спектров видеосигналов

работу выполнил

группа

проверила: Стеценко О.А.

Москва 2010

Цель работы: исследование спектров детерминированных сигналов; закрепление навыков применения ПК в инженерной практике.

Описание лабораторной установки.

Лабораторная работа выполняется на ПК с использованием программы SPECTR. Программа осуществляет спектральный анализ сигналов и представляет результат в виде графика ампли­тудного спектра, который строится в зависимости от цикличе­ской частоты /. Единицы измерения по оси абсцисс для графи­ков сигнала и спектра связаны взаимно обратной зависимостью. Так, если время измеряется в секундах, то частота — в Гц. Сиг­нал для спектрального анализа может быть задан графически (пу­тем рисования графика с помощью манипулятора «мышь») или выбран из библиотеки моделей.

1. Исследование амплитудного спектра прямоугольного видеоимпульса

1.1 Графики прямоугольного импульса

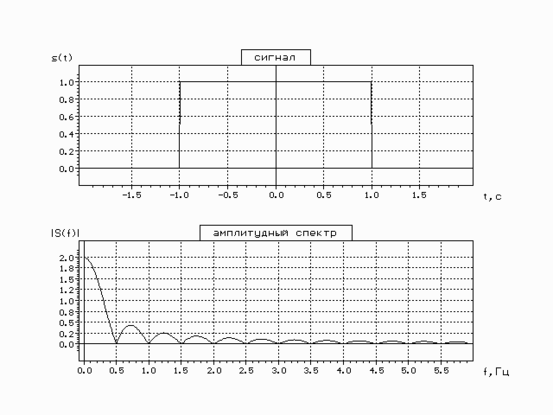

график прямоугольного импульса длительностью τ_u = 1 c и его амплитудный спектр

график прямоугольного импульса длительностью τ_u = 2 c и его амплитудный спектр

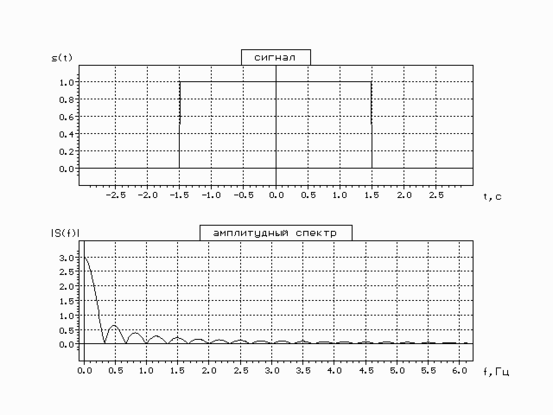

график прямоугольного импульса длительностью τ_u = 3 c и его амплитудный спектр

Вывод: При увеличении длительности импульса амплитудный спектр прямоугольного видеоимпульса сужается.

1.2 Исследование влияния конечной длительности фронта на спектр прямоугольного импульса

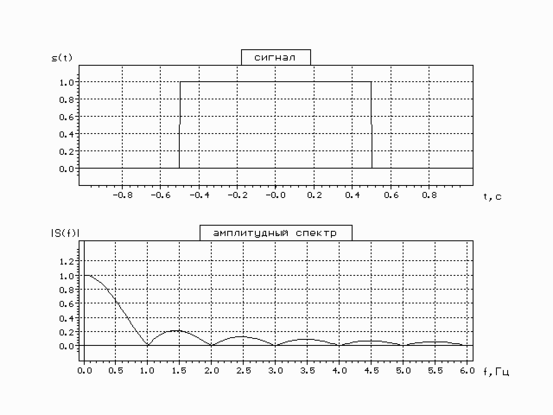

график прямоугольного импульса длительностью τ_u = 1 c и его амплитудный спектр

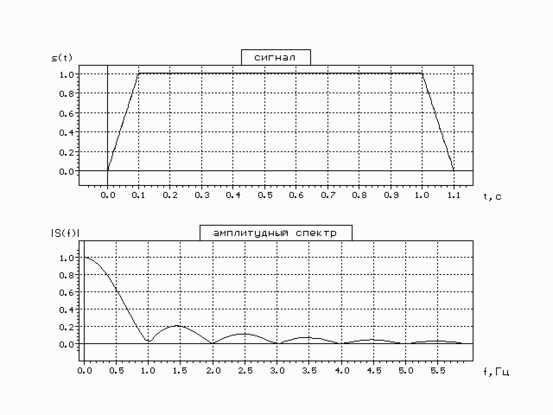

график трапецеидального импульса длительностью фронта τ_ф = 0,1 c, его амплитудный спектр

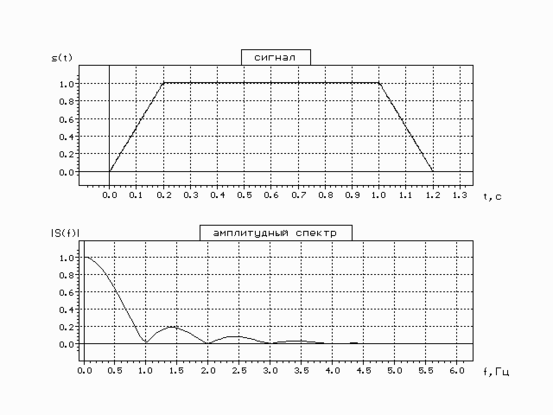

график трапецеидального импульса длительностью фронта τ_ф = 0,2 c, его амплитудный спектр

Вывод: При уменьшении длительности фронта амплитуда боковых гармоник уменьшается.

Исследование амплитудного спектра периодической последовательности прямоугольных видеоимпульсов

график прямоугольного импульса длительностью τ_u = 1 c и его амплитудный спектр

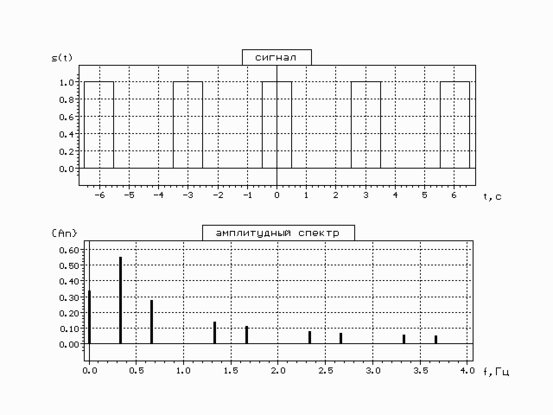

график периодической последовательности и ее амплитудный спектр со скважностью Q=3

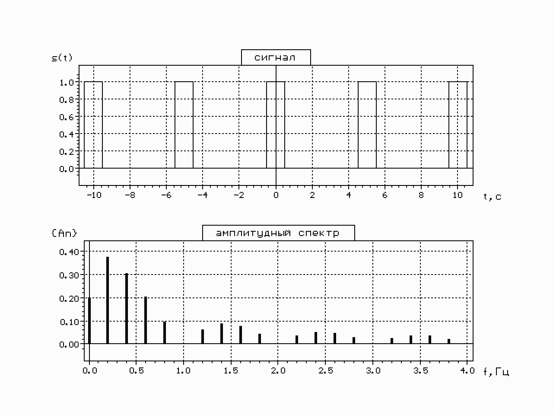

график периодической последовательности и ее амплитудный спектр со скважностью Q=5

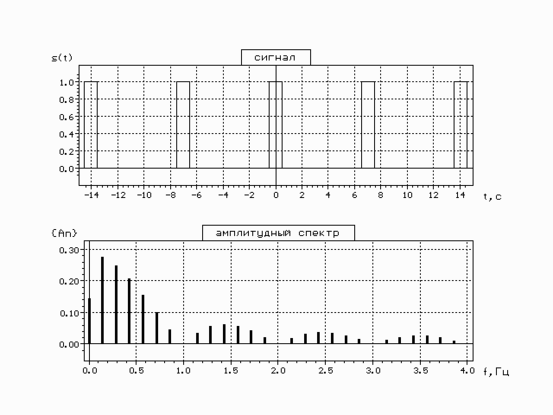

график периодической последовательности и ее амплитудный спектр со скважностью Q=7

Выводы: При увеличении скважности амплитуда сигнала уменьшается, частота гармоник увеличивается.
