МИНИСТЕРСТВО ОБРАЗОВАНИЯ

РОССИЙСКОЙ ФЕДЕРАЦИИ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ

РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

КАФЕДРА ТОР

КУРСОВАЯ РАБОТА

по дисциплине:

«Радиотехнические цепи и сигналы»

Выполнила:

студентка группы

ВРУ – 3 – 03

Руководитель:

Стеценко О. А.

МОСКВА 2006 г.

Нет рисунков!!!

Задание.

Нелинейная цепь образована последовательным соединением источника сигнала Uc(t), источника постоянного напряжения смещения Uo и нелинейного сопротивления R(u,i).

R(u,i)

Заданы: ВАХ нелинейного сопротивления и вид сигнала.

1. Задан гармонический сигнал .

Требуется:

1. графическим методом определить ток в цепи, вычислить спектр тока при аппроксимации ВАХ многочленом второй степени. Построить спектр тока.

2. Графическим методом определить ток в цепи в режиме с отсечкой . Вычислить и построить спектр тока.

1. Задан бигармонический сигнал

Требуется:

-графическим методом определить ток в цепи, вычислить спектр тока при аппроксимации ВАХ многочленом второй степени, построить спектр тока.

I. Для аппроксимации ВАХ используем степенной многочлен второй степени

Для определения коэффициентов аппроксимации a₀, a₁, a₂ на графике ВАХ выбираем узлы аппроксимации (i_n, u_n), затем составляем систему уравнений

Подставим в аппроксимированный полином , получим

II. Для того чтобы определить спектр тока, разложим выражение в ряд по гармоническим составляющим:

Амплитуды гармоник тока:

1. При кусочно-линейной аппроксимации заменяем ВАХ отрезками прямых линий.

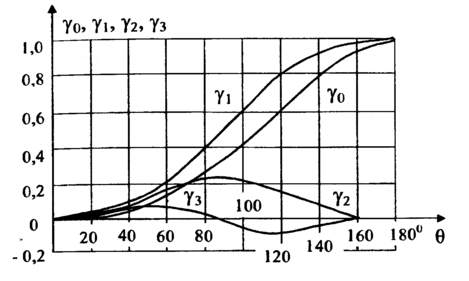

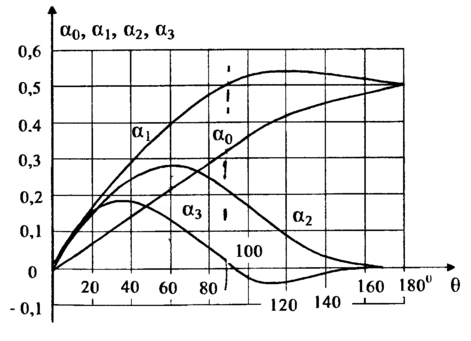

Спектральное представление периодической последовательности импульсов тока:

Выразим I_n через амплитуду импульса тока I_max. Подставим в значение , получим:

1. Бигармонический сигнал.

Так как коэффициенты аппроксимации уже известны то, подставляя в аппроксимированный полином , получим:

Для определения спектра разложим выражение по гармоническим составляющим:

9
