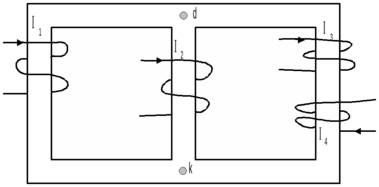

Задача 4.1 вариант 87 ВСС – 4 – 97 Данилкин Е. А.
L1 = 20 см S1 = 3.9 cm2 W1 = 215 вит I1 = 1A
L2 = 10 cm S2 = 4.8 cm2 W2 = ? I2 = 0.1 A
L3 = 26 cm S3 = 4.6cm2 W3 = 400 вит I3 = 0.2 A
Ф2 = 0 W4 = 200 вит I4 = 0.1 A
W2 - ? Ф3 - ?

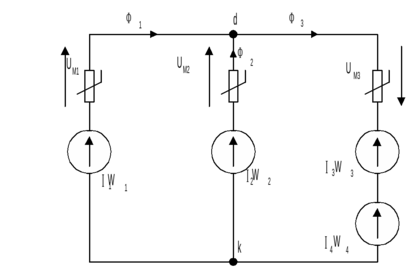

Эквивалентная схема:
Из уравнений Кирхгофа для эквивалентной схемы:
то
(1)
(2)
(3)
(4)
Построим зависимости (2) и (4) :
| Задаёмся В1,Тл | 0.22 | 0.75 | 0.93 | 1.02 | 1.14 | 1.28 | 1.47 | 1.53 |
| Ф1(Вб)=S1(m2)*B1(Tл) | 0.86*10-4 | 2.92*10-4 | 3.63*10-4 | 3.98*10-4 | 4.45*10-4 | 4.99*10-4 | 5.73*10-4 | 5.97*10-4 |
| По кривой намагничива ния находим Н1 А/м | 20 | 40 | 60 | 80 | 120 | 200 | 400 | 600 |
| UM1(A)=l1(m)*H1(a/m) | 4 | 8 | 12 | 16 | 24 | 40 | 80 | 120 |
| Umdk(Ф1)=215-Um1 | 211 | 207 | 203 | 199 | 191 | 175 | 135 | 195 |
| Задаёмся В3,Тл | 0.22 | 0.75 | 0.93 | 1.02 | 1.14 | 1.28 | |
| Ф3(Вб)=S3(m2)*B3(Tл) | 1.01*10-4 | 3.45*10-4 | 4.28*10-4 | 4.69*10-4 | 5.24*10-4 | 5.89*10-4 | |
| По кривой намагничива ния находим Н3 А/м | 20 | 40 | 60 | 80 | 120 | 200 | |
| UM3(A)=l3(m)*H3(a/m) | 5.2 | 10.4 | 15.6 | 20.8 | 31.2 | 52 | |
| Umdk(Ф3)=215-Um3 | 105.2 | 110.4 | 115.6 | 120.8 | 131.2 | 152 |
3. Согласно соотношению (1) в точке пересечения зависимостей (2) и (4) получаем :
4. Расчёт 2-го стержня:
так как
то В2 = 0 Тл и Н2 = 0 А/м ,
тогда Uм2 = 0 A и согласно (3) :
Ответ :
