Рисунок 4

5.Числовые тестовые примеры выполнения операций с пояснениями

Пусть X=11010111*2³, Y=1101*2². Найти частное от деления X/Y.

Все действия выполняются в устройстве в следующей последовательности:

	0.1101111	Прямой код делимого	Частное X/Y
+	1.0011	Дополнительный код делителя
	0.0000	Остаток положительный	1
	0.0000	Остаток сдвинут влево на один разряд
+	1.0011	Дополнительный код делителя
	1.0011	Остаток отрицательный	10
	0.0111	Остаток сдвинут влево на один разряд
+	0.1101	Прямой код делителя
	1.0100	Остаток отрицательный	100
	0.1001	Остаток сдвинут влево на один разряд
+	0.1101	Прямой код делителя
	1.0110	Остаток отрицательный	1000
	0.1101	Остаток сдвинут влево на один разряд
+	0.1101	Прямой код делителя
	1.1010	Остаток отрицательный	10000

Одновременно вычисляется порядок частного следующим образом:

p_c = p_x - p_y = 0.011 - 0.010 = 0.001

6.Описание функциональной схемы устройства.

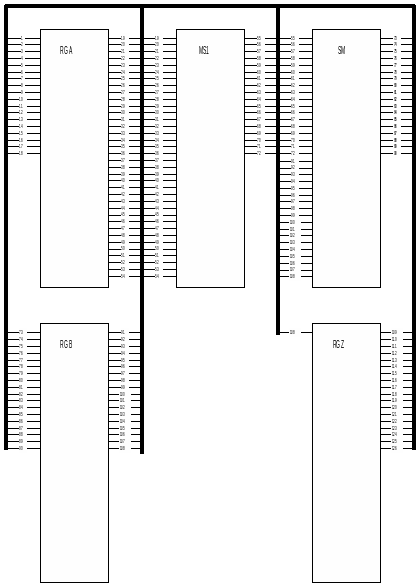

Функциональная схема устройства представлена на рисунке 5.

Функциональная схема реализует схему работы с мантиссами.

Используемый мультиплексор 21 на вход которого подается число в прямом и дополнительном коде и в зависимости от ситуации выбирается одно из двух чисел. В процессе работы осуществляется контроль делителя на равенство нулю, поэтому используемый мультиплексор должен иметь стробируемый вход.

Сумматор складывает числа, которые пришли с выхода мультиплексора и регистра A_m, результат переписывается в регистр A_m, который запоминает это число, сдвигает его влево в сторону старших разрядов и снова передает его на сумматор.

Так же старший разряд регистра подается на результирующий последовательно параллельный регистр Z, в котором происходит накопление результата. После определение результата, полученное число надо нормализовать и поэтому результирующий регистр кроме последовательного входа и параллельного вывода должен осуществлять сдвиг числа влево в сторону старших разрядов.

Рисунок 5

7.Краткое описание принципиальной схемы

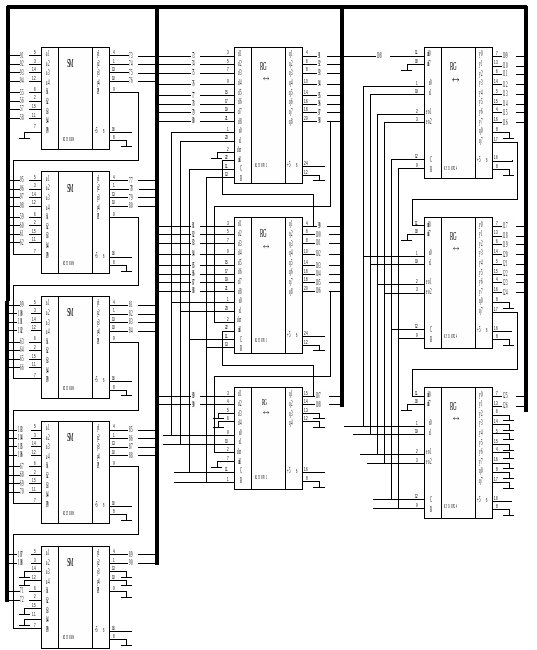

Принципиальная схема устройства представлена на рисунке 6.

Два числа поступают на сумматор, который их суммирует и передает результат на регистр. В качестве сумматора используется микросхема К555ИМ6, а в качестве регистра К155ИР13 и К555ИР11 которые отличаются только разрядностью. Старший разряд регистра поступает на вход результирующего последовательно – параллельного регистра, в котором накапливается результат. В данной схеме в качестве результирующего регистра используется микросхема К531ИР24.

Рисунок 6

8.Заключение

В данной курсовой работе было разработано вычислительное устройство, выполняющее следующие операции:

• Нахождение абсолютного значения числа.

• Деление чисел в формате с плавающей запятой.

Построен алгоритм обработки чисел. Расписаны управляющие сигналы и префиксные функции. По имеющемся данным построена функциональная схема устройства. Также была построена принципиальная схема указанной части устройства, в которой были использованы конкретные микросхемы. Приведен тестовый пример выполнения операций.

9.Список литературы.

1. Нешумова К.А. Электронные вычислительные машины и системы. Москва, «Высшая школа», 1989.

2. Савельев А.Я. Арифметические и логические основы цифровых автоматов. Москва, «Высшая школа», 1980.

3. Стрыгин В.В., Щарев Л.С. Основы вычислительной, микропроцессорной техники и программирования. Москва, «Высшая школа», 1989.

4. Справочник. Цифровые и аналоговые интегральные микросхемы. Москва «Радио и связь», 1990.

5. Мальцев П.П. Справочник. Цифровые интегральные микросхемы. М. Радио и связь. 1994.

6. Шило В.Л. Популярные цифровые микросхемы. М. Радио и связь. 1987.
