Текст из файла (страница 2)

По полученному решению следует убедится, что за данное время анализа генератор выходит на стационарный режим генерации, а амплитуда выходного напряжения не имеет отсечки (см. рис. 11).

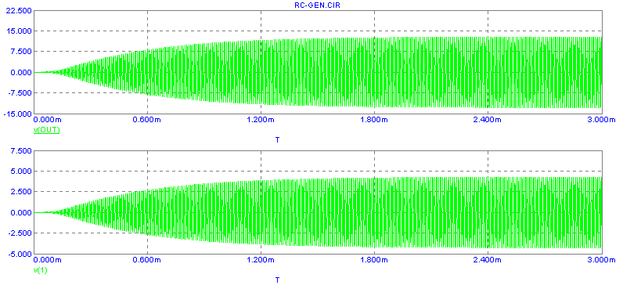

Р
ис. 11. Осциллограммы напряжений на неинвертируемом входе и выходе ОУ.

Используя пиктограмму вывода на весь экран части графика (Scale Mode, F7), получите в более крупном масштабе часть осциллограммы выходного напряжения. На этой развернутой осциллограмме замерьте амплитуду выходного напряжения в стационарном режиме, как показано на рис. 12.

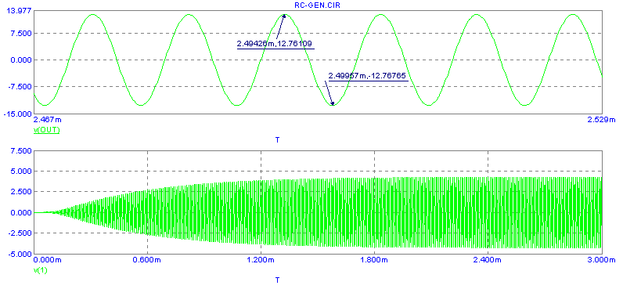

Р
ис. 12. К определению амплитуды выходного напряжения в стационарном режиме.

Далее, закажите показать в решении два уровня напряжений, соответствующие 90% амплитуды напряжения в стационарном режиме (см. рис. 13)

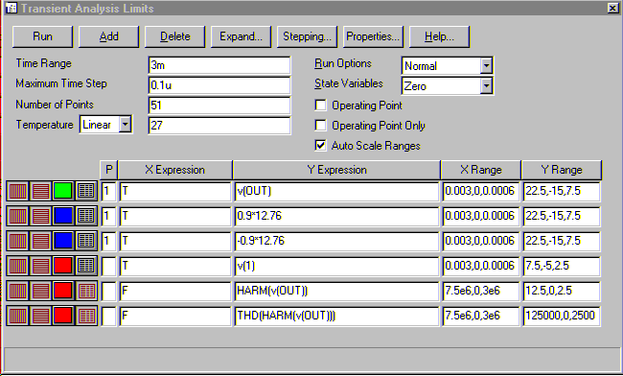

Р
ис. 13. Заказ параметров анализа Transient для определения времени выхода на стационарный режим.

Проведите расчет схемы. На полученном графическом решении отметьте точку выхода генератора на стационарный режим, как показано на рис. 13а.

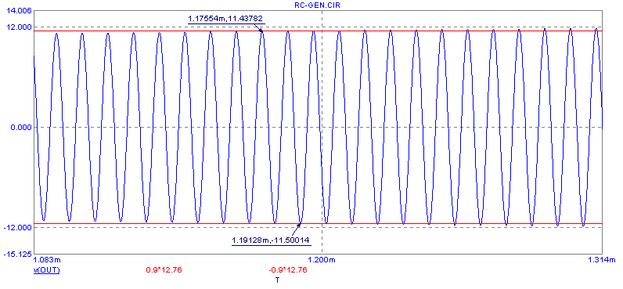

Р
ис. 13а. К определению времени установления стационарного режима в RC- генераторе с отрицательной нелинейной обратной связью. Туст=1.17554 мс

Показана часть осциллограммы с использованием пиктограммы Scale Mode.

Определив время выхода на стационарный режим, запомните состояние схемы (State Variable Editor…). Для определения периода генерируемого напряжения проведите расчет с мелким шагом на отрезке (2-3)*Т

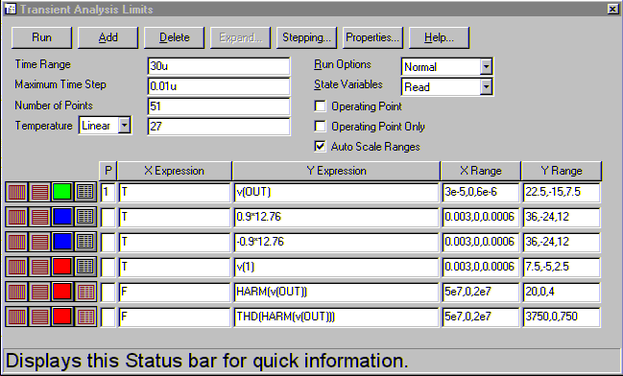

Р
ис. 14. Заказ параметров анализа Transient для определения периода генерируемого напряжения.

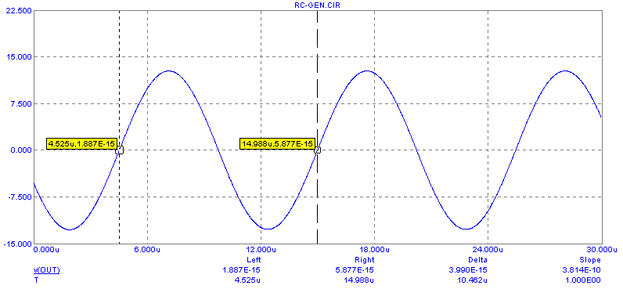

Р
ис. 14а. К определению периода Топ генерируемого напряжения. Топ=10.462 мкс.

Определив период генерируемого напряжения, запомните состояние схемы (State Variable Editor…) и проведите новый расчет на интервале времени, точно равному определенному периоду колебаний Топ. В числовом файле получите данные по спектральному составу генерируемого напряжения.

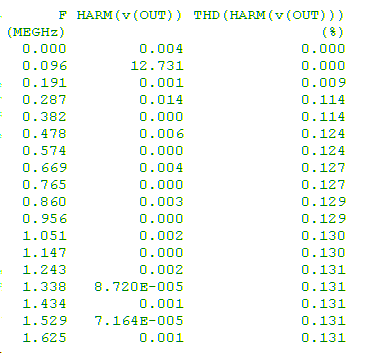

Р
ис. 15. Фрагмент числового файла по спектральному анализу выходного напряжения RC-генератора с отрицательной нелинейной обратной связью.

Таким образом, анализ показывает, что при введении отрицательной обратной связи в RC-генератор частота генерации равна 96 кГц (по расчету 100кГц), амплитуда первой гармоники – 12.731 В (по расчету – 10 В), коэффициент гармоник – 0.131%.

Задание 4. Оформить отчет по данной работе.

Отчет должен содержать предварительный расчет номиналов элементов схемы RC-генератора с отрицательной линейной и нелинейной обратной связью, краткую методику моделирования его работы, результаты моделирования, сравнительную оценку результатов моделирования с аналитическими расчетами, физические объяснения полученных результатов, обобщающие выводы по работе RC-генераторов.

Отчет выполняется либо в Word-файле с распечаткой, либо в рукописном виде. В последнем случае он должен быть написан каллиграфическим подчерком, способным для чтения любым преподавателем. Все страницы и рисунки нумеруются, последние снабжаются подрисуночными подписями. Допускается использование сокращений с обязательной их расшифровкой (по ГОСТу расшифровка используемых в работе сокращений представляется в начале работы). Одновременно с отчетом студент должен иметь дискетку с записью файлов *.CIR, По которым им провел моделирование. Данная дискетка должна быть представлена по первому требованию преподавателя для проверки полученных результатов моделирования.

Срок выполнения отчета и его сдачи на проверку – не позднее 2-х недель после выполнения работы согласно учебному плану.
