Разрядность выходного слова равна 8 бит.
2.4. Операция вычитание обратное модулей
КОП 011
Вычитание обратное модулей выполняется над целыми двоичными числами со знаком, представленными в дополнительном коде.
По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.
Уменьшаемое (В) и вычитаемое (А) имеют длину по одному слову.
По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается уменьшаемое (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается вычитаемое (В).
После того, как операнды были приняты с входной шины, они меняются местами и приводятся к своим модулям. Если число положительное, то оно не изменяется, а отрицательное – преобразуется в свой модуль по формуле
, которая для чисел в дополнительном коде тождественно равна формуле C:=C-1.
После того, как операнды приведены к своим модуля, из уменьшаемого (А) с помощью микросхемы АЛУ вычитается вычитаемое (В) и результат помещается в С.
Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.
ваРИАНТ 3

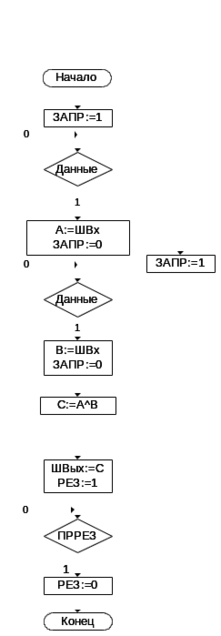

2.5. Операция A /\ B
КОП 100
По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.
Оба операнда (А и В) имеют длину по одному слову.
По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).
После того, как операнды были приняты с входной шины, над ними в АЛУ производится
машинная операция А /\ В и результат присваивается С.
Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

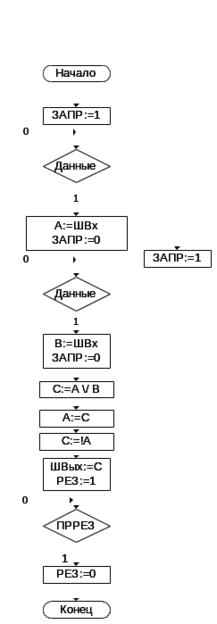

2.6. Операция
КОП 101
По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.
Оба операнда (А и В) имеют длину по одному слову.
По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).
После того, как операнды были приняты с входной шины, над ними в АЛУ производится
машинная операция А /\ В и результат инвертируется присваивается С.
Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

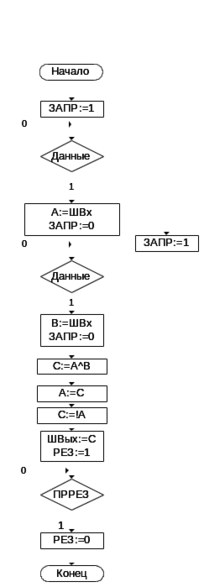

2.7. Операция
КОП 101
По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.
Оба операнда (А и В) имеют длину по одному слову.
По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).
После того, как операнды были приняты с входной шины, над ними в АЛУ производится
машинная операция А \/ В и результат инвертируется присваивается С.
Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

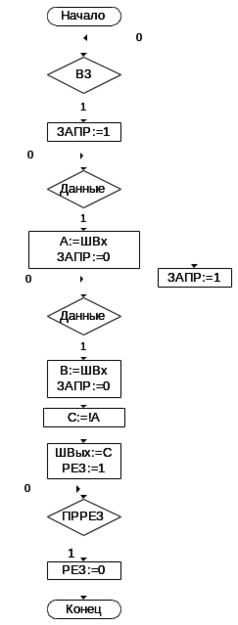

2.7. Операция
КОП 101
По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.
Операнда имеют длину по одного слова.
По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А).
После того, как операнд был принят с входной шины, над ним в АЛУ производится
машинная операция и результат инвертирования присваивается С.
Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.
3. Списки слов, микроопераций и логических условий
Исходя из представленной обобщенной микропрограммы, выбирается необходимый перечень слов, микроопераций и логических условий, необходимый для её реализации.
3.1 Списки слов
| Имя | Тип | Формат | Примечание |
| A | IL | A(0:7) | Первый операнд |
| B | IL | В(0:7) | Второй операнд |
| C | LO | С(0:7) | Результат |
| D | L | D(0:7) Напр.сдв = D(3) Конст.сдв = D(4:7) | Направление сдвига Константа сдвига |
| ЗАН | О | ЗАН(0) | Бит, хранящий состояние сигнала занятости ВУ |
| ЗАПР | О | ЗАПР(0) | Бит, хранящий состояние сигнала запроса на передачу данных в ВУ |
| ГОТ | О | ГОТ(0) | Бит, хранящий состояние сигнала готовности ВУ |
| РЕЗ | О | РЕЗ(0) | Бит хранящий состояние сигнала готовности передачи данных из ВУ |
3.2 Списки микроопераций
| Микрооперация | Управляющий сигнал |
| ГОТ:=1 | y1 |
| ГОТ:=0 | y2 |
| D:=Швх | y3 |
| ЗАН:=1 | y4 |
| ЗАН:=0 | y5 |
| ЗАПР:=1 | y6 |
| ЗАПР:=0 | y7 |
| РЕЗ:=1 | y8 |
| РЕЗ:=0 | y9 |
| А:=Швх | y10 |
| В:=Швх | y11 |
| Швых:=С | y12 |
| Сч:=D(4;7) | y13 |
| A: = L1(A.0) | y14 |
| A := R1(A(0).A) | y15 |
| Сч:=Сч-1 | y16 |
| С:=А | y17 |
| С:=A+B | y18 |
| C:=A-B-1 | y19 |
| C:=!B | y20 |
| C:= | y21 |
| С:= | y22 |
| A:=C | у23 |
| С:=A-1 | У24 |
| B:=A | y25 |
| C:=!A | У26 |
| C:=B-1 | У27 |
| B:=C | у28 |
| C:=1 | у29 |
3.3 Список логических условий.
| Логическое условие | Условное обозначение условия | Примечание |
| ПРГОТ^(ША=N)^( | Х1 | Проверка готовности ВУ; |
| КОП | Х2 | Сигнал, вместе с которым на шине данных появляется код операции; |
| | Х3 | Арифметический сдвиг |
| | X4 | Вычитание модулей |
| | X5 | Вычитание обратное модулей |
| | X6 | |
| | X7 | |
| | X8 | |
| | Х9 | |
| ДАННЫЕ | Х10 | Сигнал, вместе с которым на шину данных подаются операнды; |
| D(3) | Х11 | Проверка направления сдвига |
| Сч = 0 | Х12 | Проверка на равенство счетчика нулю (конец цикла); |
| ПРРЕЗ | Х13 | Сигнал подтверждения приема результата; |
| ЗнA:=0 | X14 | проверка на равенства знакового разряда операнда А нулю |
| ЗнB:=0 | X15 | проверка на равенства знакового разряда операнда B нулю |
| ПРГОТ | Х16 | Проверка готовности ВУ; |
| ША = N | Х17 | Проверка совпадения адреса на шине адреса с номером ВУ; |
-
