где E(2:0) – поле кода операции в команде. По каждому коду операции только одно из логических условий В1-В7 примет значение единица.

Каждое логическое условие В1-В7 управляет запуском определенной микропрограммы операции. Поэтому по коду операции будет выполнена соответсвующая операция вычислительного устройства.

Для отключения ВУ от интерфейса используется микропрограмма отключения, которая снимает сигнал занятости устройства /ЗАН=0/. По этому сигналу устройство А снимает адрес с шины адреса, освобождая интерфейс для работы с другими устройствами

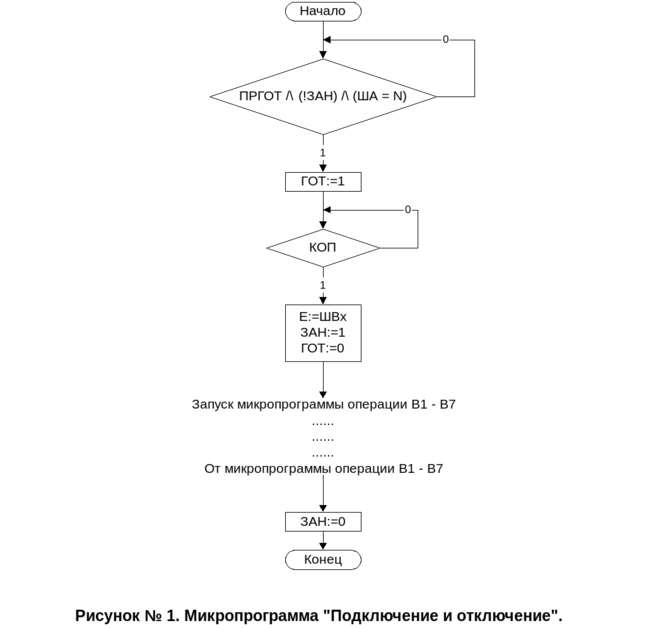

Алгоритм микропрограммы подключения и отключения ВУ от общей шины представлен на рисунке № 1.

3.3. Микропрограмма операции "деление".

Деление выполняется над целыми двоичными числами со знаком, представленными в дополнительном коде.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Делимое состоит из двух слов, сначала на входную шину данных выдается старшая часть делимого, затем - младшая.

Делитель, частное и остаток от деления имеют длину по одному слову.

Так как операнды представлены в дополнительном коде, то при делении они предварительно приводятся к своим модулям (при этом их начальные знаки запоминаются) и делятся в соответсвии с алгоритмом деления для положительных чисел, приведенным в [1]. Если число положительное, то оно не изменяется, а отрицательное – преобразуется в свой модуль по формуле , которая для чисел в дополнительном коде тождественно равна формуле C:=C-1.

После деление знак остатка приравнивается к запомненному ранее знаку делимого, а знак частного вычисляется как сумма по модулю 2 запомненных знаков делимого и делителя.

При выполнении деления подсчет тактов деления производить с помощью счетчика, а микрооперации сложения и вычитания с помощью микросхемы ALU.

При нулевом делимом частному и остатку сразу присваивается нуль.

При нулевом делителе, деление не производится и вырабатывается сигнал прерывания ПР, после чего выполнение микропрограммы прекращается.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

По каждой паре сигналов РЕЗ-ПРРЕЗ на выходную шину выдается слово разрядностью 8 бит.

На выходную шину данных сначала выдается частное, а затем - остаток.

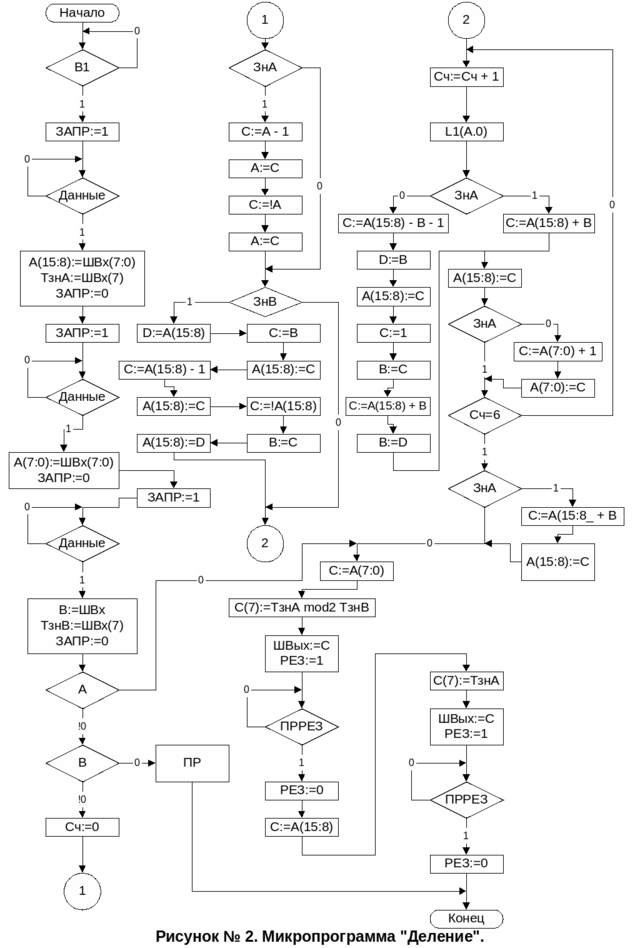

Алгоритм микропрограммы операции "деление" представлен на рисунке № 2.

3.4. Микропрограмма операции "сдвиг арифметический"

Сдвиг арифметический выполняется над целым двоичным числом со знаком, представленными в дополнительном коде.

По паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Сдвиг осуществляется при помощи счетчика.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "сдвиг арифметический" представлен на рисунке № 3.

3.5. Микропрограмма операции "вычитание модулей"

Вычитание модулей выполняется над целыми двоичными числами со знаком, представленными в дополнительном коде.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Уменьшаемое (В) и вычитаемое (А) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается уменьшаемое (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается вычитаемое (В).

После того, как операнды были приняты с входной шины, они приводятся к своим модулям. Если число положительное, то оно не изменяется, а отрицательное – преобразуется в свой модуль по формуле , которая для чисел в дополнительном коде тождественно равна формуле C:=C-1.

После того, как операнды приведены к своим модуля, из уменьшаемого (А) с помощью микросхемы АЛУ вычитается вычитаемое (В) и результат помещается в С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "вычитание модулей" представлен на рисунке № 5.

3.6. Микропрограмма операции "вычитание модулей обратное"

Вычитание модулей выполняется над целыми двоичными числами со знаком, представленными в дополнительном коде.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Уменьшаемое (В) и вычитаемое (А) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается уменьшаемое (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается вычитаемое (В).

После того, как операнды были приняты с входной шины, они меняются местами и приводятся к своим модулям. Если число положительное, то оно не изменяется, а отрицательное – преобразуется в свой модуль по формуле , которая для чисел в дополнительном коде тождественно равна формуле C:=C-1.

После того, как операнды приведены к своим модуля, из уменьшаемого (А) с помощью микросхемы АЛУ вычитается вычитаемое (В) и результат помещается в С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "вычитание модулей" представлен на рисунке № 6.

3.7. Микропрограмма операции " "

Операция " " выполняется над логическими данными.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Оба операнда (А и В) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).

После того, как операнды были приняты с входной шины, над ними в АЛУ производится машинная операция и результат присваивается С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

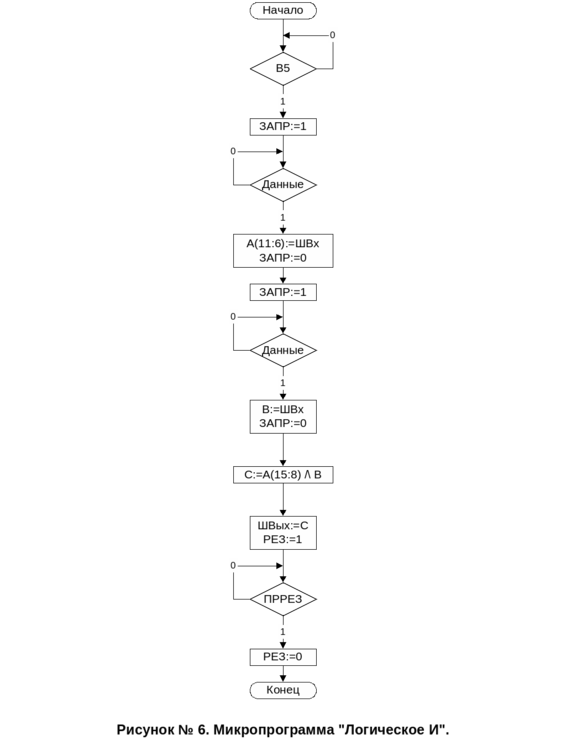

Алгоритм микропрограммы операции " " представлен на рисунке № 7.

3.8. Микропрограмма операции " "

Операция " " выполняется над логическими данными.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройтсва А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Оба операнда (А и В) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).

После того, как операнды были приняты с входной шины, над ними в АЛУ производится машинная операция и результат присваивается С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции " " представлен на рисунке № 8.
