Значения минимально допустимой толщины стенки для различных сплавов в зависимости от площади внешней поверхности отливки приведены в табл. 19.
Таблица 19. Минимально допустимая толщина стенки отливки, мм.
Сплавы | Внешняя поверхность отливки, см2 | ||||
До 25 | 25-100 | 100-250 | 250-500 | Св. 500 | |
Цинковые | 0,5 | 0,8 | 1,0 | 1,5 | 2,0 |
Алюминиевые | 0,8 | 1,2 | 1,5 | 2,5 | 3,0 |
Магниевые | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 |
Медные | 2,0 | 2,5 | 3,0 | 3,5 | - |
Стальные | 2,0 | 3,0 | 5,0 | - | - |
На современных машинах, развивающих скорость прессования до 5-8 м/с, можно получать еще более тонкостенные отливки.
В зависимости от толщины стенки изменяется плотность отливок и их механические свойства. С увеличением толщины стенки алюминиевых деталей (рис.6.14), отлитых под давлением из сплава АЛ4, плотность и предел прочности уменьшаются, а относительное удлинение увеличивается [45]. Увеличение прочностных свойств с уменьшением толщина стенки объясняется возрастанием роли гидродинамического уплотнения в тонкостенных отливках. Оптимальное сочетание механических свойств наблюдается при толщине стенки 2,5-3 мм (
=25 кгс/мм2 и
=2%). Прочность отливок из цинковых сплавов при увеличении толщины стенки снижается не так значительно, как отливок из алюминиевых сплавов. На рис.6.15 приведена зависимость относительной прочности отливки (в процентах по отношению к прочности отливок толщиной 1,5 мм) от увеличения толщины ее стенки [46]. Если для алюминиевых отливок при увеличении толщины стенки от 1,5 до 5 мм прочность падает на 30%, то для отливок из цинкового сплава, при той же толщине стенки, прочность снижается лишь на 20%.
Конструкция отливки и толщина ее стенки зависят для каждого сплава от соотношения пределов прочности при сжатии и растяжении. По данным М. Шенберга, предел прочности при сжатии для магниевых сплавов в 1,5-2 раза превышает предел прочности при растяжении [96]. Это обстоятельство необходимо учитывать при выборе конфигурации элементов отливки и выборе толщины ее стенки.
Создание современных машин, развивающих в момент кристаллизации отливки высокие давления за короткий промежуток времени, позволяет использовать литье под давлением для тонкостенных отливок и для отливок с толщиной стенки 8-12 мм. Этому способствует разработка новых способов заполнения медленным сплошным потоком с последующей эффективной подпрессовкой через утолщенные питатели. Сочетание оптимальных тепловых условий затвердевания с подпрессовкой дает возможность получить литьем под давлением толстостенные отливки из эвтектических сплавов и из сплавов с широким интервалом кристаллизации: заэвтектических силуминов (17-19% Si), термоупрочняемых сплавов системы Al-Si-Cu, магниевых сплавов, бронз и латуней.
Переходы и радиусы закруглении. Если отливка имеет резкие переходы от толстых сечений к тонким, то в местах сочленения разностенных сечений могут возникать горячие трещины. Чтобы этого не происходило, необходимо предусматривать плавные переходы и радиусы закруглений между элементами литых деталей с разными сечениями.

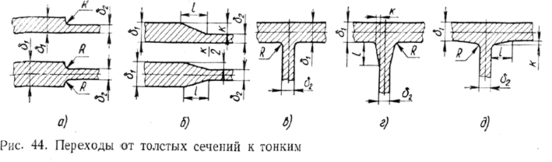

Конфигурация перехода зависит главным образом от соотношения толщины сопрягаемых элементов. При незначительной разнице в толщине переходы рекомендуется осуществлять по радиусу
(рис.6.16,а),величина которого составляет
, но не должна быть менее 0,8-1 мм.
Е сли
, то следует применять так называемые клиновые сопряжения (рис. 6.16, б), в которых
. Так как
, то
.
При перпендикулярном соединении стенок и отношении (рис. 6.16, в) возможно сопряжение по радиусу
.
При отношении рекомендуется клиновое сопряжение, которое в зависимости от конструктивных требований выполняется с утолщением на тонкой (рис.6.16,г) или на толстой стенке (рис. 6.16,д). При клиновом сопряжении перпендикулярных стенок
или
, а величина
. Радиус внутренних закруглений должен быть не менее 0,8-1 мм, но не превышать толщину сопрягаемых стенок.
П ринцип скругления переходов и углов не относится к поверхностям, которые пересекают плоскость разъема, где все грани должны оставаться прямоугольными и острыми (рис 6.17). Эти грани могут быть скруглены на готовой отливке после удаления облоя. Если же острые грани при нормальном расположении плоскости разъема недопустимы, то необходим более сложный разъем пресс-формы.
Величина внутреннего радиуса закругления зависит от вида сплава. Для цинковых сплавов радиус может быть меньше, чем для алюминиевых сплавов. Особенно чувствительны к величине радиуса закругления магниевые сплавы, при кристаллизации которых в углах отливок наблюдается концентрация напряжений, вызывающих горячие и холодные трещины. Холодные трещины возникают чаще всего в отливках, работающих при циклических нагрузки. Для таких отливок радиусы закруглений должны быть не менее половины толщины стенки [96].

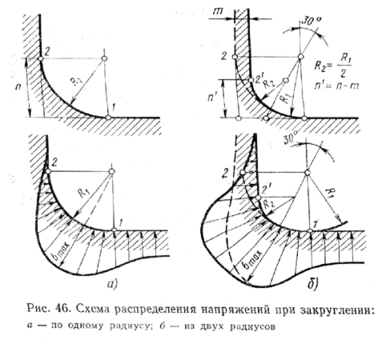

Е сли увеличение радиуса нежелательно, то предусматривают разгрузочный переход с радиусами
и
(рис. 6.17), в котором максимальное напряжение
не превышает напряжений, возникающих при закруглении большим радиусом.
Отверстия и окна. Отверстия и окна в отливках, получаемых литьем под давлением, выполняют тремя способами: полностью литьем, частично литьем с последующей механической обработкой и полностью механической обработкой. Выбор способа зависит от конструкции отливки, конструкции пресс-формы, технологических возможностей процесса и масштаба производства. Для тонкостенных отливок небольших серий отверстия диаметром до 3 мм можно выполнять сверлением; в этом случае нет опасности отклонения режущего инструмента и вскрытия пор или раковин в литье. В крупносерийном и массовом производстве выгоднее получать литые отверстия. В толстостенных отливках из цинковых сплавов отверстия диаметром до 1 мм, из алюминиевых и магниевых сплавов до 1,5 мм и из медных сплавов до 3 мм следует выполнять сверлением, ибо тонкие стержни быстро выходят из строя, а замена их в пресс-форме требует длительного времени. Остальные отверстия рекомендуется выполнять сразу литьем, за исключением тех случаев, когда несколько отверстий близко расположены друг к другу и суммарная величина усилия охвата металлом стержней чрезмерно велика или когда расстояние между отверстиями должно быть настолько точным, что колебания усадки металла и температурного расширения пресс-формы не обеспечивают требуемых допусков.
Таблица 20. Размеры литых отверстий в деталях, изготовленных литьем под давлением [7, 128].*
Сплавы | Наименьший диаметр отверстий d в мм. | Наибольшая глубина отверстия 1 | Наружная резьба | Внутренняя резьба | Конусность отверстия в % от длины* | ||||
практически получаемый | Возможный | Глухие отверстия | Сквозные отверстия | Наименьший 'диаметр в мм | Наименьший шаг в мм | Наименьший диаметр в мм | наименьший шаг в мм | ||
Свинцовые | 1 | 0,75 | 4d (6d) | При | 5 | 0,8 | 10 | 1 | 0,2-0,5 |
Оловянные | 1 | 0,5 | При | ||||||
Цинковые | 1,5 | 1,0 | 4d (6d) | При | 8 (6) | 1 | 10 | 1 (0,75) | 0,2-0,5 |
Алюминиевые | 2,5 | 1,5 (2,0) | При | При | 10 (12) | 1,25 | 25 (20) | 2(1,0) | 0,4-0,8 |
Магниевые | 2 | 1,5 (2,0) | 10 (6) | 1,25 | 25 (15) | 2(1,0) | 0,3-0,6 | ||
Медные | 5 | 2.5 (3,0) | При | При | 12 | 1,5 | – | -(1,5) | 0,8-1,5 |
Таблица 21. Допустимые диаметры литых отверстий.
Сплавы | Минимальный диаметр, мм | Максимальная глубина, выраженная в диаметрах для отверстий | Конусность отверстий, % от длины | ||
Практически рекомендуемый | Технологически возможный | глухих | сквозных | ||
Цинковые | 1,5 | 1,0 | 6 | 12 | 0,2-0,5 |
Алюминиевые | 2,5 | 1,5 | 3 | 6 | 0,5-1,0 |
Магниевые | 2,0 | 2,0 | 5 | 10 | 0,3-0,5 |
3,0 | 2,5 | 3 | 4 | 0,8-1,5 |

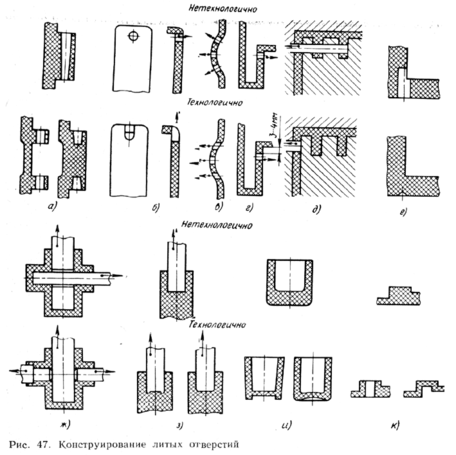

При конструировании отверстий (табл. 20) следует учитывать нерентабельность применения длинных тонких стержней (рис.6.18,а). Отверстия в боковой стенке (рис. 6.18,б), для оформления которых необходимы подвижные стержни, часто могут быть выполнены без стержней. Несколько боковых отверстий лучше располагать параллельно друг другу (рис.6.18,в), чтобы использовать для движения стержней один клиновой или гидравлический механизм. Боковая стенка с отверстием (рис.6.18,г) должна отстоять от другой стенки минимум на 3—4 мм. Следует избегать расположения отверстий (и стержней) в подвижной и неподвижной полуформах (рис.6.18,д); в этом случае лучше предусмотреть возможность последующей механической обработки. Если литое отверстие трудновыполнимо, то оно может быть обозначено центром под сверло (рис.6.18,е). Нельзя допускать пересечения отверстий, требующих пересечения стержней в пресс-форме (рис.6.18,ж). При оформлении больших глухих отверстий дно (или конец стержня) не должно иметь острых кромок (рис.6.18,з). Толщина дна глухих отверстий должна быть минимальной, чтобы исключить действие чрезмерной усадки металла на стержень (рис.6.18,и). Иногда с целью устранения локальных утолщений рекомендуется делать технологические отверстия или окна (рис.6.18, к).
