Московский Государственный Технический Университет им. Н.Э.Баумана

Домашнее задание

по курсу

«Технология производства электронной

аппаратуры»

Задание №16.

Выполнил: Принял:

Студент группы ИУ5-53

Маслак А.А. Билибин К.И.

_________(подпись)

“ __” ___________2005г.

Москва 2005

Содержание

Задание 3

Условие собираемости 5

Схемы базирования 7

Первая схема базирования. 7

Вторая схема базирования 0

Точность сборочного приспособления 0

Силовой расчет сборочного приспособления 0

Эскиз сборочного приспособления (конструктивный вариант) 0

Вид сверху 0

Вид сбоку 0

Краткое описание работы сборочного приспособления 0

Задание

Для сборочной единицы (а) , состоящей из 2-х деталей (б) и (в) определить:

1.Определить условие собираемости (найти допустимую погрешность базирования).

2.Предложить схему базирования деталей и найти фактическую погрешность базирования.

3.Определить точность сборочного приспособления, которая обеспечит собираемость деталей.

4.Предложить конструктивный вариант сборочного приспособления (эскиз).

5.Произвести силовой расчет сборочного приспособления и выбрать привод.

а)

б)

в)

Определение условий собираемости

Отверстие имеет поле допуска H7 для диаметра Ø3, предельные отклонения составляют

Валы имеют поле допуска e8 для диаметра Ø3, предельные отклонения составляют

Вал заканчивается конусом 0,5х45 , учтем это в расчетах приняв С­­_d равным 0,5. На отверстиях фасок нет поэтому C­_D = 0

Допустимое значение смещения деталей:

Cборка произойдет только при условии подвижности одной из деталей.

Смещение вдоль оси Z не влияет на собираемость.

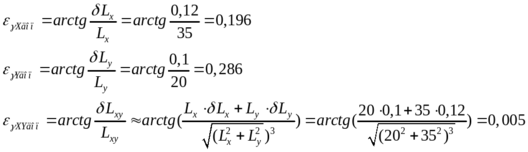

Допустимый угол поворота оси вала:

для оси X:

для оси Y:

для оси Z, допустимый угол поворота оси вала относительно оси отверстия:

выбираем наименьший допустимый угол -

Условия собираемости:

Схемы базирования

Первая схема базирования. На плоскость.

Определяем фактические погрешности базирования для детали б:

Определим фактические погрешности:

а) для левого верхнего штыря:

б) для правого верхнего штыря:

в) для левого нижнего штыря:

г) для правого нижнего штыря:

Определяем фактические погрешности базирования для детали в:

а) для левого верхнего отверстия

б) для правого верхнего отверстия

в) для левого нижнего отверстия

г) для правого нижнего отверстия

Определим наибольшее взаимное смещение оси. При данной схеме монтажа оно определяется наибольшим допуском, а следовательно:
