Московский Государственный Технический Университет

им. Н.Э. Баумана

Утвердил:

Билибин К.И.

«____»______________2007г.

Домашнее задание по теме

«Проектирование приспособлений»

Вариант № 3.

Выполнил:

Студент группы ИУ5-53

Киржанов А.Г.

«____»___________2007г.

МОСКВА – 2007г.

ЗАДАНИЕ.

1. Задание

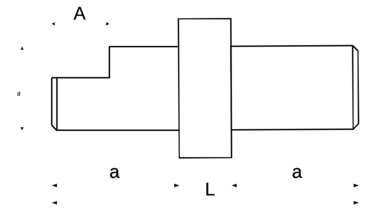

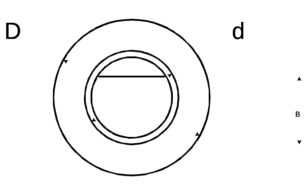

Необходимо фрезеровать паз с размерами А и В.

Дано:

А = 10+0.15

а = 16-0.15

d = 20-0.1

В = 15 -0.1

L = 52-0.1

D = 30-0.1

1. Точностной расчёт приспособления

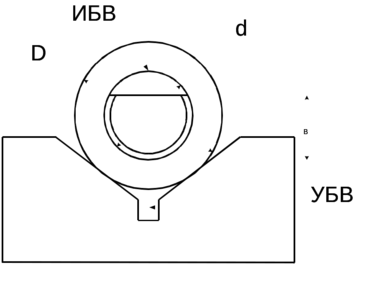

а) Базирование на призму.

ЕдопА = A-

ЕфакА = 0.1

ЕдопА = 0.1

ЕдопА ≥ ЕфакА - данная схема базирования подходит.

ЕдопB = B-

ЕфакB = D / ( 2sin /2 )

ЕдопB = 0.05

ЕфакB = 0.052 / ( 2*0.707 ) = 0.037

ЕдопB > ЕфакB - данная схема базирования подходит.

б) Базирование на плоскость.

 - средне экономическая точность метода обработки

 = 0.05

ЕдопA = A - 

ЕфакA = L

ЕфакA = 0.1

ЕдопA = 0.15 - 0.05 = 0.1

ЕдопА ≥ ЕфакА - данная схема базирования нам подходит.

ЕдопB = B-ɷ=0.1-0.05

ЕфакB = 0.1

ЕдопB = 0.05

ЕдопB < ЕфакB - данная схема базирования не подходит.

Исходя из расчётов, выбираем вариант базирования (а)

2.Силовой расчёт приспособления

k  P  F_тр

P – давление пружины, P = 150 кгс

k – коэффициент запаса, k = 1.3

F_тр = Wfn, W - сила закрепления заготовки, n – число приложений силы W,

n = 1

f – коэффициент трения, f = 0.3

W = F_тр / fn

W = k  P/ fn

W = 650 кгс

W = Q

Q – усилие пневмопривода

Q = q  F_акт

q – давление в промышленной пневмосети, q = 0.05 кгс/мм²

F_акт - активная площадь, разность площадей поршня и штока

Q = q  (D²/4-d²/4)

d = 20 мм (диаметр штока)

D = 4Q/q + d²

D = 130 мм – диаметр поршня

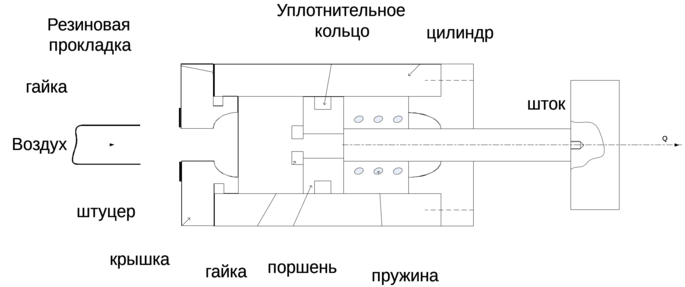

Конструкция пневмопривода

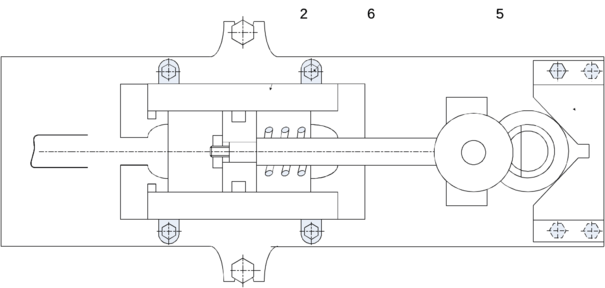

4. Общий вид приспособления

Описание чертежа приспособления для зажима заготовки

1 - стол

2 - пневмопривод

3 - фреза

4 - заготовка

5 - призма

6 - болт для крепления

5. Описание работы приспособления

При помощи превмопривода, закрепленного на столе болтами, заготовка прижимается к призме. Далее фреза обрабатывает заготовку/
