Министерство образования РФ
Государственное образовательное учреждение высшего профессионального образования «Московский государственный технический университет им. Н. Э. Баумана»
Кафедра ИУ6 «Компьютерные системы и сети»
Лабораторная работа №2
по предмету: «Микроэлектроника и схемотехника»
на тему: «Триггеры»
Выполнил студент группы ИУ5-51:
Сидякин А.А.
Проверил преподаватель:
Радюкевич В.В..
Москва 2010
Цель работы – исследование устройства и изучение работы триггеров
Асинхронный RS-триггер
Таблица истинности:
| Q | S | R | Qt |
| 0 | 0 | 0 | x |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | x |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 1 |

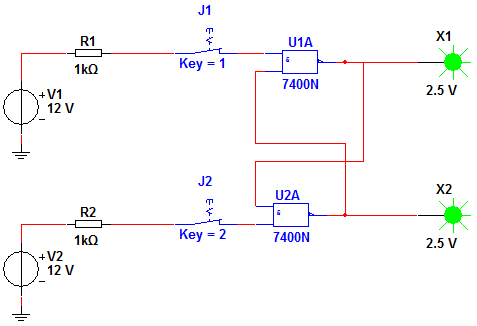

Рис. 1. Асинхронный RS-триггер
Синхронный RS-триггер

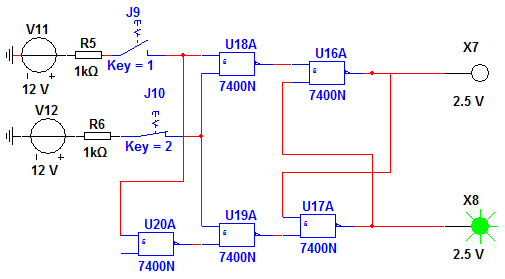

Рис. 2. Синхронный RS-триггер
D-триггер
C - синхронизация
D - информационный вход (delay - задержка)

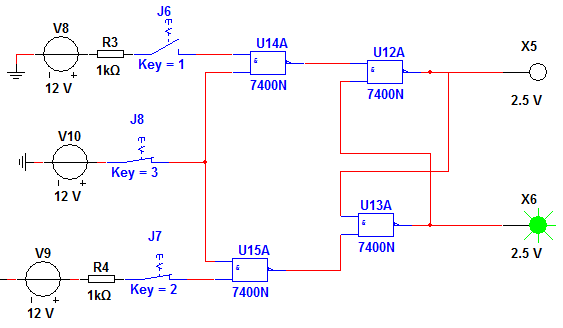

Рис. 3. D-триггер
Универсальный JK-триггер

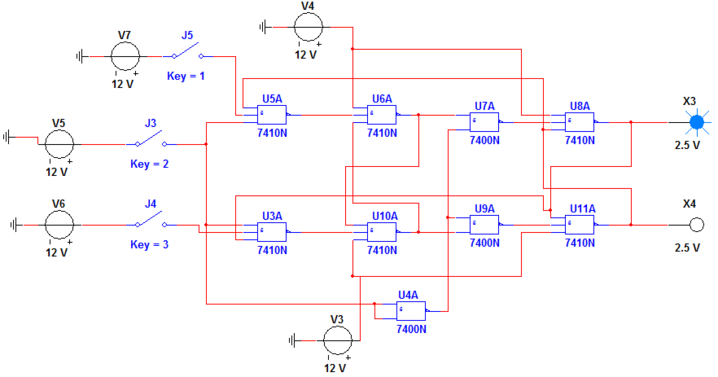

Рис. 4. Универсальный JK-триггер
J - установка в 1
K - установка в 0
Отличие от входов R и S - при любом наборе на входах никогда не получится запрещённого состояния, будут только в 1, в 0, хранение и переключение
C - динамический вход:
/C - прямой динамический вход (информация меняется по переднему фронту синхроимпульса)
\C - инверсный динамический вход (информация меняется по заднему фронту синхроимпульса)
Из данного триггера можно сделать любой другой триггер
Таблица истинности:
| Q | C | J | K | Qt | состояние |
| 0 | _/‾ | 0 | 0 | 0 | хранение |
| 0 | _/‾ | 0 | 1 | 0 | хранение |
| 0 | _/‾ | 1 | 0 | 0 | хранение |
| 0 | _/‾ | 1 | 1 | 0 | хранение |
| 0 | ‾\_ | 0 | 0 | 0 | хранение |
| 0 | ‾\_ | 0 | 1 | 0 | запись 0 |
| 0 | ‾\_ | 1 | 0 | 1 | запись 1 |
| 0 | ‾\_ | 1 | 1 | 1 | переключение |
| 1 | _/‾ | 0 | 0 | 1 | хранение |
| 1 | _/‾ | 0 | 1 | 1 | хранение |
| 1 | _/‾ | 1 | 0 | 1 | хранение |
| 1 | _/‾ | 1 | 1 | 1 | хранение |
| 1 | ‾\_ | 0 | 0 | 1 | хранение |
| 1 | ‾\_ | 0 | 1 | 0 | запись 0 |
| 1 | ‾\_ | 1 | 0 | 1 | запись 1 |
| 1 | ‾\_ | 1 | 1 | 0 | переключение |
Измерение задержки

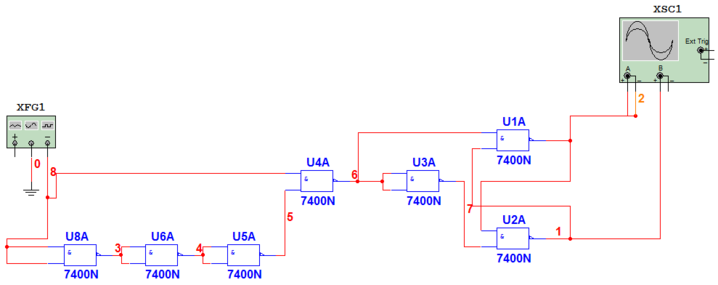

Рис. 5. Измерение задержки
(
нс)
Трёхразрядный асинхронный суммирующий счётчик

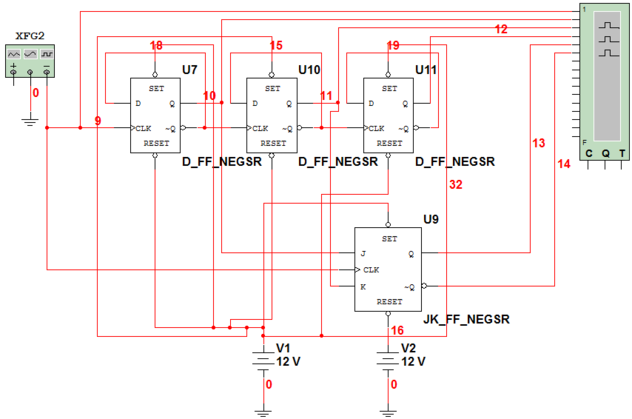

Рис. 6. Счётчик

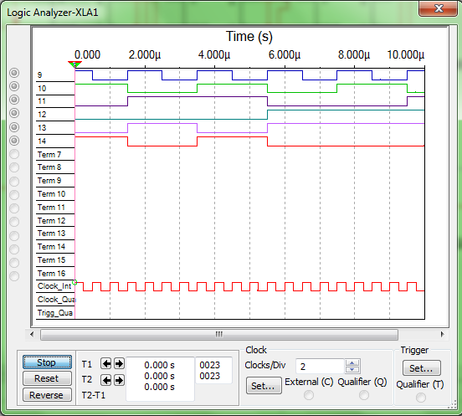

Рис. 7. Счётчик Logic Analyzer
Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух или более устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам — их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.
Отличительной особенностью триггера как функционального устройства является свойство запоминания двоичной информации. Под памятью триггера подразумевают способность оставаться в одном из двух состояний и после прекращения действия переключающего сигнала. Приняв одно из состояний за «1», а другое за «0», можно считать, что триггер хранит (помнит) один разряд числа, записанного в двоичном коде
Асинхронный триггер изменяет своё состояние непосредственно в момент появления соответствующего информационного сигнала(ов), с некоторой задержкой равной сумме задержек на элементах составляющих данный триггер.
Синхронные триггеры реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации С (от англ. clock). Этот вход также обозначают термином «такт». Такие информационные сигналы называют синхронными. Синхронные триггеры в свою очередь подразделяют на триггеры со статическим (статические) и динамическим (динамические) управлением по входу синхронизации С.
Одноступенчатые триггеры состоят из одной ступени представляющей собой элемент памяти и схему управления, делятся на триггеры со статическим управлением и триггеры с динамическим управлением.
Триггеры со статическим управлением воспринимают информационные сигналы при подаче на вход С логической единицы (прямой вход) или логического нуля (инверсный вход).
Триггеры с динамическим управлением воспринимают информационные сигналы при изменении (перепаде) сигнала на входе С от 0 к 1 (прямой динамический С-вход) или от 1 к 0 (инверсный динамический С-вход). Также встречается название «триггер управляемый фронтом ».
Двухступенчатые триггеры бывают, как правило, со статическим управлением. При одном уровне сигнала на входе С информация, в соответствии с логикой работы триггера, записывается в первую ступень (вторая ступень заблокирована для записи). При другом уровне этого сигнала происходит копирование состояния первой ступени во вторую (первая ступень заблокирована для записи), выходной сигнал появляется в этот момент времени с задержкой равной задержке срабатывания ступени. Обычно двухступенчатые триггеры применяются в схемах, где логические функции входов триггера зависят от его выходов, во избежание временны́х гонок. Двухступенчатые триггеры с динамическим управлением встречаются крайне редко. Двухступенчатый триггер обозначают ТТ.
