Отчет по Лабораторной Работе №2
“Стабилизаторы”
Выполнил: Зайков Сергей
Группа ИУ5-42
-

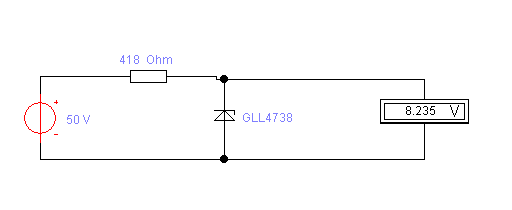

Полученная схема
| GLL4738 | 100 мА, | 50 В |
| A | V | Rдиф | Rб |
| 1,00E-01 | 8,24E+00 | 4,20E-01 | 4,18E+02 |
| 5,00E-02 | 8,21E+00 |

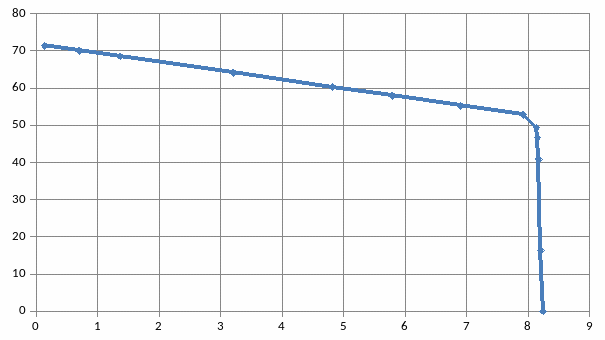

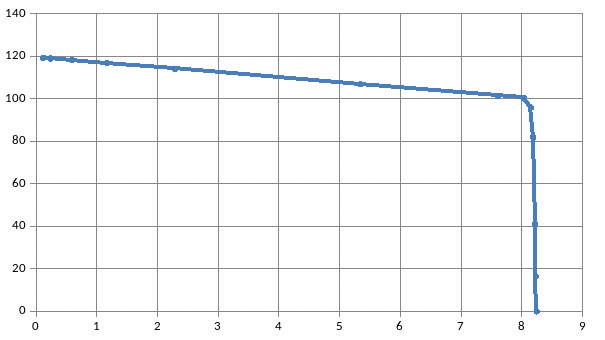

| Uвх = 50V | Uвх = 30V | Uвх = 10V | |||
| Uвых | I | Uвых | I | Uвых | I |
| 0,1194 | 119,3 | 0,1429 | 71,42 | 0,02389 | 23,86 |
| 0,2382 | 119 | 0,7009 | 70,08 | 0,2336 | 23,36 |
| 0,5911 | 118,2 | 1,37 | 68,48 | 0,4565 | 22,82 |
| 1,168 | 116,8 | 3,205 | 64,09 | 1,068 | 21,36 |
| 2,283 | 114,1 | 4,818 | 60,23 | 1,93 | 19,3 |
| 5,341 | 106,8 | 5,79 | 57,9 | 3,235 | 16,17 |
| 7,606 | 101,4 | 6,905 | 55,24 | 4,176 | 13,92 |
| 8,029 | 100,4 | 7,921 | 52,8 | 4,887 | 12,22 |
| 8,148 | 95,85 | 8,138 | 49,32 | 5,443 | 10,89 |
| 8,186 | 81,86 | 8,155 | 46,6 | 7,047 | 7,047 |
| 8,219 | 41,09 | 8,173 | 40,87 | 8,093 | 4,046 |
| 8,229 | 16,46 | 8,205 | 16,41 | 8,125 | 2,708 |
| 8,245 | 0 | 8,245 | 0 | 8,245 | 0 |
| Rвн |
| 0,396 |
| 0,441125 |
| 0,412071 |
| 0,412963 |
| 0,418904 |
| 0,419444 |
| 0,423 |
| 0,026154 |
| 0,002716 |
| 0,000809 |
| 0,000406 |
| 0,000972 |
| Rвн |
| 0,416418 |
| 0,418188 |
| 0,417995 |
| 0,417876 |
| 0,417167 |
| 0,419173 |
| 0,416393 |
| 0,062356 |
| 0,00625 |
| 0,003141 |
| 0,001308 |
| 0,002438 |
Uвх = 10 V
| Rвн |
| 0,41942 |
| 0,412778 |
| 0,418836 |
| 0,418447 |
| 0,416933 |
| 0,418222 |
| 0,418235 |
| 0,418045 |
| 0,417382 |
| 0,34855 |
| 0,023916 |
| 0,044313 |

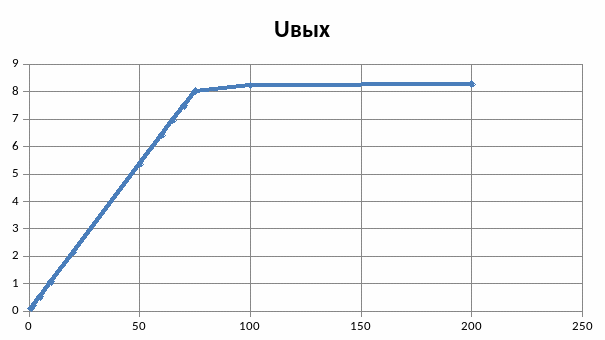

| R = 50 Ohm | ||
| Uвх | Uвых | K |
| 1 | 0,1064 | |
| 2 | 0,2133 | 0,1069 |
| 5 | 0,5338 | 0,106833 |
| 10 | 1,068 | 0,10684 |
| 20 | 2,136 | 0,1068 |
| 50 | 5,341 | 0,106833 |
| 60 | 6,41 | 0,1069 |
| 65 | 6,944 | 0,1068 |
| 70 | 7,478 | 0,1068 |
| 75 | 8,012 | 0,1068 |
| 100 | 8,217 | 0,0082 |
| 200 | 8,274 | 0,00057 |

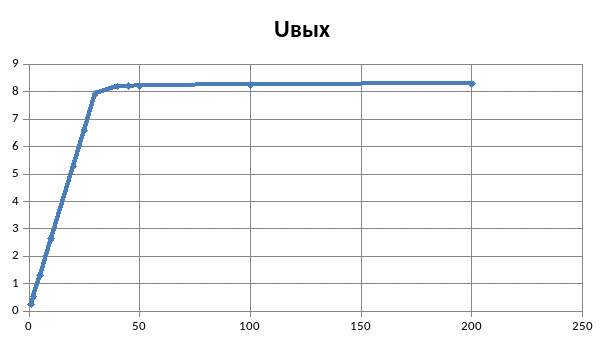

| R = 150 Ohm | ||
| Uвх | Uвых | K |
| 1 | 0,2631 | |
| 2 | 0,5271 | 0,264 |
| 5 | 1,319 | 0,263967 |
| 10 | 2,64 | 0,2642 |
| 20 | 5,28 | 0,264 |
| 25 | 6,6 | 0,264 |
| 30 | 7,921 | 0,2642 |
| 40 | 8,191 | 0,027 |
| 45 | 8,203 | 0,0024 |
| 50 | 8,211 | 0,0016 |
| 100 | 8,252 | 0,00082 |
| 200 | 8,289 | 0,00037 |

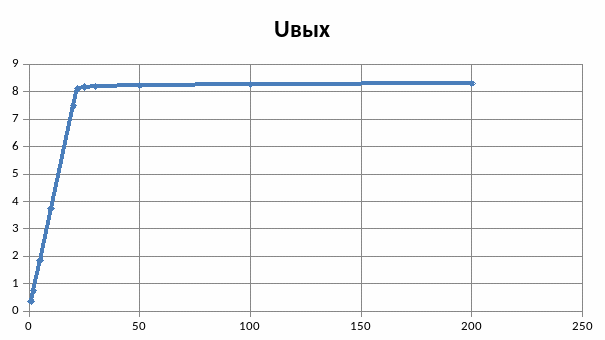

| R = 250 Ohm | ||
| Uвх | Uвых | K |
| 1 | 0,3728 | |
| 2 | 0,747 | 0,3742 |
| 5 | 1,87 | 0,374333 |
| 10 | 3,741 | 0,3742 |
| 20 | 7,482 | 0,3741 |
| 22 | 8,105 | 0,3115 |
| 25 | 8,163 | 0,019333 |
| 30 | 8,188 | 0,005 |
| 50 | 8,223 | 0,00175 |
| 100 | 8,256 | 0,00066 |
| 200 | 8,292 | 0,00036 |
K = r/R = 0,42/418 = 0,001
