ИЗМЕРЕНИЕ ФАЗОВОГО СДВИГА

Понятие «фаза» характеризует гармоническое (синусои­дальное) колебание в любой конкретный момент времени. Для гармонического колебания имеющего амплитуду , и круговую частоту , текущая (мгновенная) фаза в любой момент времени представляет собой весь аргу­мент функции ( где — начальная фаза.

Мето­ды измерений: осциллографические, компенсационный, преобра­зования фазового сдвига во временной интервал, цифровой (дис­кретного счета), преобразования частоты.

Осциллографические методы измерения фазового сдвига

Линейной, синусоидальной и круговой раз­верток и компенсационный метод.

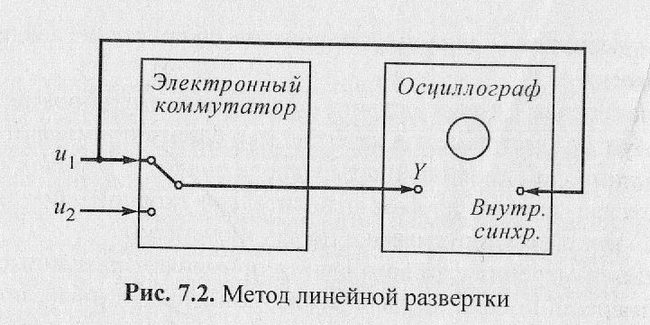

Метод линейной развертки.

погрешность составляет ± 5...7°

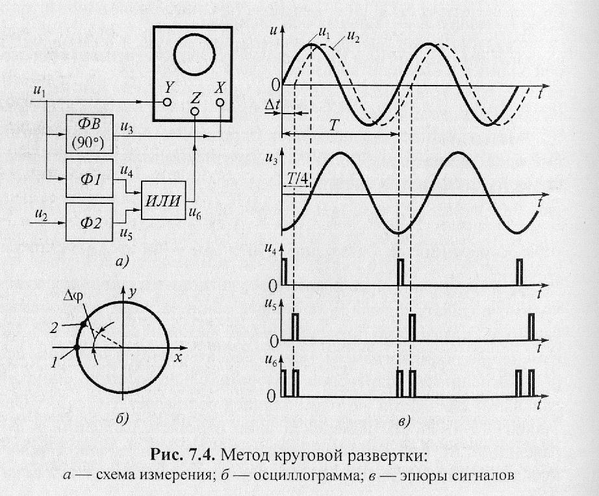

Метод круговой развертки

Этот метод обеспечивает измерение фазового сдвига практи­чески в пределах от 0 до 360°. Сущность метода поясняют схемы и диаграммы, показанные на рис. 7.4. для случая измерения фазового сдвига между сигналами и

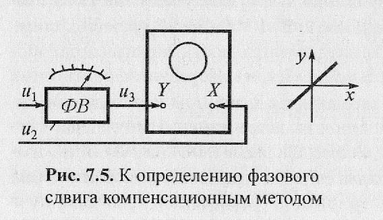

Компенсационный метод

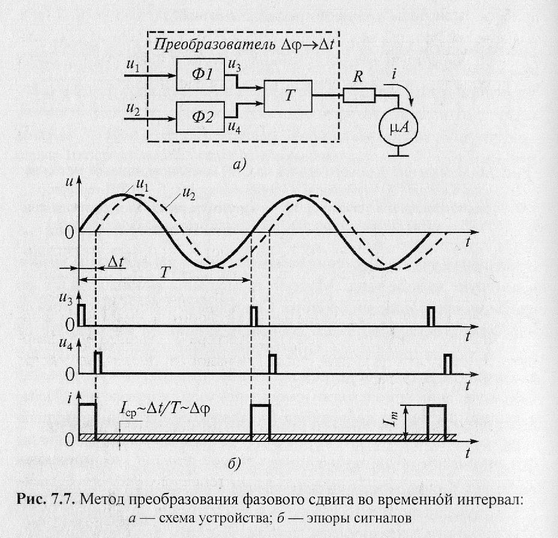

Метод преобразования фазового сдвига во временной интервал

погрешностью + 1...2⁰.

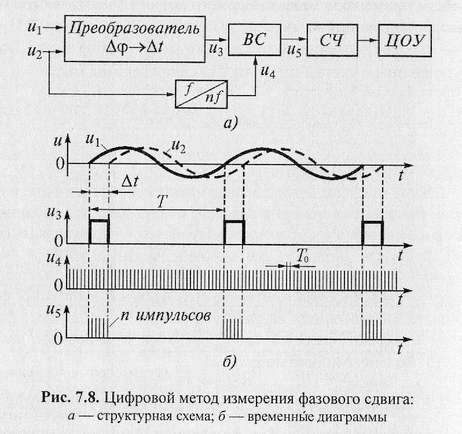

Цифровые методы измерения фазового сдвига

ЦОУ (рис. 7.8, а). Схема и прин­цип действия преобразователя полностью совпадает со схемой и принципом действия преобразователя, описанного в разд. 7.3. Временной селектор представляет собой ключевую логическую схему. Формирователь счетных импульсов построен на базе умножителя частоты входного сигнала и схемы формиро­вания выходных импульсов.

(7.8)

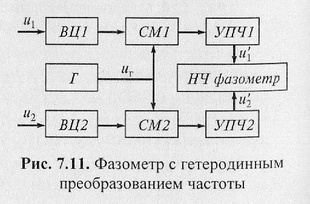

Фазометр с гетеродинным преобразованием частоты

Фазометры с умножением частоты

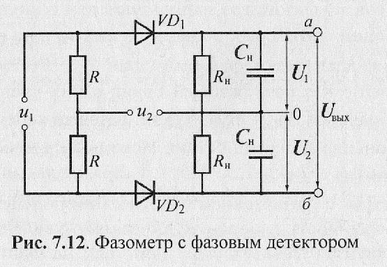

Измерение фазового сдвига фазовыми детекторами

погрешность измерений около 2...3⁰.
