2.5.3 Соответствие информационных входов мультиплексоров 2-ого уровня выбранным управляющим переменным.
Управляющие переменные: X3X0
//пофиксить
2.5.3.1 Логические функции, подаваемые на вход D0 мультиплексора 1-ого уровня, минимизация и приведение к элементам Шеффера.
ee
2.5.3.2 Логические функции, подаваемые на вход D1 мультиплексора 1-ого уровня, минимизация и приведение к элементам Шеффера.
Схема устройства в EWB5.12: //пересобрать!!! Добавить скрин
2.5.4. Функциональная схема
При построении схемы были использованы элементы К155ЛА3 (микросхема представляет собой четыре логических элемента 2И-НЕ), мультиплексор К155КП2 (микросхема представляет собой сдвоенный селектор-мультиплексор 4-1 с общими входами выбора данных и раздельными входами стробирования) и мультиплексор К555КП16 (микросхема представляет собой счетверённый селектор-мультиплексор 2-1 с общими входами выбора данных и нераздельными входами стробирования).
Функциональная схема ЦУУ представлена на листе №3.
3. ЗАДАЧА 2
3.1 Табличная форма и СДНФ функции ![]()
Y=(2,3,4,5,10,11,12,13,17,18,22,23,24,25,30,31,32,33,38,39,40,41,46,47,48,49,52,53,58,59,60,61)
| № |
|
|
|
|
|
|
|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 2 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
| 3 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |
| 4 | 0 | 0 | 0 | 1 | 0 | 0 | 1 |
| 5 | 0 | 0 | 0 | 1 | 0 | 1 | 1 |
| 6 | 0 | 0 | 0 | 1 | 1 | 0 | 0 |
| 7 | 0 | 0 | 0 | 1 | 1 | 1 | 0 |
| 8 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| 9 | 0 | 0 | 1 | 0 | 0 | 1 | 0 |
| 10 | 0 | 0 | 1 | 0 | 1 | 0 | 1 |
| 11 | 0 | 0 | 1 | 0 | 1 | 1 | 1 |
| 12 | 0 | 0 | 1 | 1 | 0 | 0 | 1 |
| 13 | 0 | 0 | 1 | 1 | 0 | 1 | 1 |
| 14 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
| 15 | 0 | 0 | 1 | 1 | 1 | 1 | 0 |
| 16 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| 17 | 0 | 1 | 0 | 0 | 0 | 1 | 1 |
| 18 | 0 | 1 | 0 | 0 | 1 | 0 | 1 |
| 19 | 0 | 1 | 0 | 0 | 1 | 1 | 0 |
| 20 | 0 | 1 | 0 | 1 | 0 | 0 | 0 |
| 21 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| 22 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
| 23 | 0 | 1 | 0 | 1 | 1 | 1 | 1 |
| 24 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 25 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 26 | 0 | 1 | 1 | 0 | 1 | 0 | 0 |
| 27 | 0 | 1 | 1 | 0 | 1 | 1 | 0 |
| 28 | 0 | 1 | 1 | 1 | 0 | 0 | 0 |
| 29 | 0 | 1 | 1 | 1 | 0 | 1 | 0 |
| 30 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| 31 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 32 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
| 33 | 1 | 0 | 0 | 0 | 0 | 1 | 1 |
| 34 | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
| 35 | 1 | 0 | 0 | 0 | 1 | 1 | 0 |
| 36 | 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| 37 | 1 | 0 | 0 | 1 | 0 | 1 | 0 |
| 38 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 39 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 40 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
| 41 | 1 | 0 | 1 | 0 | 0 | 1 | 1 |
| 42 | 1 | 0 | 1 | 0 | 1 | 0 | 0 |
| 43 | 1 | 0 | 1 | 0 | 1 | 1 | 0 |
| 44 | 1 | 0 | 1 | 1 | 0 | 0 | 0 |
| 45 | 1 | 0 | 1 | 1 | 0 | 1 | 0 |
| 46 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
| 47 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 48 | 1 | 1 | 0 | 0 | 0 | 0 | 1 |
| 49 | 1 | 1 | 0 | 0 | 0 | 1 | 1 |
| 50 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
| 51 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
| 52 | 1 | 1 | 0 | 1 | 0 | 0 | 1 |
| 53 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 54 | 1 | 1 | 0 | 1 | 1 | 0 | 0 |
| 55 | 1 | 1 | 0 | 1 | 1 | 1 | 0 |
| 56 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 57 | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| 58 | 1 | 1 | 1 | 0 | 1 | 0 | 1 |
| 59 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 60 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
| 61 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 62 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
| 63 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
3.2 Построение карты Карно для функции Y2.

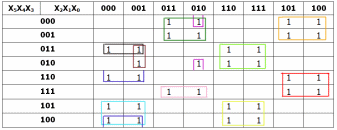

Представим таблицу функции в виде карты Карно. По столбцам отображаются значения переменных X2, X1, X0, а по строкам – X5,X4, X3.
|
|
|
|
3.3 Синтез ЦУУ на основе логических элементов Шеффера
Для организации схемы на элементах Шеффера, необходимо привести функцию к базису И-НЕ. Для этого воспользуемся формулой:
