Масса перегородки между боевым и моторно-трансмиссионным отделением:

1. Определение центра масс забронированного корпуса.

Верхний лист лобовой проекции:

Нижний лист лобовой проекции:

Днище:

Бортовой бронелист:

Крыша корпуса:

Кормовой лист:

Маска пушки:

Башня:

.

1. Определение центра масс всей машины.

1. Среднее удельное давление на грунт.

Среднее удельное давление на грунт необходимо определить с целью последующей оценки проходимости машины.

L – длина опорной поверхности.

b – ширина гусеницы.

G – масса.

1. Уточненный тяговый расчет.

Так как предварительно заданная масса меньше массы, полученной в ходе расчётов, то необходимо проверить, подходит ли нам выбранный двигатель, и пересчитать максимальную скорость.

1. Сила сопротивления воздуха:

;

1. КПД гусениц:

;

1. Общее КПД:

;

1. Потребная сила тяги:

;

1. Свободная мощность двигателя:

1. Эффективная мощность:

Следовательно, предварительно выбранный двигатель В-92С2 с эффективной мощностью 1000л.с.

Рассчитаем максимальную скорость:

1. Расчет элементов башни.

   1. Расчет усилия отката.

Усилие отката при выстреле осколочно-фугасным снарядом:

Исходные данные:

Расчёт:

Скорость откатной части

Энергия отката

Усилие отката

Усилие отката при выстреле бронебойным снарядом:

Исходные данные:

Расчёт:

Скорость откатной части

Энергия отката

Усилие отката

За усилие отката принимаем наибольшее из значений .

1. Расчет шариковой опоры башни.

На сегодняшний день наиболее целесообразным является использование шариковых опор с тороидальной формой беговых дорожек подвижного и неподвижного погона. Основными деталями такой опоры являются погоны и шарики. Основными силами, действующими на опору башни, являются: и – сила сопротивления откату при выстреле. Работоспособность и долговечность погонов в основном определяются контактными напряжениями смятия погонов, вызванными этими силами.

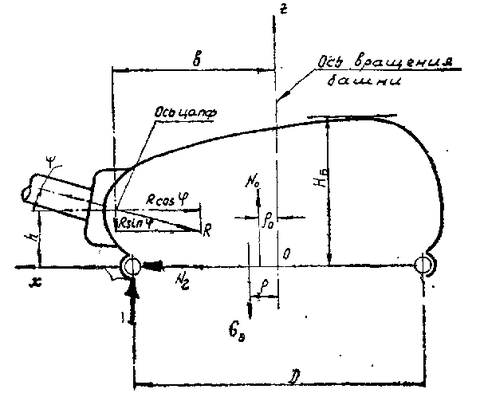

Рис.5 Расчётная схема шариковой опоры

N₀ – суммарная вертикальная реакция;

N_г – суммарная горизонтальная реакция;

D – диаметр погона;

h – высота крепления орудия;

b – расстояние от оси вращения башни до оси крепления орудия;

φ – угол положения орудия;

ρ – плечо силы веса башни относительно оси вращения башни;

ρ₀ – плечо суммарной вертикальной реакции;

Исходные данные:

Для расчёта работоспособности шариковой опоры необходимо ввести несколько допущений:

1) ось канала ствола, центр тяжести башни и ось её вращения лежат в одной общей вертикальной плоскости;

2) танк размещён на горизонтальном участке;

3) распределение дополнительной вертикальной нагрузки шариков подчиняется синусоидальному закону;

4) горизонтальные силы распределяются по шарикам аналогично нагрузке в радиальных подшипниках качения.

Суммарная вертикальная реакция N₀ представляет равнодействующую вертикальных составляющих реактивных сил, с которыми шарики действуют на подвижный погон башни. Она определяется из уравнения равновесия сил, приложенных к башне в проекциях на вертикальную ось oz:

Координату (ρ₀) приложения этой реакции находят из уравнения равновесия моментов относительно оси oy:

Суммарной горизонтальной реакцией N_г называется равнодействующая горизонтальных составляющих реактивных сил шариков на подвижный погон:

В опорах с охватывающим подвижным погоном N_г оказывается равнодействующей горизонтальных реакций шариков передней полуокружности погона, а самым нагруженным оказывается передний шарик. В опорах с охватываемым подвижным погоном N_г представляет равнодействующую горизонтальных реакций шариков кормовой полуокружности погона, а самым нагруженным является кормовой шарик.

Вертикальная нагрузка шариков. В частном случае при ρ₀ = 0 все шарики равномерно нагружены и вертикальная нагрузка на один шарик равна:

где z=180 – общее количество шариков в погоне.

В общем случае нагружения ρ₀ 0 и вертикальная нагрузка определяется на основании уравнения моментов действующих на шарики (см. рис 8)

где q_i– вертикальная нагрузка i-ого шарика;

_i – угловая координата i-ого шарика.

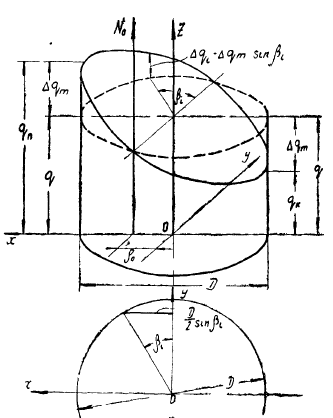

Рис. 6 Эпюра распределения вертикальных сил действующих на шарики

Вертикальную нагрузку i-ого шарика можно представить как сумму средней нагрузки q =N₀/z и дополнительной нагрузки q_i , распределяемой согласно 3-му допущению по закону синуса, q_i = q_т·sin_i, тогда

, так как

. Суммы в крайних слагаемых для большого числа расположенных по окружности шариков стремятся к нулю. Таким образом:

, откуда

Как видно из рис.8 нагрузка на передний шарик (q_п) и кормовой шарик (q_к) будут определяться по формулам:

Очевидно, что большим углам возвышения орудия соответствует большая нагрузка на кормовой шарик, и меньшая – на передний шарик. Аналогично при склонении – меньшая нагрузка на кормовой, и большая – на передний.

Наибольшая нагрузка на кормовой шарик будет при максимальном угле возвышения орудия, равном для данной машины 15⁰. При этом ρ₀ будет равно:

Нагрузка на кормовой шарик будет равна:

Горизонтальная нагрузка шариков. Наибольшая горизонтальная сила (p) (см. рис.9) в опорах с охватывающим подвижным погоном действует на передний шарик, а в опорах с охватываемым подвижным погоном на кормовой. В соответствии с теорией радиальных подшипников качения максимальная горизонтальная сила действующая на наиболее нагруженный шарик в пять раз больше средней нагрузки, т.е.:

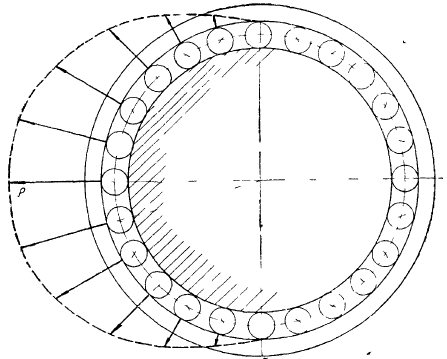

Рис.7 Эпюра горизонтальных сил действующих на шарики

Результирующая нагрузка шарика будет равна:

Работоспособность и долговечность погонов для режима систематических нагружений опоры оценивается по контактным напряжениям смятия погонов наиболее нагруженным шариком

²

где r_к – радиус канавки тороидальной беговой дорожки погона;

r_ш – радиус шарика.

Эта формула применима для опор со стальными погонами и шариками. При отношении в опорах с погонами выполненными из легированной стали и твёрдостью HRC 50 , контактные напряжения не должны превышать

.

Получившееся контактное напряжение меньше допустимого, значит, устанавливаются шарики диаметром 35 мм.

1. Вывод.

В данном курсовом проекте была проработана общая компоновка танка.

На основании проработанных данных можно выделить ряд преимуществ:

1. Полная защищенность экипажа от противотанковых средств противника в пределах углов безопасного маневрирования.

2. Пушка спроектированного танка защищена маской - это способствует её хорошей защищённости.

3. В отличие от башен, устанавливаемых на танках семейства Т-72, спроектированная башня вмещает в себя весь экипаж, что позволяет уменьшить высоту корпуса.

4. На машине установлен дистанционно управляемый пулемет для поражения живой силы.

5. Электронная система наблюдения на месте механика – водителя.

6. Большой запас топлива на борту танка позволяет проехать большую дистанцию без дозаправки.

Но также спроектированный танк имеет некоторые недостатки, а именно наличие электронной связи между приборами наводчика и командира установленными в кабине и приборами установленным в башне, что увеличивает вероятность танка быть «ослепленным», а так же электропривод у механика-водителя, увеличивает вероятность танка быть «обездвиженным».

В целом, предлагаемая машина имеет высокую защищенность, отвечающую заданным требованиям.

1. Список используемой литературы.

1. Буров С.С. «Конструкция и расчёт танков», Москва 1973 г.

2. «Военные гусеничные машины», том 1, книга 1.

3. «Танк «Урал»», книга первая, Москва 1975 г.

4. Рождественский Ю.Л., Морозов А.В. Разработка конструктивно компоновочной схемы основного танка (на базе прототипа). Методическое пособие для выполнения курсового проекта. Москва 2005.
