при векторном сканировании электронным лучом
Обратим внимание ещё на одно обстоятельство, которое позволяет сузить количество вариантов построения привода. При анализе вариантов технологических движений рассматривались лишь варианты движения изделия – полупроводниковой пластины – и не рассматривались варианты движения инструмента – электронно-оптической системы. ЭОС - сложный, прецизионный узел, состоящий из нескольких электромагнитных линз, и имеющий значительные габариты. Перемещение такого узла может привести к уходу центральной оси от её первоначального положения, а также к потере точности взаимного расположения линз. В практике проектирования установок микролитографии – контактных, проекционных и других - источник излучения фиксируется на корпусе и в технологических движениях участия не принимает.

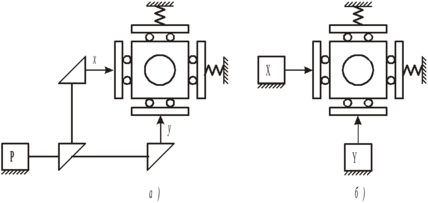

Итак, для выполнения технологических воздействий в УЭЛЭ, изделие должно совершать движения в двух взаимно перпендикулярных направлениях и иметь по каждой оси ход, превышающий размер обрабатываемой пластины. На рис.2.5 представлены варианты схем двухкоординатных приводов. По одной из схем, координатный стол имеет две степени подвижности и получает перемещение либо от привода с одним источником движения P (рис.2.5,а), либо от двух независимых приводов Х и Y. (рис.2.5,б). Другая схема - это двухуровневая система кареток (рис.2.6), каждая из которых обладает одной степенью подвижности. По этой схеме возможен вариант лишь с независимыми приводами для каждой координаты. Привод для координаты Y перемещает нижнюю каретку по неподвижным направляющим. На нижней каретке установлен привод Х, а также направляющие верхней каретки, на которой размещён держатель изделия. В связи с тем, что процесс электронно-лучевой обработки должен проводится в вакууме при давлении порядка 5*10-5 Па, схема с одной кареткой нерациональна, так как требует значительно большего количества направляющих, размещаемых внутри вакуумной камеры. Кроме того, ход такой каретки меньше, чем у двухуровневой каретки тех же габаритов.
Рис.2.5. Схемы двухкоординатного перемещения с одной кареткой
Рис.2.6. Схема двухкоординатного перемещения с двумя каретками

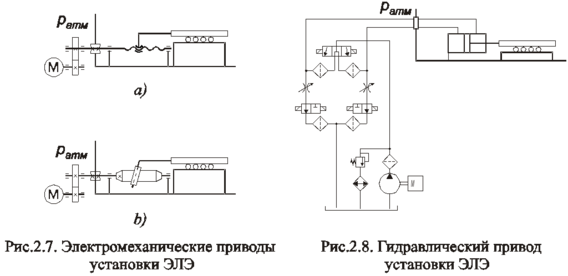

Следующий этап проектирования привода установки электронно-лучевого экспонирования - анализ вариантов передачи поступательного движение узлу, несущему на себе изделие. Исходя из требований, приведённых в таблице 2.1, можно предположить, что в наибольшей степени им будут удовлетворять электромеханический и гидравлический приводы. На рис.2.7 приведены варианты схем электромеханических приводов. Источниками движения являются шаговые двигатели, размещаемые вне вакуумной камеры. Преобразование вращательного движения двигателя в линейное перемещение каретки производится передачами винт-гайка (рис.2.7,а) или фрикционной передачей поступательного движения (рис.2.7,б), состоящей из вала и контактирующего с ним роликом, ось вращения которого развёрнута на небольшой угол. Обе передачи размещаются в вакуумной камере. По этой причине вал, связывающий двигатель и передачу, снабжён вакуумным уплотнением.
Д
ругой вариант исполнения привода приведён на рис.2.8. Линейное перемещение каретке сообщает шток гидроцилиндра, который также размещается в вакуумной камере установки. Подача жидкости в гидроцилиндр осуществляется по трубопроводам, которые в местах входа в вакуумную камеру снабжаются герметизаторами.
На рис.2.9 представлен вариант кинематической схемы УЭЛЭ. Рассмотрим работу установки, пользуясь приведённой схемой.

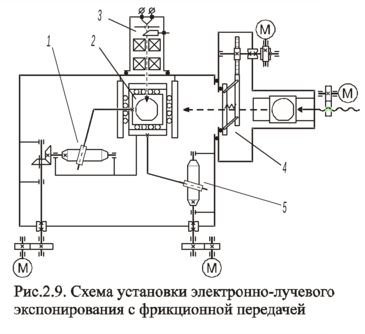

Экспонирование полупроводниковой пластины проводится электронно-оптической системой 3. Закреплённая на координатном столе 2 пластина совершает по программе линейные перемещения с помощью приводов 1 и 5. Каждый привод состоит из шагового двигателя, понижающей зубчатой передачи, ввода движения в вакуум и фрикционной передачи, сообщающей поступательное перемещение соответствующей каретке. Движение по каждой координате отслеживается датчиками положения и управляется ЭВМ с помощью шаговых двигателей в две ступени. Первая ступень управления соответствует большой скорости перемещения координатного стола из позиции в позицию, а вторая ступень – малой скорости для доводки стола в зону останова. Погрешность перемещения привода должна быть около 1 мкм, в этом случае окончательное совмещение зоны обработки с рисунком на пластине осуществляется за счёт отклонения луча. В установке предусмотрена загрузка пластин через шлюз 4, снабжённый манипулятором и затвором. В приводе манипулятора использован шаговый двигатель, а также зубчатая передача и ходовой винт. Привод з
атвора состоит из двигателя, червячной передачи, ввода движения в вакуум и зубчатой рейки.
Рис.2.10. Установка электронно-лучевого экспонирования с гидроприводом

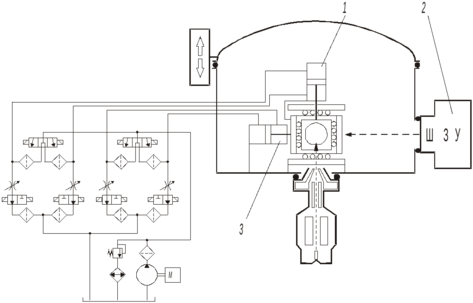

Другой вариант схемы УЭЛЭ изображён на рис.2.10. По этой схеме построена промышленная установка «Отелло-1» [1]. В ней для каждой координаты использованы гидроприводы, полностью размещённые внутри вакуумной камеры. Стол с пластиной и верхней кареткой приводится в движение гидроприводом 1, а нижняя каретка перемещается гидроприводом 3 в поперечном направлении. Система управления отслеживает перемещение пластины с помощью датчиков, закреплённых на верхней каретке. Загрузка пластин в камеру с помощью шлюзового устройства 2 позволяет сократить потери времени на создание требуемого вакуума.
Как видно, оба варианта привода соответствуют требованиям. Вместе с тем, для принятия решения о выборе окончательного варианта следует принимать во внимание ряд не рассмотренных параметров. Среди них экономические параметры занимают ведущее место. Они охватывают не только стоимость изготовления привода, но и затраты на его эксплуатацию, ремонт, замену. Кроме того, необходимо учитывать, что привод в УЭЛЭ работает в напряжённом динамическом режиме: резкий разгон, быстрое перемещение, торможение и точный останова. Согласно теории систем автоматического регулирования наилучшими динамическими характеристиками обладают гидравлические, пневматические и смешанные – пневмогидравлические приводы. По этой причине они должны иметь преимущества при принятии решения.
Электромеханические приводы, как правило, имеют достаточно длинные кинематические цепи, состоящие из множества звеньев: электродвигателя, муфт, редукторов, передаточных механизмов. чем длиннее кинематическая цепь, тем меньше жесткость привода, выше кинематическая погрешность и ниже динамическая устойчивость. Однако, электромеханический привод часто превосходит другие по ряду параметров. Связано это с тем, что они начали первыми использоваться в технологических машинах. Имеется богатая элементная база с отработанными типовыми конструкциями. Следующая глава посвящена рассмотрению электромеханического привода.
