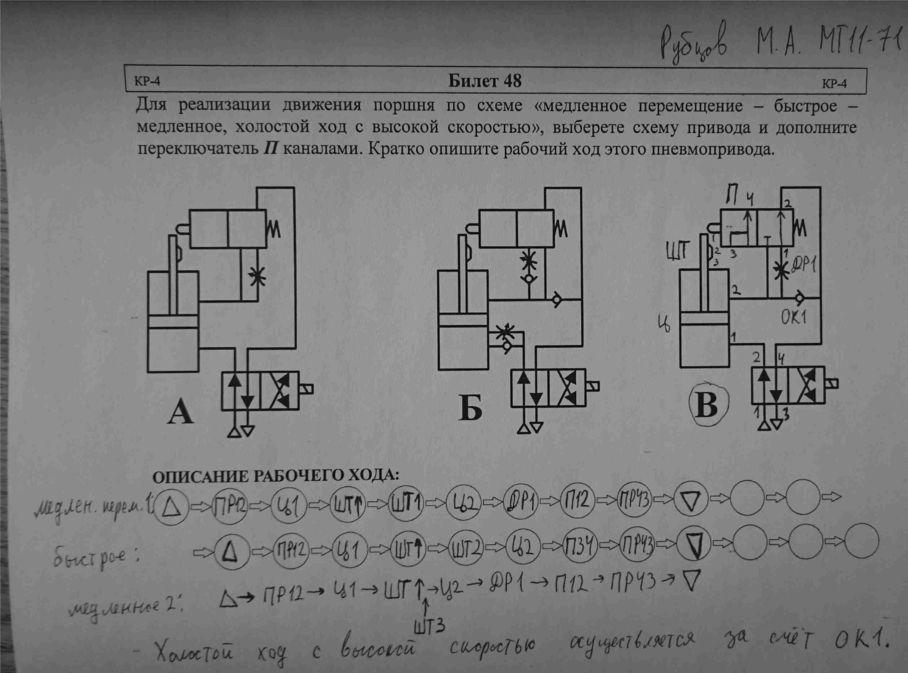

Я опишу твою схему словами! Прочти внимательно!

К переключателю П внизу подводится 2 канала (правый с ДР1- обозначен 1, левый свободный - не обозначен). В начале движения штока вверх воздух из Ц2 пойдёт через ДР1 и отверстие 1-2 в переключателе. Второе отверстие (которое не обозначено) заглушено и через него воздух не пойдёт. Не пойдёт он и через ОК1 - клапан закрыт. Воздух, проходя через дроссель ДР1, замедлит движение поршня. Это «медленное перемещение».

Чтобы поршень (на схеме не обозначен) перемещался «быстро», кулачок на штоке (поз.ШТ2) передвинет переключатель П вправо и воздух из Ц2 будет проходить через два тех самых канала: один напрямую связан с отверстием 3 в переключателе П, второй через ДР1 к отверстию в П без обозначения (так по твоей схеме), причём оба отверстия ведут к одному выходу из переключателя - П4.

Думаешь это верно? Зачем нужно было делать два отверстия в левой части переключателя П? Полагаю, что ты не объяснишь, я – тоже!
