¦ 7 ¦ 214.81 ¦ 4553.26 ¦¦ 1881.08 ¦ 8643.47 ¦

¦ 8 ¦ 38.04 ¦ 3501.46 ¦¦ 3979.56 ¦ 6646.83 ¦

¦ 9 ¦ 54.95 ¦ 6401.74 ¦¦ 3562.44 ¦ 12152.45 ¦

¦ 11 ¦ 214.81 ¦ 4553.26 ¦¦ 3174.06 ¦ 8643.47 ¦

¦ 13 ¦ 54.95 ¦ 6401.74 ¦¦ 2785.69 ¦ 12152.45 ¦

¦ 14 ¦ 214.81 ¦ 4553.26 ¦¦ 2785.69 ¦ 8643.47 ¦

¦----+-----------От сочетаний, включающих сейсмические нагрузки-----------¦

¦ 1 ¦ 868.30 ¦ 3295.49 ¦¦ 0.00 ¦ 6255.84 ¦

¦ 2 ¦ 38.04 ¦ 3295.49 ¦¦ 1228.45 ¦ 6255.84 ¦

¦ 3 ¦ 1786.48 ¦ 5801.97 ¦¦ 0.00 ¦ 11013.91 ¦

¦ 4 ¦ 1061.40 ¦ 5801.97 ¦¦ 1551.71 ¦ 11013.91 ¦

¦ 7 ¦ 2007.72 ¦ 5105.80 ¦¦ 0.00 ¦ 9692.37 ¦

¦ 8 ¦ 1282.65 ¦ 5105.80 ¦¦ 1551.71 ¦ 9692.37 ¦

+---------------------+----------------++----------------+----------------+

ПРОВЕРКИ НА ОПРОКИДЫВАНИЕ ВЫПОЛНЯЮТСЯ. Запас: 1291.96 [т*м]

========================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =======================

Отметка подошвы фундамента (ростверка): 63.930 м

-------------------- Проверка несущей способности основания -------------------|ВЫПОЛНЯЕТСЯ. Запас 61.57 т/м2 |

|------------------------------------------------------------------------------|

|---------------------- Проверка подстилающих слоев грунта --------------------|

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

|-------- Проверка на сдвиг фундамента и положения равнодействующей силы ------|

| Равнодействующая: ВЫПОЛНЯЕТСЯ. Запас: 0.24 м |

| Сдвиг фундам.: ВЫПОЛНЯЕТСЯ. Запас: 124.12 т |

|------------------------------------------------------------------------------|

|--------------------- Проверка на опрокидывание фундамента -------------------|

| ВЫПОЛНЯЕТСЯ. Запас: 1291.96 [т*м] |

|------------------------------------------------------------------------------|

|--------- Осадка фундамента и Смещения в уровне опорных частей от крена ------|

| Осадка: 4.24 см; Смещ. по X:1.14 см; Смещ. по Y:0.57 см |

|------------------------------------------------------------------------------|

Приложение Е

(обязательное)

Расчет армирования элементов опор

1.Расчет армирования фундамента промежуточной опоры

Исходные данные:

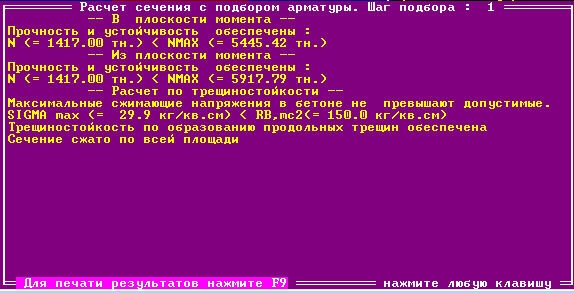

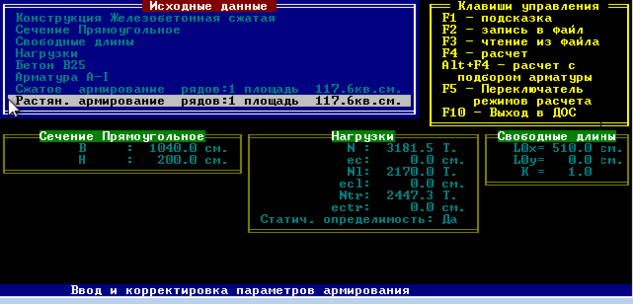

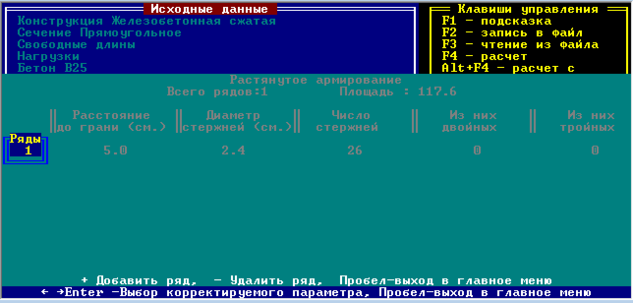

Результаты расчета:

2. Расчет армирования подферменной плиты

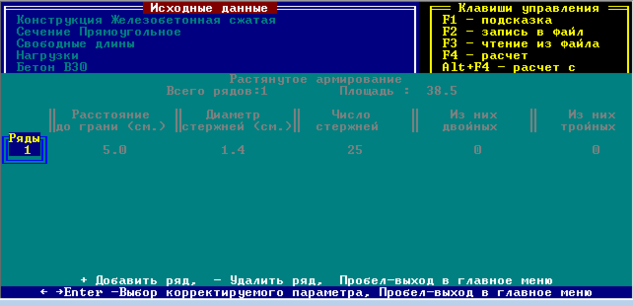

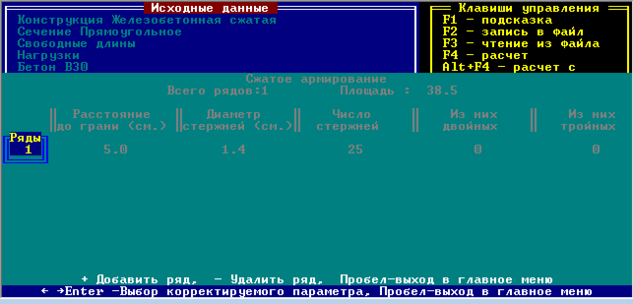

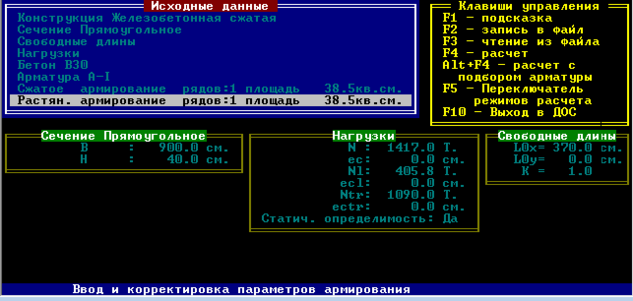

Исходные данные:

Результаты расчета:

Приложение Ж

(обязательное)

Расчет временной опоры для монтажа пролетных

строений полунавесным способом

Промежуточные опоры при полунавесной сборке в общем случае рассчитываются по первому предельному состоянию на прочность и устойчивость. По расчетной схеме, изображенной на рисунке Ж.1 [9].

- суммарная расчетная (с коэффициентами надежности) равномерно распределенная нагрузка от веса, собираемого пролетного строения, подкрановых и транспортных путей, трубопроводов, людей, приспособлений, инструмента и мелкого оборудования, кН/м;

- расчетная нагрузка от веса монтажного крана ДК-45/60 и сборочных подмостей, подвешенных к нему;

- расчетная нагрузка от веса транспортной тележки с грузом;

- интенсивность ветровой нагрузки, кН/м²;

- горизонтальная расчетная нагрузка на пролетное строение от давления поперечного ветра, кН/м;

- коэффициент заполнения;

- горизонтальная расч. нагрузка от давления ветра на кран.

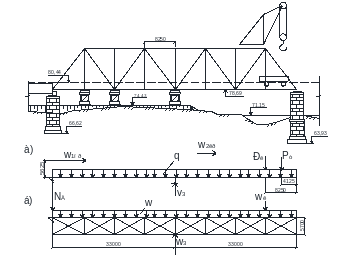

Рисунок В.1 - Схемы нагрузок на опорные обустройства промежуточной опоры:

а – схема вертикальных нагрузок; б – схема горизонтальных нагрузок

Сбор нагрузок:

Собственный вес пролетного строения:

(Ж.1)

где - коэффициент надежности по нагрузке

равномерно распределенная нагрузка от веса вспомогательных устройств, расположенных на пролетном строении, а также людей составляет:

(Ж.2)

Собственный вес крана и транспортной тележки:

(Ж.3)

(Ж.4)

где - вес подмостей, подвешенных к крану;

Интенсивность ветровой нагрузки:

, (Ж.5)

где - скоростной напор ветра;

- коэффициент, учитывающий изменение скоростного напора ветра по высоте;

- аэродинамический коэффициент, для пролетных строений со сквозными фермами;

Горизонтальная расчетная нагрузка на пролетное строение от давления поперечного ветра:

(Ж.6)

(Ж.7)

где – высота главных ферм;

– длина пролетного строения, на которое действует давление ветра;

– коэффициент сплошности, для пролетных строений со сквозными фермами;

Горизонтальная расчетная нагрузка от давления ветра на кран:

(Ж.8)

где - площадь крана;

– интенсивность ветровой нагрузки.

Суммарная расчетная равномерно распределенная нагрузка от веса собираемого пролетного строения, подкрановых и транспортных путей, людей, приспособлений, инструмента и мелкого оборудования:

(Ж.9)

Расчет усилия в анкере

Усилие в анкере или массу пригруза при монтаже пролетного строения в навес определяют из условия обеспечения устойчивости системы против опрокидывания:

(Ж.10)

где – коэффициент надежности по назначению;

m = 0,95 – коэффициент условий работы.

(Ж.11)

где - расчетная горизонтальная продольная ветровая нагрузка на пролетное строение;

- расчетная горизонтальная продольная ветровая нагрузка кран;

– высота монтажного крана (без учета высоты стрелы).

(Ж.12)

где – коэффициент надежности;

– усилие в анкере;

- расчетный вес 1 м собираемого пролетного строения, подкрановых путей, людей, приспособлений и инструмента,

– коэффициент перегрузки.

Из условия (Ж.10) определяем:

Определяем усилие в анкере:

Приложение З

(обязательное)

Таблица З.1 – Ведомость продолжительности строительных работ

Характеристики
