Таблица И.2 -Технические характеристики крана ЕДК-300/5
| Параметр | Значение |
| Грузоподъемность, т -максимальная -минимальная | 50 10 |
| Вылет стрелы (горизонтальный), м: - максимальный - минимальный | 18 6,5 |
| Максимальный угол подъема стрелы, град | 25 |
| Грузоподъемность траверсы, т | 50 |
| Высота подъема груза, м | 12,1 |
| Максимальная масса груза на крюке при движении крана самоходом (скорость 3,3 км/ч), т | 20 |
| Тяговое усилие при буксировке подвижного состава, кН(тс) до | 1000(100) |
| Максимальная скорость движения в составе поезда, км/ч | 100 |

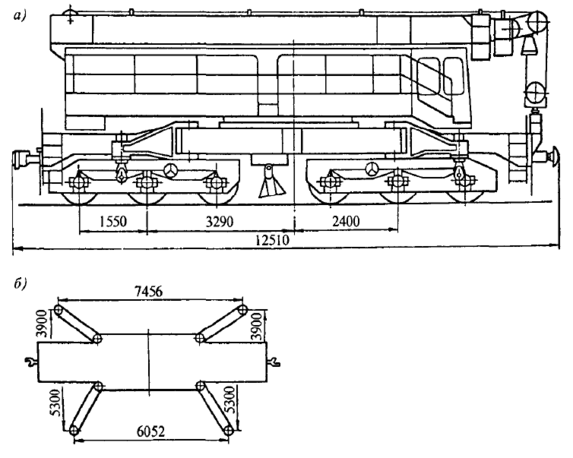

Рисунок И.3 – а - Кран ЕДК-300/5; б – схема его установки на опоры
Таблица И.3 - Технические характеристики крана ДК-45/60
| Параметр | Значение |
| Грузоподъемность наибольшая, т | 35 |
| Грузовой момент наибольший, тс м | 700 |
| Длина стрелы, м | 26; 32 |
| Высота мачты, м | 11,56 |
| Угол поворота мачты, наибольший, град | 228 |
| Вылет стрелы, м - наименьший - наибольший | 6,5 31,5 |
| Высота крюка над головкой рельса подкранового пути, наибольшая, м | 27,4 |
| Масса крана полная, т в том числе металлоконструкций | 105 84 |
| Масса монтажной марки, наибольшая, т | 5 |
| Нагрузка от передней опоры, наибольшая положительная, тс | 112 |
| Нагрузка от задней опоры, наибольшая отрицательная, тс | 88 |
Рисунок И.4 – деррик кран ДК-45/60

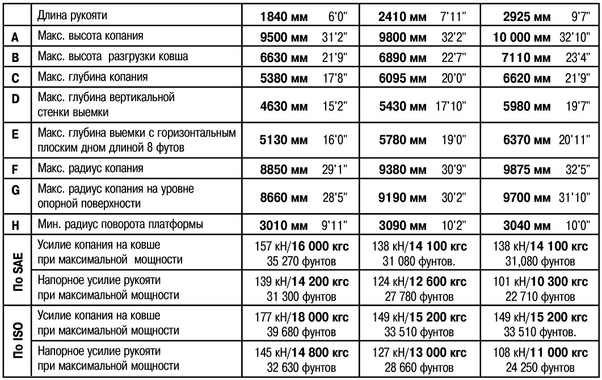

Таблица И.4 - Технические характеристики экскаватора Komatsu PC 200

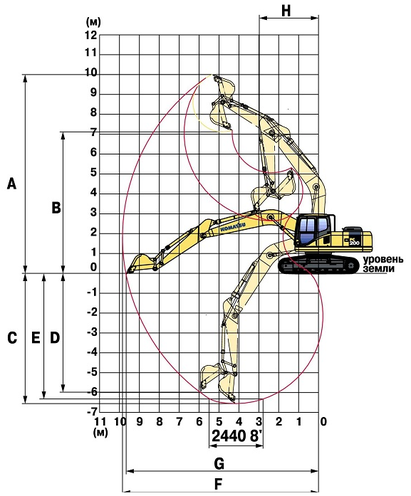

Рисунок И.5 – Рабочая зона экскаватора Komatsu PC 200
Перечень чертежей
Лист 1. Варианты моста 1,2,3. Фасад. Разрезы.
Лист 2. Варианты моста 4,5,6. Фасад. Разрезы.
Лист 3. Вариант 1. Общий вид. Вид в плане. Затраты по материалам.
Лист 4. Общий вид и конструкция береговой опоры моста.
Лист 5. Конструкция армирования подферменной плиты береговой опоры.
Лист 6. Конструирование и армирование промежуточной опоры.
Лист 7. Технология производства работ по сооружению береговой опоры.
Лист 8. Технология производства работ по сооружению промежуточной опоры.
Лист 9. Технология производства работ по монтажу ферм.
Лист 10. Генеральный план стройплощадки.
Лист 11. Сетевой график строительства моста.
