Рис. К.1. – Габариты крана
Таблица К.1. – Основные технические характеристкии крана
| Наименование | Показатель | Значение |
| 1.Грузоподъёмность | т | 90 |
| 2.Колёсная формула | - | 8х8х8 |
| 3.Длина стрелы | м | 11,1-50,0 |
| 4.Масса крана в транспортном положении | т | 48,0 |
| 5.Максимальный вылет стрелы | м | 46.0 |
| 6.Максимальная высота подъма крюка | м | 49,8 |
| 7.Скорость подъема/опускания груза | м/мин | До 125 |
| 8.Скорость вращения поворотной части | об/мин | до 1,7 |
| 9.Грузовой момент | т*м | 330 |
| 10.Транспортная скорость | км/ч | 80 |

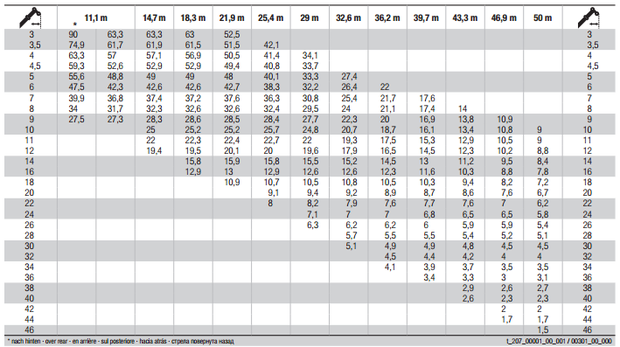

Рис. К.2. – Грузоподъёмность крана

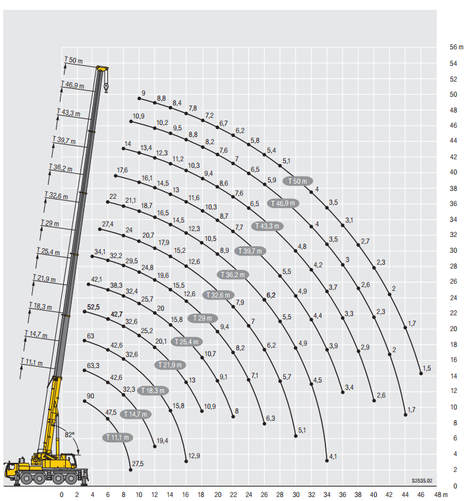

Рис. К.3. – Высота подъёма крана
Приложение К

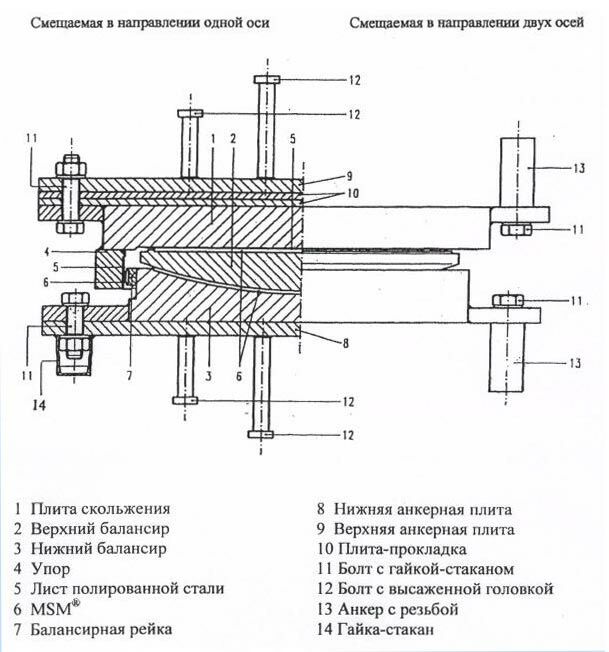

Схема опорных частей
Перечень чертежей
ЛИСТ 1– Составление вариантов моста. Варианты №1, №2, №3.
ЛИСТ 2 – Составление вариантов моста. Варианты №4, №5, ТЭО.
ЛИСТ 3 – Вариант №4.Общий вид. План. Расположение фундамента.
ЛИСТ 4 – Чертёж промежуточной опоры. Армирование столбов.
ЛИСТ 5 – Армирование плиты-насадки.
ЛИСТ 6 – Чертёж береговой опоры. Армирование столбов.
ЛИСТ 7 – Армирование плиты насадки.
ЛИСТ 8 – ППР по сооружению опор.
ЛИСТ 9 – ППР по сооружению опор.
ЛИСТ 10 – ППР по монтажу пролётных строений.
ЛИСТ 11 – Организация строительной площадки.
ЛИСТ 12 – Линейный график строительства моста.
