ПРИЛОЖЕНИЕ В

Результаты определения параметров существующих кривых в программе «RVK»

Параметры кривой №32

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6385	2+12.698
НКК1	6385	2+52.698		80.000							1.06
КПК1	6385	2+92.698					ЛЕВЫЙ
			105.152		640.00		9°24´49´´		85
НПК2	6385	3+37.850
ККК1	6385	3+57.850		40.000							2.13
КПК2	6385	3+77.850
			42.150		ПРЯМАЯ

Параметры кривой №33

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6385	3+88.090
НКК1	6385	4+23.090		70.000							2.14
КПК1	6385	4+58.090					ПРАВЫЙ
			229.896		309.00		42°37´41´´		150
НПК2	6385	6+7.986
ККК1	6385	6+52.986		90.000							1.67
КПК2	6385	6+97.986
			42.014		ПРЯМАЯ

Параметры кривой №34

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6385	9+50.826
НКК1	6385	9+85.826		70.000							2.14
КПК1	6385	10+20.826					ЛЕВЫЙ
			287.834		319.00		51°41´53´´		150
НПК2	6386	2+44.086
ККК1	6386	2+73.660		59.148							2.54
КПК2	6386	3+3.234
			56.766		ПРЯМАЯ

Параметры кривой №35

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6386	7+51.980
НКК1	6386	7+86.980		70.000							0.21
КПК1	6386	8+21.980					ПРАВЫЙ
			159.600		2100.00		4°21´16´´		15
НПК2	6386	9+36.580
ККК1	6386	9+46.580		20.000							0.75
КПК2	6386	9+56.580
			83.420		ПРЯМАЯ

Параметры кривой №36

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6387	6+13.965
НКК1	6387	6+53.965		80.000							1.88
КПК1	6387	6+93.965					ПРАВЫЙ
			283.063		303.00		53°31´33´´		150
НПК2	6387	8+92.027
ККК1	6387	9+37.027		90.000							1.67
КПК2	6387	9+82.027
			37.973		ПРЯМАЯ

Параметры кривой №37

Пикетаж характерных точек				Длина кривой			Радиус, М		Угол поворота, КМ	Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой		Переходной	ММ				Ук. Отв
НПК1	6387	9+91.352
НКК1	6387	10+16.352			50.000						3.00
КПК1	6387	10+41.352						ЛЕВЫЙ
			131.253			369.00		20°22´48´´		150
НПК2	6388	1+17.605
ККК1	6388	1+47.605			60.000						2.50
КПК2	6388	1+77.605
			22.395			ПРЯМАЯ

Параметры кривой №38

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6388	1+85.669
НКК1	6388	1+95.669		20.000							7.50
КПК1	6388	2+5.669					ПРАВЫЙ
			65.920		400.00		9°26´32´´		150
НПК2	6388	2+51.589
ККК1	6388	2+61.589		20.000							7.50
КПК2	6388	2+71.589
			48.411		ПРЯМАЯ

Параметры кривой №39

Пикетаж характерных точек			Длина кривой			Радиус, М		Угол поворота, КМ		Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	ММ					Ук. Отв
НПК1	6388	2+86.423
НКК1	6388	2+96.423		20.000							7.00
КПК1	6388	3+6.23					ЛЕВЫЙ
			64.600		500.00		7°24´09´´		140
НПК2	6388	3+36.023
ККК1	6388	3+61.023		50.000							2.80
КПК2	6388	3+86.023
			33.977		ПРЯМАЯ

Параметры кривой №40

Пикетаж характерных точек			Длина кривой		Радиус, М	Угол поворота, КМ	Возвышение нар. рельса
точка	КМ	ПК +, м	Круговой	Переходной	Радиус, М	Угол поворота, КМ	ММ	Ук. Отв
НПК1	6388	3+88.375
НКК1	6388	4+23.375		70.000				2.14
КПК1	6388	4+58.375				ПРАВЫЙ
			170.068		340.00	28°39´34´´	150
НПК2	6388	5+58.443
ККК1	6388	5+93.443		70.000				2.14
КПК2	6388	6+28.443
			31.557

Параметры кривой №41

Пикетаж характерных точек

Длина кривой

Радиус, М

Угол поворота, КМ

Возвышение нар. рельса

точка

КМ

ПК +, м

Круговой

Переходной

ММ

Ук. Отв

НПК1

6388

6+28.972

НКК1

6388

6+58.972

60.000

2.50

КПК1

6388

6+88.972

ЛЕВЫЙ

266.607

413.00

36°59´12´´

150

НПК2

6388

9+25.578

НКК2

6388

9+25.578

0.000

КПК2

6388

9+25.578

ЛЕВЫЙ

193.828

326.00

34°03´57´´

150

НПК3

6388

10+84.406

ККК2

6389

1+19.406

70.000

2.14

КПК3

6389

1+54.406

45.594

ПРЯМАЯ

ПРИЛОЖЕНИЕ Г

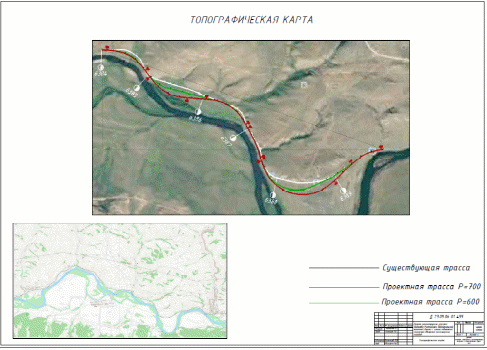

Копии чертежей к дипломному проекту

Характеристики

Тип файла

Документ

Размер

8,7 Mb

Материал

Тип материала

Выпускная квалификационная работа (ВКР)

Предмет

Дипломы и ВКР

Высшее учебное заведение

ДВГУПС

Список файлов ВКР

proekt-rekonstrukcii-uchastka-zubarevo-razmahnino-zabajkalskoj-zheleznoj-dorogi-s-celju-povyshenija-skorostej-dvizhenija-passazhirskih-poezdov.rar

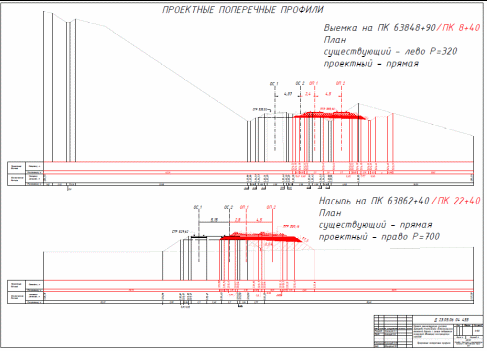

Поперечный профиль.jpg

Пояснительная записка.docx

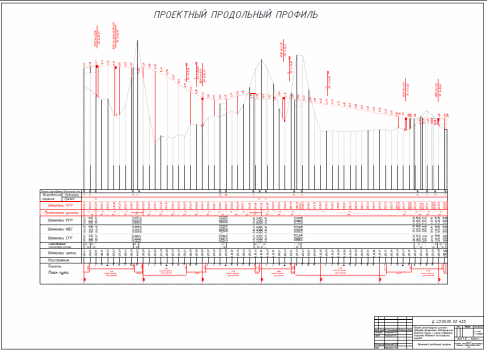

Проектный продольный профиль.jpg

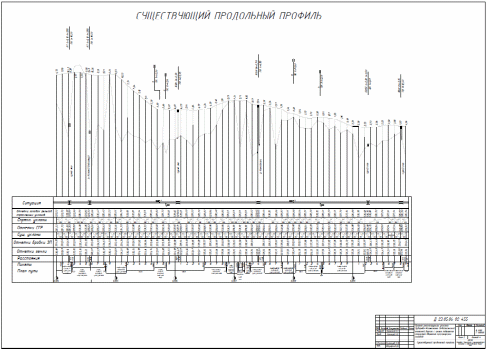

Существующий продольный профиль.jpg
