Семинар №4 [19.10.11]

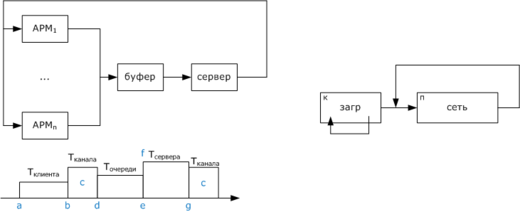

Задача 1. Клиент-серверная система, запросы к серверу и ответы от сервера.

Блок-контроллер ЗАГР:

БЛОК

описание

N – скаляр; // начальное значение 0

всё описание;

алгоритм

НАЧ: N := N + 1;

создать W типа вектор(1-3 - скаляры);

W(1) := N;

W(2) := ЦЕЛОЕ(RAND*9)+1; // тут коэффициент сложности

создать S типа ссылка;

S := ссылка на W;

создать инициатор из S в блок СЕТЬ на метку СТАРТ;

если N < 20 то направить ИНИЦИАТОР на НАЧ;

уничтожить ИНИЦИАТОР;

всё алгоритм;

всё БЛОК.

Блок-процессор СЕТЬ:

БЛОК

Описание

СЕРВ – скаляр; // начальное значение ‘свободен’

Тсерв, Тс – скаляры;

a, b, f, g – скаляры;

всё описание;

алгоритм

СТАРТ: (инициатор->вектор(3)) := ВРЕМЯ + (RAND * (b-a) + a);

ждать ВРЕМЯ = (инициатор->вектор(3));

ждать ВРЕМЯ = ВРЕМЯ + Тс; // Тс – это время передачи по каналу

ждать СЕРВ = ‘свободен’;

СЕРВ := ‘занят’;

Тсерв := ВРЕМЯ + (RAND*(g-f)+f) * (инициатор->вектор(2)); // сложность

ждать ВРЕМЯ = Тсерв;

СЕРВ := ‘свободен’;

ждать ВРЕМЯ = ВРЕМЯ + Тс; // передача ответа клиенту

направить инициатор на метку СТАРТ;

всё алгоритм;

всё БЛОК.

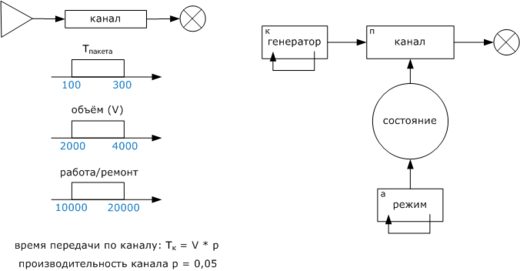

Задача 2. Моделирование систем ограниченной надёжности.

Блок-контроллер ГЕНЕРАТОР:

БЛОК

описание

Тп – скаляр;

всё описание;

алгоритм

НАЧ: создать W типа вектор(1-2 - скаляры);

W(1) := ВРЕМЯ;

W(2) := RAND*2000+2000;

создать S типа ссылка;

S := ссылка на W;

создать инициатор из S в блок КАНАЛ на метку СТАРТ;

Тп := ВРЕМЯ + (RAND*200+100);

ждать ВРЕМЯ = Тп;

направить ИНИЦИАТОР на метку НАЧ;

всё алгоритм;

всё БЛОК.

Блок-процессор КАНАЛ:

БЛОК

описание

СОСТОЯНИЕ – скаляр в блоке РЕЖИМ;

КАНАЛ – скаляр; // начальное значение ‘свободен’

Тк – скаляр;

всё описание;

алгоритм

СТАРТ: ждать (КАНАЛ = ‘свободный’) /\ (СОСТОЯНИЕ = ‘рабочий’);

КАНАЛ := ‘занят’;

Тк := ВРЕМЯ + (инициатор->вектор(2))/0.05; // из формулы в схеме

ждать (ВРЕМЯ = Тк) направить ИНИЦИАТОР на метку МК;

(СОСТОЯНИЕ = ‘сломан’) направить ИНИЦИАТОР на метку СТАРТ;

МК: КАНАЛ := ‘свободен’;

уничтожить ИНИЦИАТОР;

всё алгоритм;

всё БЛОК.

Блок-агрегат РЕЖИМ:

БЛОК

описание

всё описание;

алгоритм

ЦИКЛ: СОСТОЯНИЕ := ‘работает’;

Тсост := ВРЕМЯ + (RAND*10000+10000); // через сколько ломается

ждать ВРЕМЯ = Тсост;

СОСТОЯНИЕ := ‘сломан’;

Тсост := ВРЕМЯ + (RAND*1000+1000); // сколько ремонтируется, откуда-то

ждать ВРЕМЯ = Тсост;

направить ИНИЦИАТОР на метку ЦИКЛ;

всё алгоритм;

всё БЛОК.
