Лабораторная работа №4.
случайнАЯ вибрациЯ

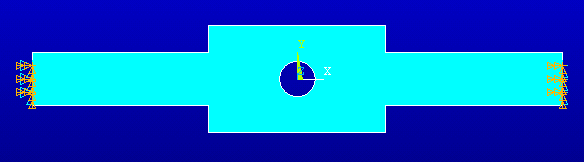

Цель работы: провести анализ конструкции изображенной на рис. 12 на случайную вибрацию. Деталь закреплена с торцов.
Рис. 12
| Тип анализа | Структурный, случайная вибрация |
| Тип используемого конечного элемента | Shell (Оболочка) |
| Тип граничных условий | Жесткое защемление |
| Возможности | Получение полей среднеквадратичных значений перемещений, скоростей, ускорений |
Порядок выполнения работы:
1. Определяем тип анализа:
MAIN MENU => PREFERENCES… => STRUCTURAL => ОК.
2
. Выбираем тип используемого элемента, задаём его толщину и определяемся со свойствами материала:
Тип элементов M.M. => PREPROCESSSOR => ELEMENT TYPE => ADD/EDIT/DELETE => ADD… => STRUCTURAL SHELL ELASTUC 4 NODE 63 => OK => CLOSE.
Определяем толщину M.M => PREPROCESSOR => REAL CONSTANTS => ADD/EDIT/ DELETE => ADD => ОК и в пункте SHELL THICKNESS AT NODE I TK(I) задаем толщину пластины равную 0.0007 метрам. Задаем свойства материала:
M.M. => PREPROCESSSOR => MATERIAL PROPS => MATERIAL MODELS. Затем, следуя цифрам на рисунке 13, выполняем действия:
А. Двойным нажатием мыши на указанные папки выполняем: STRUCTURAL => LINEAR => ELASTIC => ISOTROPIC. В окне LINEAR ISOTROPIC PROPERTIES FOR MATERIAL NUMBER 1 задаем: модуль Юнга EX = 2е11 Па и коэффициент Пуассона PRXY = 0.27.
Б. Аналогично раскрываем DENSITY и в поле плотность DENS задаем 7800 кг/м3.
3. Строим деталь, следуя цифрам (рисунок 14):
А
. M.M. =>PREPROCESSOR => MODELING –CREATE– => –AREAS– RECTANGLE => BY DIMENSIONS…, вводим координаты углов – X1 = –0.05, X2 = 0.05, Y1 = -0.03, Y2 = 0.03, нажимаем APPLY;
Б. Вводим координаты углов – X1 = 0.05, X2 = 0.15, Y1 = -0.015, Y2 = 0.015, нажмите APPLY;
В. Вводим координаты углов - X1= -0.05, X2= -0.15, Y1= -0.015, Y2= 0.015, нажимаем ОК;
Г. Складываем полученные фигуры:
M.M. => PREPROCESSOR => –MODELING– OPERATE => –BOOLEANS– ADD => AREAS => PICK ALL;
Д. Строим окружность:
M.M. => PREPROCESSOR => MODELING –CREATE– => –AREAS– CIRCLE => SOLID CIRCLE => RADIUS = 0.01 => OK;
Е. Вычитаем из полученной фигуры построенную окружность:
MM => PREPROCESSOR => –MODELING– OPERATE => –BOOLEANS– SUBTRACT => AREAS => выделяем фигуру, из которой будет производится вычитание => OK => выделяем вычитаемый объект => OK.
4. Разбиваем конструкцию на конечные элементы:
Разбиваем конструкцию на конечные элементы:
M.M. => PREPROCESSOR => –MESHING– SIZE CNTRLS => –MANUAL SIZE– –GLOBAL– SIZE…, переменной SIZE присваиваем значение 0.01, потом нажимаем ОК, затем: M.M. => PREPROCESSOR => –MESHING– MESH => –AREAS– FREE+ => PICK ALL.
5. Задаем граничные условия и производим расчет:
А. Выбираем модальный анализ:
MM => SOLUTION => NEW ANALISIS… => MODAL, затем: M.M. => SOLUTION => ANALISYS OPTIONS => MODOPT = Block Lanczos, No. of modes to extract = 10, MXPAND = Yes, NMODE = 10, ELCALC = Yes, LUMPM = No, PSTRES = No => OK => FREQB = 0, FREQE = 10000 => ОК.
Б. Закрепляем конструкцию, как показано на рисунке 14 под буквами A и B:
MM => SOLUTION => APPLY => DISPLACEMENT => LINES… и выбираем закрепляемые линии, нажимаем ОК и в появившемся окне выбираем ALL DOF, то есть по всем осям перемещения равны нулю, и нажимаем ОК.
6. Проводим расчет:
M.M. => SOLUTION => CURRRENT LS => OK.
7. Нажимаем M.M.=> FINISH, для выгрузки из задействованной ANSYS памяти предыдущих операций.
8. Проводим спектральный анализ:
M.M. => SOLUTION => NEW ANALYSIS => SPECTRUM, затем выбираем:
M.M. => SOLUTION => ANALYSIS OPTIONS => SPOPT = P.S.D., NMODE = 10, ELCALC = Yes => OK.
9. M.M. => SOLUTION => APPLY => SPECTRUM => –BASE PSD EXCIT– NODES => нажимаем радио-кнопку BOX и выделяем узлы сначала с одного торца потом с другого как показано на рисунке 35 (обведены красными прямоугольниками) => LAB = NODAL Z => OK.
10. M.M. => SOLUTION => SPECTRUM => – PSD– SETTINGS => PSDUNIT = ACCEL(g**2/Hz), GVALUE = 9.8 => OK.
11. M.M. => SOLUTION => SPECTRUM => –PSD– PSD vs FREQ => OK => в появившуюся таблицу занесите: в первый столбец – полученные собственные частоты, во второй – следующие значения: => OK.
| Frequency | PSD value | Frequency | PSD value | Frequency | PSD value | Frequency | PSD value | Frequency | PSD value |
| 30 | 0.002 | 46 | 0.0025 | 201 | 0.004 | 301 | 0.006 | 401 | 0.065 |
| 45 | 0.002 | 200 | 0.0025 | 300 | 0.004 | 400 | 0.006 | 850 | 0.008 |
12. M.M. => SOLUTION => SPECTRUM => –PSD– CALCULATE PF => OK.
13. M.M. => SOLUTION => SPECTRUM => –PSD– CALC CONTROLS => DISP = Relative to base, VELO = Relative to base, ACEL = Relative to base => OK.
14. M.M. => SOLUTION => SPECTRUM=> –PSD– MODE COMBINE => OK.
15. Проводим расчет:
M.M. => SOLUTION => CURRRENT LS => OK.
16. Просматриваем результаты расчета:
А. Для вывода перемещения и напряжения необходимо: в командной строке ANSYS INPUT набираем команду SET, 3, 1 после чего уже можно визуализировать выходные данные посредством команд:
M.M. => GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => DOF SOLUTION TRANSLATION USUM => OK – поле перемещений.
M.M. => GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => STRESS VON MISES => OK – поле напряжений по Мизесу.
Для просмотра скоростей и ускорений воспользуемся командами SET,4,1 и SET,5,1 соответственно, в той же командной строке, и уже потом для визуализации введем функцию M.M. => GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => DOF SOLUTION TRANSLATION USUM => OK.
Содержание отчета: краткие теоретические сведения, подробное описание всех шагов расчета с помощью ANSYS случайной вибрации, рисунки состояния детали после приложения нагрузок. Выводы.
