Бомбы появились на вооружении авиации перед первой мировой войной. За всю историю их существования были разработаны сотни образцов и модификаций, поэтому полной классификации этих средств поражения нет.

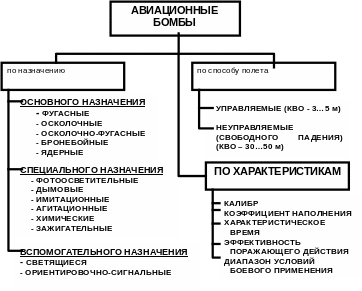

Тем не менее, можно выделить несколько основных направления их различения (рис. №2.1):

Рис. №2.1

На вооружение практически всех самолетов ВВС и авиации ВМС США и авиации ОВС НАТО в массовом масштабе состоят:

• управляемые авиационные бомбы (УАБ);

• управляемые авиационные кассеты (УAK);

• образцы высокоточных средств поражения (ВТСП).

2.2 Упрвляемые авиационные бомбы

Значительная доля УАБ (УАК) в общей системе ракетно-бомбового вооружения ударных самолетов (до 50% в зависимости от варианта боевой нагрузки) объясняется тем, что они намного дешевле УР и имеют большое поражающее действие (боевая часть может составлять до 50% общей массы бомбы). Поэтому УАБ могут применяться к широкому классу целей с учетом варианта снаряжения боевой части.

Основной характеристикой бомб считается их калибр, измеряемый в фунтах или килограммах, а иногда определяемый диаметром корпуса. Калибр не отражает точного соответствия действительной массе боеприпаса , а является округленным ее значением. Чаще всего он выражается величиной массы, кратной 25,50,250, и 1000 фунтам или килограммам.

Наибольшее распространение подучили американские УАБ калибра 500, 1000, 2000 и 3000 фунтов, французские - калибра 250, 400 и 1000 кг, английские - калибра 1000 фунтов.

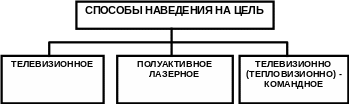

УАБ имеют различные способы наведения на цель. (Рис. №2.2):

Рис. №2.2

Телевизионное ("Уоллай-1", Мк I, СВ-8, СВ-9 американской разработки;

SAMP-400 и SAMP-1000 французской разработки);

Полуактивное лазерное (GBU-10, GBU-II, GBU-I2, GBU-I6, GBU-17, GBU-22, GBU-23, GBU-24, GBU-27, GBU-28 AGM-I23 американской разработки; BGL-250, BGL-400, BGL-1000 и «Аркаль» - французской разработки; Мк 13/18 - английской разработки; «Гильотина» - израильской разра­ботки;

Телевизнонно (тепловизионно) - командное (GBU-15, GBU-20; «Уоллай-2» Мк 5, МК 13; AGM-130A - американской разработки.

В США разработка управляемых авиационных бомб (УАБ) началась во второй половине 60-х годов. Разработки велись в двух направлениях - по программе «СКИПЕР» для ВМС, и «ПЕЙВУЭЙ» для ВВС (разрабатывались бомбы с флюгерным лазерным координатором цели (ФЛКЦ)), и УАБ специальной конструкции серии «УОЛЛАЙ», не ориентированы на массовое ис­пользование готовых частей бомбы, с имеющимся в составе системы наведения бомбы - телевизионным координаторм цели (ТВКЦ).

Основным компонентом бомб программы «СКИПЕР» для ВМС, и «ПЕЙВУЭЙ» для ВВС был флюгерный лазерный координатор цели (ФЛКЦ). УАБ первого поколения – «Пейвуэй-1» (GBU-10, GBU-11, GBU-12).

Особенности боевого применения бомб - «Пейвуэй-1» (GBU-10, GBU-11, GBU-12), заключался в следующем. Обнаруженная оператором цель облучается (подсвечивается) лучом лазера с обеспечивающего самолета - (БЛА), самолета-носителя или наземного командного пункта. Отраженная от цели лазерная энергия распространяется в пространстве в соответствии с диаграммой обратного рассеивания. После сброса с самолета носителя, пилот которого осуществляет прицеливание так же, как и при бомбометании неуправляемыми бомбами, УАБ некоторое время летит без захвата лазерного излучения, отраженного от цели, по обычной баллистической траектории. Флюгерный лазерный корректор цели (ФЛКЦ) ориентирует ось чувствительного лазерного приемника излучения по вектору скорости бомбы. После того как отраженная лазерная энергия попадает в поле зрения ФЛКЦ, система управления УАБ отклоняет рули таким образом, чтобы движение бомбы осуществлялось по вектору дальности цели.

Другое направление развития УАБ – создание авиабомбы специальной конструкции не ориентированной на массовое ис­пользование готовых частей. К таким авиабомбам относятся УАБ типа «Уоллай» ( AGM-62, AGM-62А, AGM-130, GBU-8, GBU-9, GBU-15, GBU-20) с телевизионным координатором цели (ТВКЦ) и фугасной БЧ . ТВЦК обеспечивают наведение бомбы на оптически контрастные объекты, выбор и идентификация которых производится оператором. УАБ типа «Уоллай» имеют развитую аэроди­намику, лучше управляются, осуществляют планирующее снижение к цели, поэтому их иногда называют планирующими. УАБ «Уоллай-2» оснащены телевизионно-командной системой наведения, позволяющей экипажу производить бомбометание по целям с известными координатами при отсутствии визуального контакта с ними.

Особенности боевого применения бомб типа «УОЛЛАЙ» состояла в наведении бомбы оператором по радиолинии управления. Источником информации для выработки команд служит телеизображение, которое транслируется с авиабомбы на борт носителя. После сброса УАБ самолет может менять курс, при этом оператор продолжает управлять авиабомбой вплоть до попадания ее в цель. Ориентируясь по хорошо видимым объектам, он в состоянии наводить УАБ на замаскированные и неконтрастные цели, поскольку при приближении к ним улучшается разрешающая способность системы, а плохая видимость между бомбой и носителем (например облака) не мешает процессу наведения. Большая дальность планирования АGM-62A «Уоллай-2» (Мк 5, мод.Т4 - около 40 км, Мк 13, мод.О - 65 км) дает возможность применять их без захода в зону ПВО цели. Наведение УАБ с другого носителя позволяет паре самолетов сбросить четыре бомбы в одном заходе и выполнять различные тактические приемы.

УАБ GBU - 17, GBU -28, «Арколь» предназначены для поражения особо прочных целей (заглубленных КП, узлов связи, тоннелей, покрытий ВПП аэродромов, складов, укрытий подземного и полуподземного типов, высоко защищенных ПУ ракет, фортификационных сооружений и т.д.). Такие УАБ снаряжаются боевой частью двойного действия. При попадании авиабомбы в цель сначала срабатывает головной кумулятивный заряд, который пробивает в преграде глубокий канал, куда проникает заряд БЧ фугасного типа. Его подрыв происходит с некоторым замедлением (разрушаются бетонные плиты толщиной до 4,5 м). Так, УАБ GBU-28 использовалась в 1991 г. для поражения заглубленного КП Иракских вооруженных сил. Причем в качестве фугасной БЧ в этой бомбе использовался отрезок отработавшего ресурс ствола 203,2-мм гаубицы, заполненного обычным взрывчатым веществом.

УАБ с большой дальностью планирования и телевизионно-командной системой наведения могут применяться по сильно защищенным целям, когда носитель не входит в зону действия их зенитно-ракетных средств, или по групповым объектам с системой ПВО, не допускающей выполнения нескольких заходов на цель. В таких случаях из-за высокой вероятности поражения носителя применение УАБ с лазерной полуактивной системой наведения нецелесообразно.

К характерным боевым свойствам и особенностям боевого применения УАБ (УАК) можно отнести следующее:

• масса боевой частя УАБ в среднем, может составлять от 25 до 60% и даже более от общей массы бомбы, при этом тип боевой части с учетом его предназначения может при установке меняться в зависимости от того, по какой цели будет применяться данная бомба;

• подавляющее большинство УАБ (до 90%) имеют лазерную систему наведения, а поэтому носитель или самолет, осуществляющий подсвет цели лазерным лучом должен производить этот подсвет вплоть до момента подрыва УАБ у цели удара;

• точность наведения на выбранную цель практически у всех УАБ почти одинакова и не превышает 10 м (КВО) при выполнении всех условий в процессе сброса и наведения бомбы нацель;

• большинство УАБ в основе могут применяться на средних и больших высотах (для получения большей дальности планирования) и только на дозвуковых скоростях полета;

• из общего типа стоящих на вооружении бомб до 70...80% УАБ имеют максимальную дальность пуска (сброса) от 5 до 10 км. при максимальной высоте полета самолета-носителя около 5-6 км.;

• применение УАБ в массовом масштабе приводит к сокращению полигонного наряда, особенно в ударах по малоразмерным целям в 2...3 раза при сокращении общего количества СВН в ударе;

• самолеты СА, ТА и ПА, применяющие УАБ по объектам обороны, которые прерываются группировками ЗРВ, будут осуществлять сброс бомб, как правило, находясь в пределах зон поражения дивизионов С-300 ПМ, ПС.

К основным достоинствам УАБ следует отнести:

• большая мощность боевой части;

• возможность массированного применения;

• возможность пуска за пределами объектовой зоны ПВО;

• высокая точность поражения (КВО – 2…5 м)

• переменный профиль полета;

• широкий диапазон назначения;

• достаточно большие дальности применения.

Как недостатки следует отметить:

• дозвуковая скорость;

• средняя уязвимость, связанная с применением систем генерации помех и систем ПРО;

• ограниченная гибкость применения;

• маневренность только на малых перегрузках.

2.3 Неуправляемые авиационные бомбы

Неуправляемые авиационные бомбы (НУАБ)разделяют следующим образом:

1 НУАБ общего назначения - к ним относятся фугасные бомбы калибра 250 фунтов и более, которые могут применяться для поражения разнообразных целей с различной уязвимостью. Кроме фугасного они обладают определенным осколочным воздействием. Масса снаряжения в бомбах этого типа составляет 40 - 45 % общей массы.

2 НУАБ специального назначения - боеприпасы, отличающиеся специфическими свойствами или предназначенные для выполнения специальных задач. В эту группу входят бомбы комбинированного действия (кумулятивно - осколочные, осколочно - зажигательные, бронебойно - фугасные и т.д. ) бронебойные, бетонобойные, зажигательные, объемного взрыва и много других типов.

Основной характеристикой неуправляемых авиабомб считается калибр. За рубежом нет единой системы обозначения бомб. Наиболее упорядочены они в США. Первоначально бомбы имели индекс М, а иногда МС для бомб специального назначения, затем МК. Начиная с 60 годов, когда широкое применение стали получать бомбовые кассеты, бомбы обозначают BLU.

Индекс сопровождается порядковым номером образца и буквенно -цифровым или буквенным обозначением модификации:

Например. Мк 82 мод.1 или BLU-23/В некоторые бомбы, относящиеся к боеприпасам специального назначения или имеющие какие-либо характерные особенности, получают также собственные имена: BLU 82 с мощным фугасным действием – «Дейзи Катте », Мк - 81 мод. 1 замедленного падения, имеющаяся раскрывающееся тормозное устройство зонтичного типа, - «Снекай», химическая BLU-80- «Бигай» и т.д.

В зависимости от прицельного оборудования самолета может быть обеспечена точность бомбометания с КВО =30-50 м. Наиболее распространенные неуправляемые авиабомбы в США, Великобритании и Франции используются в качестве боевых частей управляемых авиабомб, имеющих КВО=2-5М.

По исполнению неуправляемые авиабомбы имеют много общего, некоторые выполнены по оригинальной схеме.

Так, у французской модульной (не кассетной) бомбы ВМ-400 калибра 400 мм цилиндрический корпус снаряжен тремя 100-кг зарядами модулями, вытягиваемыми с помощью парашютов с заданными интервалами, при этом основной (тормозной) парашют модуля раскрывается с помощью небольшого вытяжного. Бомба рассчитана на применение самолетами тактической авиации на скоростях 650-1000 км/ч с минимальной высоты 30 м по наиболее важным целям, в том числе защищенным, бронированным: складам, автодорожным и железнодорожным транспортным средствам, бронетанковой технике. После сбрасывания бомбы специальный генератор с воздушным приводом обеспечивает раскрытие створок донной части бомбы, освобождая тем самым боевые заряды. Время замедления вытягивания зарядов может устанавливаться летчиком. Заряды падают вертикально, их подрыв производится на высоте около 70 см над преградой с помощью штыря - упредителя.

Система обозначений американских боеприпасов бомбардировочного вооружения единая для бомб и мин.

К основным достоинствам НУАБ следует отнести:

• широкий диапазон применения;

• рациональное использование грузоподъемности летательного аппарата;

• независимость точности попадания от системы ПВО;

• возможность массированного применения;

• малая точность поражения компенсируется большой мощность боевой части.

Как недостатки следует отметить:

• малая точность поражения (КВО- 30 …50 м)

• ограниченная гибкость применения;

• зависимость точности бомбометания от высоты полета;

• бомбометание непосредственно в районе боевых действий;

• внесение в траекторию полета искажений за счет бомбометания.

2.4 Особенности боевого применения управляемых и неуправляемых ракет:

Важнейшей составной частью авиационных средств поражения являются авиационные ракеты. В зависимости от возможности корректирования траектории полета, ракеты подразделяются на управляемые и неуправляемые (рис. 2.3). Неуправляемые ракеты долгое время имели название «реактивные снаряды». В настоящее время некоторые системы неуправляемых ракет называют реактивными системами залпового огня.
