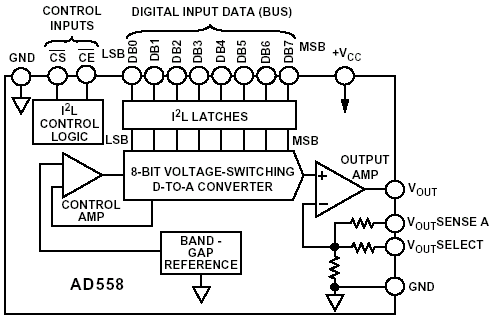

Структурная схема:

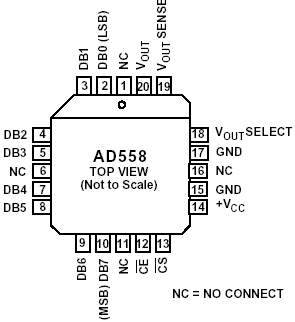

Расположение выводов:
Описание выводов:
-
GND – Общий
-
CS – Выбор микросхемы
-
CE - Запись
-
DB0-DB7 – Шина данных
-
+VCC – Вход питания +5В - +15В
-
VOUT – Выходное напряжение
-
VOUTSENS A – Вход обратной связи по выходному напряжению
-
VOUTSELECT – Выбора выходного диапазона (2.56В, 10В)
Общее описание:
DACPORT AD558 – микросхема 8-разрядного ЦАП с формированием сигнала напряжения, в которую также входят выходной усилитель, микропроцессорный интерфейс и источник опорного напряжения. Для связи по 8-разрядной шине с аналоговой частью микросхемы не требуются дополнительные навесные элементы или настройка.
Реализация в таком виде и универсальность DACPORT – результат нескольких недавно-развитых монолитных биполярных технологий. Микропроцессорный интерфейс и управляющая логика реализованы по технологии интегральной инжекционной логики (ИИЛ), их структура отличается повышенной плотностью и экономичностью и совместима с линейной биполярной технологией изготовления. Внутренний ИОН является запатентованным низковольтным устройством, требующим одиночного питания напряжением от +5 В до +15В. Тонкопленочные кремниево-хромные резисторы обеспечивают стабильность характеристик ЦАП во всем диапазоне температур, а их заводская лазерная подгонка обеспечивает калибровку с точностью ±0.391% (1 LSB). Таким образом, пользователю не требуется выполнять какие-либо настройки. Новая разработка схемы обеспечивает время установления выходного напряжения при полнодиапазонном приращении напряжения (2.56 В) с погрешностью ±0.195 % ( ±0.5 LSB) 800 нс.
AD558 доступна в четырех исполнениях. AD558J и K имеют температурный диапазон 0°С...+70°С, а AD558S и T -55°С?+125°С. Исполнения “J” и ”K” доступны в 16-выводном пластиковом (N) или герметичном керамическом (D) DIP корпусах. Они также доступны в 20-выводном корпусе PLCC, выполненного по стандарту JEDEC. Исполнения “S” и ”T” доступны в 16-выводном герметичном керамическом DIP корпусе.
