Текст из файла (страница 6)

Таблица 3.3 Режимы адресации операндов источника/получателя

As/Ad

Режим адресации

Синтаксис

Описание

00 / 0

Регистровый режим

Rn

Содержимое регистра является операндом

01 / 1

Индексный режим

X(Rn)

Значение (Rn+X) указывает на операнд. X сохранен в следующем слове

01 / 1

Символьный режим

ADDR

Значение (PC+X) указывает на операнд. X сохранен в следующем слове. Использован индексный режим X(PC)

01 / 1

Абсолютный (безусловный) режим

&ADDR

Слово, следующее за командой, содержит абсолютный адрес. X сохранен в следующем слове. Использован индексный режим X(SR)

10 / -

Косвенный регистровый режим

@Rn

Содержимое Rn использовано как указатель на операнд

11 / -

Косвенный автоинкремент

@Rn+

Содержимое Rn использовано как указатель на операнд. Содержимое Rn впоследствии увеличивается на 1 для байтовых команд и на 2 для команд-слов.

11 / -

Прямой (непосредственный) режим

#N

Слово, следующее за командой, содержит непосредственную константу N. Использован косвенный автоинкрементный режим @PC+

Семь упомянутых способов адресации подробно рассматриваются в следующих разделах. В большинстве примеров показаны схожие режимы адресации для источника и получателя, но в команде возможны любые правильные комбинации способов адресации источника и получателя.

Примечание: использование меток EDE и TONI
Везде в документации по семейству MSP430 используются универсальные метки EDE и TONI. Они являются только метками, не имеющими никакого специального назначения.

3.3.1 Регистровый режим

Таблица 3.4. Описание регистрового режима

Код ассемблера

Содержимое ПЗУ

MOV R10,R11

MOV R10, R11

Длина:

Одно или два слова

Операция:

Пересылка содержимого R10 в R11. Содержимое R10 не изменяется.

Комментарий:

Действительно для источника и получателя.

Пример:

MOV R10,R11

До

После

R10

0A023h

R10

0A023h

R11

0FA15h

R11

0A023h

PC

PCold

PC

PCold+2

Примечание: данные в регистрах
Данные в регистре могут быть доступны с помощью байтовых команд или команд-слов. Если используются байтовые команды, старший байт всегда будет содержать в результате «0». Биты статуса обрабатываются согласно результату байтовой команды.

3.3.2 Индексный режим

Таблица 3.5. Описание индексного режима

Код ассемблера

Содержимое ПЗУ

MOV 2(R5),6(R6)

MOV X(R5),Y(R6)
X=2
Y=6

Длина:

Два или три слова

Операция:

Пересылка содержимого с исходного адреса (равного сумме содержимого R5 + 2) по адресу назначения (содержимое R6 + 6). Регистры источника и получателя (R5 и R6) не изменяются. В индексном режиме программный счетчик автоматически инкрементируется таким образом, что выполнение программы продолжается со следующей команды.

Комментарий:

Действительно для источника и получателя

Пример:

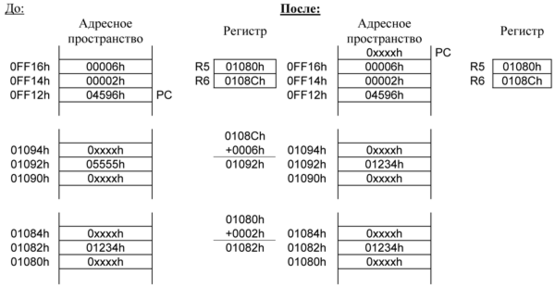

MOV 2(R5),6(R6):

3.3.3 Символьный режим

Таблица 3.6. Описание символьного режима.

Код ассемблера

Содержимое ПЗУ

MOV EDE,TONI

MOV X(PC),Y(PC)
X=EDE-PC
Y=TONI-PC

Длина:

Два или три слова

Операция:

Пересылка содержимого с исходного адреса EDE (равного сумме содержимого PC + X) по адресу назначения TONI (содержимое PC + Y). Слова после команды содержат разницу между PC и адресами источника или получателя соответственно. Ассемблер автоматически вычисляет и вставляет смещения X и Y. В символьном режиме программный счетчик автоматически инкрементируется так, что выполнение программы продолжается со следующей команды.

Комментарий:

действительно для источника и получателя

Пример:

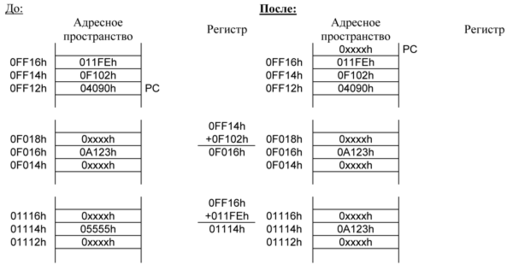

MOV EDE,TONI ;Адрес источника EDE=0F016h
;Адрес получателя TONI=01114h

3.3.4 Абсолютный режим

Таблица 3.7. Описание абсолютного режима

Код ассемблера

Содержимое ПЗУ

MOV &EDE,&TONI

MOV X(0),Y(0)
X=EDE
Y=TONI

Длина:

Два или три слова

Операция:

Пересылка содержимого с исходного адреса EDE по адресу назначения TONI. Слова после команды содержат абсолютные адреса источника и получателя. В абсолютном режиме программный счетчик автоматически инкрементируется так, что выполнение программы продолжается со следующей команды.

Комментарий:

Действительно для источника и получателя

Пример:

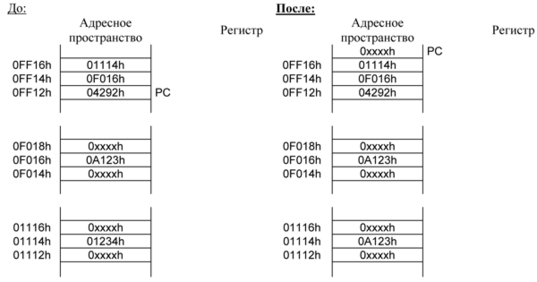

MOV &EDE,&TONI ;Адрес источника EDE=0F016h
;Адрес получателя TONI=01114h

Этот режим адресации предназначен главным образом для аппаратных периферийных модулей, расположенных по абсолютным, фиксированным адресам. Они адресуются в абсолютном режиме, что гарантирует переносимость программы (например, при написании позиционно-независимого, переносимого кода).

3.3.5 Косвенный регистровый режим

Таблица 3.8. Описание косвенного регистровый режима

Код ассемблера

Содержимое ПЗУ

MOV @R10,0(R11)

MOV @R10,0(R11)

Длина:

Одно или два слова

Операция:

Пересылка содержимого с исходного адреса (содержится в R10) по адресу назначения (содержится в R11). Регистры не изменяются.

Комментарий:

Действительно только для операнда источника. В качестве операнда получателя подставляется 0(Rd)

Пример:

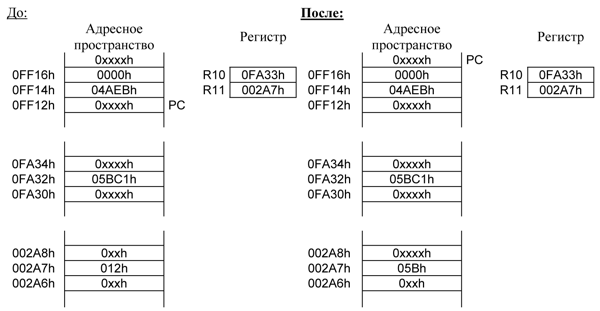

MOV.B @R10,0(R11)

3.3.6 Косвенный автоинкрементный режим

Таблица 3.9. Описание косвенного автоинкрементного режима

Код ассемблера

Содержимое ПЗУ

MOV @R10+,0(R11)

MOV @R10+,0(R11)

Длина:

Одно или два слова

Операция:

Пересылка содержимого с исходного адреса (содержится в R10) по адресу назначения (содержится в R11). Регистр R10 инкрементируется после выборки на 1 для байтовых операций или на 2 для команд-слов, таким образом указывается следующий адрес без дополнительных действий. Это полезно для обработки таблиц.

Комментарий:

Действительно только для операнда источника. В качестве операнда получателя подставляется 0(Rd) плюс вторая команда INCD Rd.

Пример:

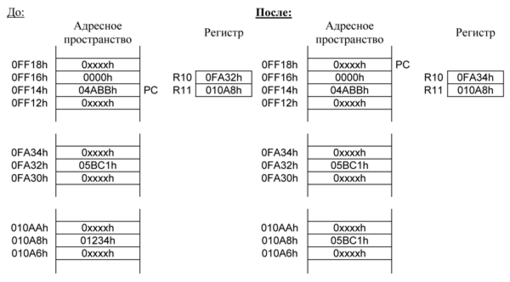

MOV.B @R10+,0(R11)

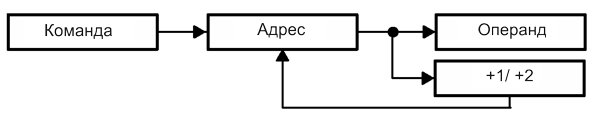

Автоинкремент содержимого регистра происходит после выборки операнда. Этот процесс показан на рис.3.8.

3.3.7 Прямой режим

Таблица 3.10. Описание прямого (непосредственный) режима

Код ассемблера

Содержимое ПЗУ

MOV #45h,TONI

MOV @PC+,X(PC)
45
X=TONI-PC

Длина:

Два или три слова.
На одно слово меньше, если может использоваться константа генераторов CG1 или CG2.

Операция:

Пересылка непосредственной константы 45h, находящейся в слове, следующем за командой, по адресу назначения TONI. Когда происходит выборка источника, программный счетчик указывает на слово, следующее за командой, и выполняется пересылка содержимого по назначению.

Комментарий:

Действительно только для операнда источника

Пример:

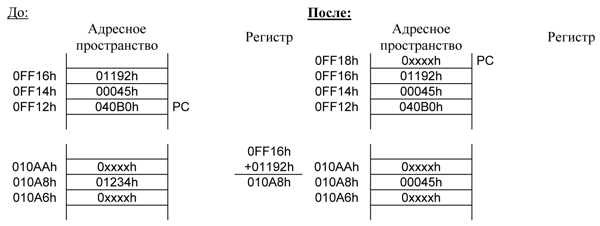

MOV #45h,TONI

3.4 Набор команд

Полный набор команд семейства MSP430 содержит 27 команд ядра и 24 эмулированные команды. Команды ядра – это команды, имеющие уникальный код операции, декодируемый ЦПУ. Эмулированные команды представляют собой инструкции, облегчающие чтение и написание кода, но не имеющие собственного кода операции, поэтому ассемблер автоматически меняет их на эквивалентные команды ядра. Использование эмулированных команд не приводит к увеличению объема кода или снижению производительности.

Существует три формата команд ядра:

  • С двойным операндом

  • С одиночным операндом

  • Команды перехода

Все команды с одним и двумя операндами могут быть командами для работы с байтами или командами для работы со словами, используя, соответственно, расширения «.B» или «.W». Байтовые команды используются для доступа к данным байта или к байту периферийного устройства. Команды-слова используются для доступа к данным слова или к слову периферийного устройства. Если никакое расширение не используется, команда является командой-словом.

Источник и получатель в команде определяются следующими полями:

src

Операнд источника определяется As и S-reg

dst

Операнд получателя определяется Ad D-reg

As

Адресные биты, задающие режим адресации, используемые для источника (src)

S-reg

Рабочий регистр, используемый в качестве источника (src)

Ad

Адресные биты, задающие режим адресации, используемые для получателя (dst)

D-reg

Рабочий регистр, используемый в качестве получателя (dst)

B/W

Операция с байтом или словом:
0: операция со словом
1: операция с байтом



Примечание: адрес получателя
Адрес получателя действителен в любом месте карты распределения памяти. Однако, при использовании команды, изменяющей содержимое получателя, пользователь должен быть уверен, что по адресу назначения можно производить запись. К примеру, маскированное ПЗУ имеет правильный адрес назначения, но его содержимое не может модифицироваться, поэтому команда изменения его содержимого не будет правильно выполнена.

Примечание: использование меток EDE и TONI
Везде в документации по семейству MSP430 используются универсальные метки EDE и TONI. Они являются только метками, не имеющими никакого специального назначения.

3.4.1 Команды с двойным операндом (Формат I)

На рис.9 показана структура формата команды с двойным операндом.
