Ашурбекова Мария, МТ11-81

Домашнее задание №3

Вариант №2

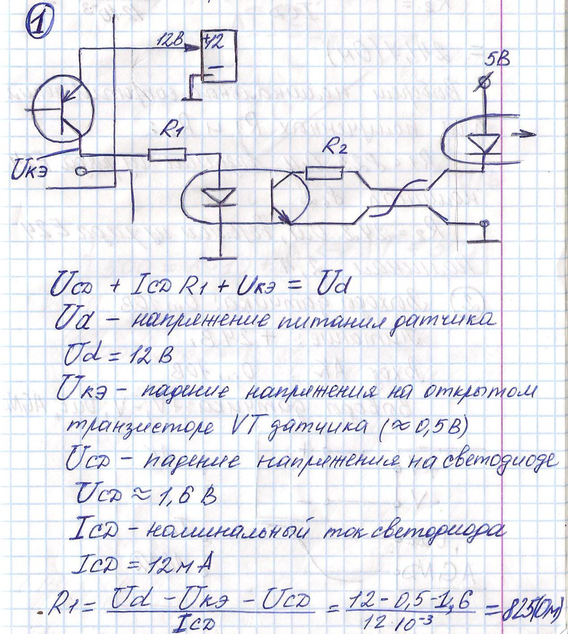

1. Подключить активный датчик с выходом «Открытый коллектор p-n-p» и питанием 12 В к контроллеру со входом «Открытый катод СД». Рассчитать балластный резистор светодиода, если анод получает питание +5 В, номинальный ток светодиода – 12 мА.

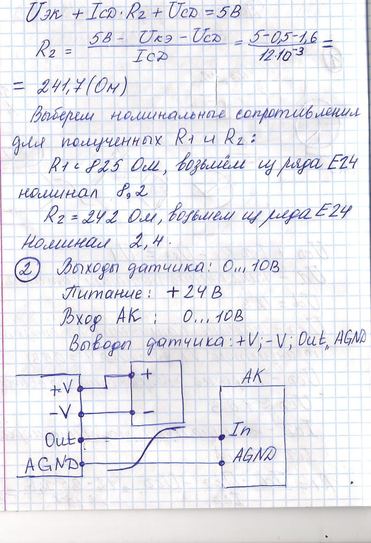

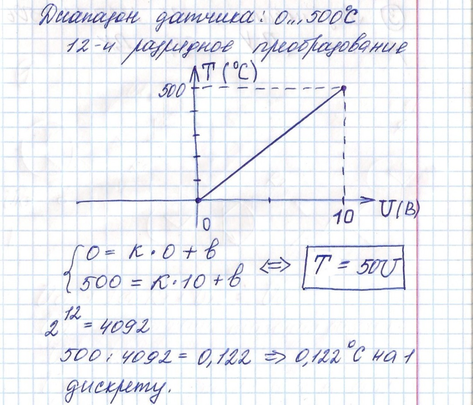

2. ­­­Обеспечить подключение датчика температуры с диапазоном 0..500°С, потенциальным выходом 0..10 В и питанием +24 В к входу АК контроллера 0..10 В. Выводы датчика +V, -V, Out, AGND. Рассчитать и построить характеристику Т(U). Сколько градусов приходится на дискрету, если преобразование 12-и разрядное.

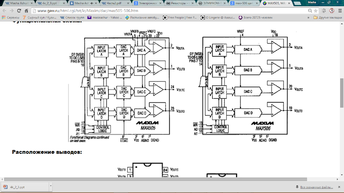

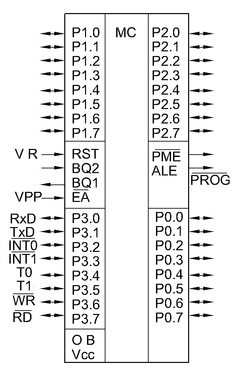

3. Подключить к МК ЦАП MAX-506, регистр ДУ и буфер ДК. Зарисовать карту памяти. Дать пример записи по третьей линии АУ половины опорного напряжения.

3. . Подключить к МК ЦАП MAX-506, регистр ДУ и буфер ДК. Зарисовать карту памяти. Дать пример записи по третьей линии АУ половины опорного напряжения.

Буфер ДК Регистр ДУ
