Содержание

1. Задание на проектирование. 3

2. Описание конструкции и условий работы мостового крана. 4

3.Определение наиболее нагруженных стержней фермы. 7

4. Подбор сечений элементов фермы технологичного варианта. 20

5. Подбор сечений фермы экономичного варианта. 38

6.Расчет и анализ веса главных ферм первого и второго варианта 47

7. Расчет сварных швов 49

8. Проектирование прижимного приспособления 52

9. Разработка технологии сборки и сварки пространственной 56

фермы экономичного варианта. 56

Литература: 57

1. Задание на проектирование.

Целью данного курсового проекта является анализ двух вариантов изготовления сварных пространственных узлов главной и горизонтальной фермы мостового крана. Первый вариант рассчитан и спроектирован исходя из условия удобства сборки и сварки. Второй исходя из условия минимизации концентрации напряжений в сварных швах пространственных узлов.

2. Описание конструкции и условий работы мостового крана.

2.1. Основные конструктивные элементы и их назначение.

Мостовые краны применяют в цехах ремонтных предприятий и производственных цехах предприятий строительной индустрии.

Конструкции специальных мостовых кранов весьма разнообразны. Эти краны могут быть поступательно перемещающимися по крановым рельсам или вращающимися вокруг вертикальной оси. К вращающимся кранам относятся хордовые, радиальные и поворотные.

Поступательно перемещающиеся мостовые краны часто снабжают крюками, скобами либо специальными грузозахватными устройствами (магнитами, грейферами, механическими клещами). Механизмы мостового крана обеспечивают три движения: подъем груза, передвижение тележки и передвижение моста. Мостовые краны снабжены тележками, предназначенными для подъема и перемещение груза вдоль пролета. Тележки могут перемещаться по рельсам, закрепленные на верхних или нижних поясах мостов.

Тележки, перемещающиеся по верхним и нижним поясам балок мостов, могут быть снабжены поворотными стрелами, опорно-поворотными устройствами и поворотными частями, вращающимися вокруг вертикальных осей. На поворотных осях расположены стрелы, снабженные грузозахватными устройствами.

Мост крана состоит из двух пролётных балок, соединённых с концевыми балками. Балки коробчатого сечения выполнены из двух вертикальных стенок, верхнего и нижнего горизонтального поясов. На верхнем поясе пролётной балки закреплён подтележечный рельс, на концах которого установлены упоры для ограничения крайних положений тележки. Для обеспечения прямоугольной формы сечения и устойчивости вертикальных стенок внутри пролётной балки привариваются диафрагмы.

Механизмы передвижения с цилиндрическими колёсами выполнены по различным схемам: с центральным приводом от одного двигателя, с тормозом и редуктором на два колеса, с раздельным приводом на каждое колесо, а также с фланцевым двигателем и навесным редуктором. Наряду с цилиндрическими колёсами, применяются колёса конической формы. Приводные конические колёса механизмов при центральном приводе установлены вершиной конуса в наружную сторону. У механизмов с раздельным приводом конические колёса устанавливают вершиной конуса в наружную сторону, а неприводные — во внутреннюю. Такая схема называется «обратным конусом». Такая установка колёс центрирует кран на рельсовых путях и не вызывает его перекосов при прохождении искривлённых участков рельсовых путей.

Грузовая тележка состоит из рамы, на которой из унифицированных узлов собраны механизмы подъёма груза и передвижения тележки. Рама выполнена из опирающихся на ходовые колёса двух продольных балок, соединённых поперечными балками и покрытых сверху листом настила. На тележке предусмотрены ограничители высоты подъёма крюковой обоймы, линейка для выключателей её крайних положений на мосту крана, буфера и перила ограждения.

2.2. Нагрузки, действующие на элементы крана в процессе эксплуатации.

Все элементы мостового крана (металлоконструкция, канаты, тележка, а также подкрановые пути) находятся в нагруженном состоянии под действием собственного веса, веса механизмов и поднимаемого груза. При подъеме и опускании, а также при перемещение груза возникают дополнительные нагрузки от действующих сил инерции. Все нагрузки на элементы мостового крана можно разделить на статические и динамические. Статическая нагрузка создается весом поднятого груза и весом самого крана в состояния покоя. Динамическая нагрузка возникает в процессе разгона и торможения крановых механизмов.

Действующие нагрузки вызывают в элементах крана различные напряжения (растяжение, сжатие, изгиб, кручение и их комбинации). Напряжения зависят от действующей нагрузки и могут быть постоянными (при действии статической нагрузки) или переменными (при действии динамической нагрузки). Напряжения вызывают деформации элементов крана, изменяя их первоначальное состояние. Деформации могут быть упругими или пластическими. Упругие деформации исчезают при снятии нагрузки, т.е. крановая деталь после снятия нагрузки принимает свое первоначальное состояние. Пластические деформации приводят к необратимым изменениям элементов крана и служат причинами нарушения работоспособности крановых механизмов. Поэтому все элементы крана должны испытывать при работе только упругие деформации, а наличие пластических деформаций, приводящих к необратимым изменениям крановых деталей, недопустимо.

Допустимые нагрузки и воздействия на мостовые краны указаны в СНиП 2.01.07-85* [7].

2.3. Возможные предельные состояния элементов.

Различают три вида предельных состояний:

– состояние по несущей способности (прочности, устойчивости и выносливости), при достижении которого конструкция теряет способность сопротивляться внешним воздействиям или в ней возникают такие остаточные изменения, при которых она перестает удовлетворять предъявляемым к ней эксплуатационным требованиям;

– состояние по развитию чрезмерных деформаций от статических или динамических нагрузок, при достижении которого в конструкции, сохраняющей прочность и устойчивость, появляются обратимые деформации или колебания, вследствие чего конструкция перестает удовлетворять предъявляемым к ней эксплуатационным требованиям;

– состояние по образованию и раскрытию трещин, при достижении которого в конструкции, сохраняющей прочность и устойчивость, появляются и раскрываются крупные трещины, что исключает возможность дальнейшей эксплуатации конструкции (например, вследствие потери водонепроницаемости в связи с опасностью коррозии из-за повреждения антикоррозийного покрытия и т. п.).

3.Определение наиболее нагруженных стержней фермы.

3.1 Постановка задачи.

В соответствии с заданием, необходимо спроектировать ферму мостового крана. Исходные данные для проектирования приведены в техническом задании. Схема фермы согласно исходным данным:

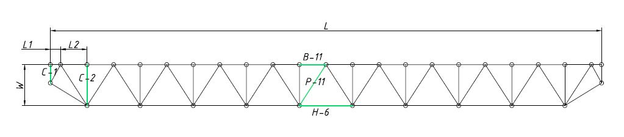

Рис.1 Схема фермы.

где, ; ; ; .

Определение усилий в поясах, раскосах и стойках.

По заданию необходимо определить внутренние силовые факторы в следующих стержнях: В-11, Р-11, Н-6, С-1, С-2. Для этого строим линии влияния.

3.2. Определение линий влияния элементов конструкции фермы.

Для начала определяем реакции на концах фермы от действия единичной силы:

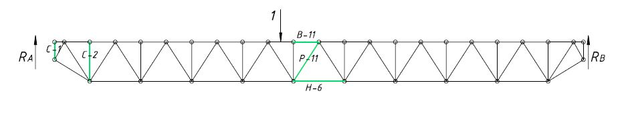

Рис.2 Определение реакций опор

Сумма моментов относительно точки B:

;

Сумма моментов относительно точки B:

;

О
пределение усилий в стержне В-11:

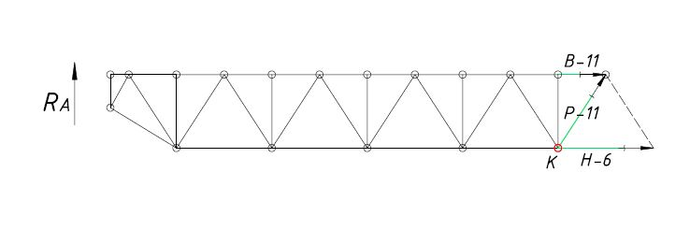

Рис.3 Схема определения усилия в верхнем поясе В-11

Моментной точкой для данного пояса является точка К, следовательно, взяв сумму моментов относительно этой точки мы определим максимальную ординату на линии влияния.

;

;

О
пределение усилий в стержне Н-6:

Рис.4 Схема определения усилия в нижнем поясе Н-6

;

;

О
пределение усилий в раскосе Р-8:

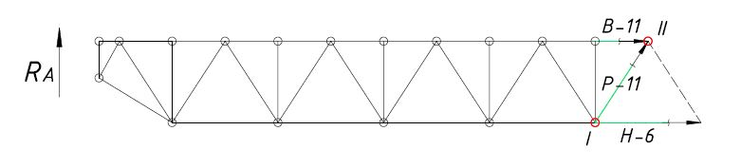

Рис.5 Схема определения усилия в раскосе Р-11

; ;

- усилие, когда единичная сила в точке I;

- усилие, когда единичная сила в точке II;

Определение усилий в стойке С-2:

П
остроение линий влияния в стойках. Осуществляется методом вырезания узла.

Рис.6 Схема определения усилий в стойке С-2

Из рисунка видно, что стойка нагружена только тогда, когда в пределах в

Рис.6

ырезанного участка есть внешняя нагрузка, иначе стойка не нагружена. Усилие внутри стойки максимально, когда внешняя сила совпадает с осью стержня. В этом случае внутреннее усилие в стойке равно 1.

Таким образом, линии влияния в заданных стержнях имеют вид:

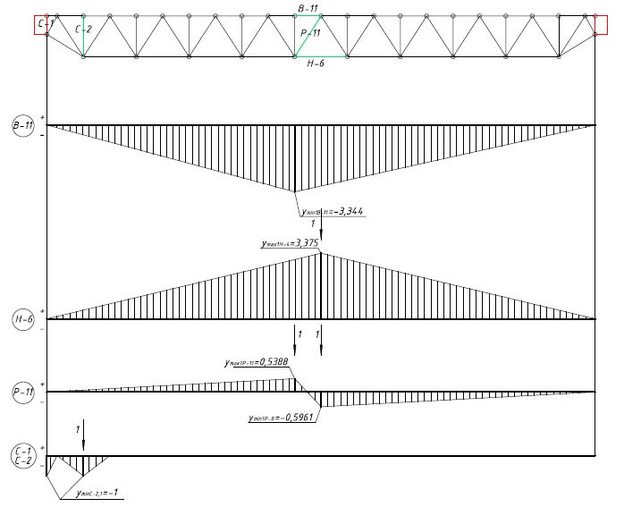

Рис.7 Линии влияния для стержней В-11, Н-6, Р-11, С-1, С-2

3.3 Определение усилий от распределенной нагрузки (Q) в стержнях В-11,

Н-6, Р-11, С-1, С-2 главной фермы.

Распределенная нагрузка на главную ферму: ;

Длина фермы: ;

1. Усилие в В-11 от Q:

- максимальное значение ординаты линии влияния для В-11;

м*1 – площадь эпюры линии влияния В-11;

- сжимающее усилие в верхнем поясе В-11 от распределенной весовой нагрузки.

1. Усилие в Н-6 от Q:

- максимальное значение ординаты линии влияния для Н-6;

м*1 – площадь эпюры линии влияния Н-6;
